本文基于智慧灯杆数字孪生业务功能，结合图扑（Hightopo）自研 HT 引擎技术特性（基于 WebGL、Canvas 纯前端渲染，支持多协议数据对接），对系统全部核心功能进行逐点技术实现拆解，聚焦各功能落地逻辑与渲染原理。

一、GIS路灯点位可视化功能

该功能实现城市灯杆、采集器、交通监控、违章探头等设备的空间点位可视化展示与层级交互，整体技术实现分为模型场景、数据对接、交互渲染三层逻辑。首先，所有道路设备、地理场景模型均通过第三方建模软件完成轻量化建模，删减冗余模型面片与无效资源后导出，导入 HT 引擎中完成场景搭建与基础材质配置。其次，前端通过 HTTP、Websocket 等通用前端通信协议获取后端 GIS 点位坐标、设备类型、空间分布数据。最后，脚本调用 HT 可视化 API，将设备点位映射至三维 GIS 地图场景中，完成点位叠加展示。针对点位堆积问题，通过 JS 监听鼠标滚轮交互事件，调用 HT 视图缩放、层级显隐 API，实现点位逐级展示、分层加载效果，保障 GIS界面交互流畅性。

二、设备状态实时监控功能

本功能用于实时识别路灯、采集器、监控探头等设备的在线、离线、故障状态，技术实现无需专属状态监控接口。前端通过多类通用通信方式持续接收后端推送的设备状态报文，JavaScript 脚本对报文数据进行逻辑判定，区分设备正常、离线、故障三种状态。提前在 HT 中配置设备正常、故障、离线三套差异化材质，脚本根据设备状态判定结果，动态调用材质切换 API，修改对应设备模型的渲染材质与颜色，直观区分设备运行状态，同时同步驱动 2D 面板状态参数刷新。

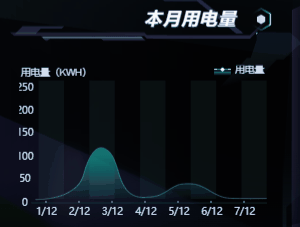

三、设备能耗数据可视化功能

该功能实现设备实时能耗、历史能耗的图表化展示与数据统计，包含能耗曲线图与能耗统计表两类可视化形式。技术实现逻辑为：前端通过 HTTP 轮询或 MQTT 协议接收设备当日、当月、当年用电量等能耗原始数据，经 JavaScript 脚本整理、归类、统计后，使用 HT 自研的 Drawing 图表组件，绑定格式化后的能耗数据。实时能耗曲线通过持续监听后端数据流，更新图表节点数据，实现能耗变化趋势动态渲染；历史能耗统计表通过脚本批量加载时序数据，使用 Drawing 表格组件完成数据分页、统计、展示。同时依托 JS 业务逻辑实现能耗数据异常判定，联动 HT 材质、动画效果完成能耗异常提醒，支持自定义报告生成与异常警报触发逻辑。

四、全景驾驶舱远程管控功能

全景驾驶舱实现路段三维场景联动与设备参数集中展示、远程管控，核心依托 HT 三维场景渲染与数据动态绑定能力实现。路段整体三维场景、路灯设备精细模型均为外部轻量化建模后导入 HT，完成场景拼接与材质预设。前端接收路段设备亮度、功率、电流、监控画面等实时数据，JavaScript 脚本解析数据后，调用相关 API，实现路段三维场景动态加载，同时驱动界面 2D 参数面板实时滚动更新。所有设备参数的视图更新，均调用HT常规视图 API 完成，无定制化驾驶舱接口，通过数据实时绑定实现远程可视化运维管控效果。

五、设备快捷导航与区域定位功能

该功能支持按责任区域、设备编号快速定位设备位置、展示设备详情。后端提前录入各责任区、设备的坐标信息与属性数据，前端通过通用通信协议获取设备台账与区域数据。用户触发检索、定位操作后，JavaScript 脚本接收检索关键词，匹配对应设备坐标与区域信息，执行 HT 视图聚焦、场景跳相关脚本，自动将三维场景视角定位至目标设备与区域，同时调取该区域内路灯、采集器、监控设备的状态数据，刷新前端详情面板，实现快速导航与精准信息展示，提升运维作业效率。

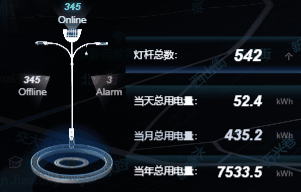

六、设备健康度监管功能

设备健康度监管包含路灯管理、采集器管理、缺陷管理、运行数据监测、告警管理、一键呼叫报警六大子模块，各模块技术实现逻辑统一基于数据解析+图扑（Hightopo）视图渲染组合完成。

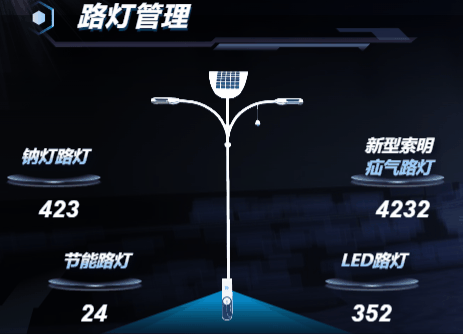

路灯与采集器管理：前端获取设备数量、在线离线状态、网关及 RTU 运行数据，JS 脚本统计分类数据后，调用 HT 面板渲染 API 展示设备台账信息，结合模型染色 API 区分设备运行状态。

缺陷与运行数据管理：接收路灯电流、电压、功率等运行参数及故障缺陷数据，JS 完成故障类型判定、运行数据校验，调用 HT 数据展示 API 实时刷新运行参数面板，同时根据缺陷等级切换设备模型告警材质，标记故障设备。

告警管理：系统无专属告警 API，通过 JS 业务逻辑判断设备异常阈值，触发告警后，调用 HT 模型变色、动态动画 API，实现设备闪烁、高亮等告警效果，同时自动抓取告警设备编号、位置、时间等信息，刷新告警列表面板，完成告警信息可视化。

一键呼叫报警：前端接收设备端手动呼叫信号，JS 识别呼叫指令后，调用 HT 场景定位 API 锁定告警灯杆位置，弹窗展示呼叫信息，完成运维提醒，所有交互效果均通过HT基础渲染能力组合实现。

七、智能灯控功能

系统灯控功能包含开关控制、调光调色、定时控制，所有控制效果与状态回显均依托前端数据交互与 HT 视图更新实现。前端接收时间、天气、交通流量等环境数据及后台控制指令，JavaScript 脚本解析控制逻辑，生成对应的开关、调光、定时指令。一方面向前端下发控制指令完成设备调控，另一方面同步更新三维场景中路灯的点亮、关闭、亮度色彩材质效果，实现控制操作与三维场景实时联动。系统设置管理员密码校验逻辑，通过 JS 权限拦截控制 HT 灯控操作界面的访问权限，保障设备管控安全性。

八、环境监测功能

该功能实现风速、风向、空气质量、空气湿度等环境数据的实时监测与联动调控。前端通过物联网协议接收各类传感器采集的环境数据，经 JS 脚本格式化处理后，调用 HT 数据面板更新相关 API 实时展示环境指标数据。同时脚本根据环境数据阈值，联动路灯照明参数逻辑，调用 HT 设备渲染 API 调整路灯照明展示效果，模拟适配不同环境下的照明调控状态。

九、照明储能与光伏供电监测功能

针对路灯蓄电池、光伏发电设备的状态监测，前端持续接收电池电流、电压、剩余电量、剩余供电时长及光伏储能、耗电数据。JavaScript脚本完成数据计算与统计后，调用相关 API，实时更新储能设备运行参数。同时结合HT模型材质状态，区分蓄电池正常、低电量、异常等运行状态，实现储能系统可视化监测。

十、无线通讯状态监测功能

该功能监测系统网络总流量、下载速率，实现通讯异常识别与优化展示。前端获取网络通讯实时数据后，JS 脚本分析流量波动、速率异常等问题，判定通讯瓶颈与异常攻击状态。通过调用 HT 数据图表 API 展示通讯流量变化趋势，同时结合模型状态染色、面板文字提示，可视化展示通讯运行状态，辅助识别网络故障与异常风险。

结语

整套智慧灯杆数字孪生系统，所有可视化功能均遵循统一技术逻辑：外部轻量化模型导入 HT 完成材质配置，依托Web 前端通用协议完成全量数据对接，通过 JavaScript 脚本处理业务数据与逻辑判定，调用 HT 开放 API 实现 2D 面板、3D 场景的数据动态更新；构建出轻量化、高适配、可定制的城市智慧灯杆可视化管控体系。
