面向新型电力系统 “双碳” 与源荷互动调控需求，本文基于图扑自研 HT for Web 纯前端渲染引擎，拆解一套城市级虚拟电厂负荷管控数字孪生平台完整技术实现链路。平台以 WebGL+Canvas 双底层图形渲染为基础，兼容多协议实时数据通道，通过轻量化三维建模、PBR 物理材质渲染、JS 驱动场景动态联动、2D/3D 一体化组态等技术，完成虚拟电厂分布式资源聚合监测、负荷调控全流程可视化、负控业务数字化管理。全文从底层渲染架构、模型预处理、数据通信链路、核心业务模块技术实现、界面组件底层逻辑五大维度展开技术拆解，不堆砌完整业务代码，聚焦功能背后的图形与数据驱动原理。

HT for Web 为纯前端无插件图形引擎，底层并行封装 WebGL 3D 渲染管线与 Canvas 2D 绘制画布，统一提供 2D 组态、2.5D 拓扑、三维城市场景、统计图表的渲染能力，整套能力依托浏览器原生图形 API 运行，无需客户端安装，适配大屏、PC、移动端多终端访问。 引擎对外封装标准化 JS 调用 API，所有场景渲染、模型状态变更、面板数据刷新、交互动画均通过 HT 的 API 完成，实现数据驱动视图的单向绑定逻辑，分离业务数据层与图形渲染层。

平台前端支持全品类 Web 端可适配通信协议，覆盖长连接实时推送、短连接时序查询两类场景，完整打通电网调度、储能终端、分布式光伏、工商业负荷、充电桩等多源 IoT 数据：

1. WebSocket 长连接：用于秒级、分钟级高频实时数据推送，承载设备实时功率、负荷曲线、储能充放电状态、终端在线状态等动态指标，建立心跳保活机制持续同步最新量测数据；
2. MQTT over WebSocket 桥接：对接电力物联网 MQTT 消息总线，订阅分布式资源上报、调控指令下发、告警事件等主题消息，适配电力行业 IoT 标准通信链路；
3. HTTP/HTTPS 短轮询：用于拉取日 / 月 / 年度历史统计、用户档案、调控执行记录、有序用电方案等静态与时序归档数据；
4. 兼容 HTTP2 等扩展协议，适配不同电力内网、云平台数据接口规范。

数据流转技术逻辑：后端网关 / 数据中台完成电力终端数据采集、清洗、标准化封装后，通过对应协议推送 JSON 结构化数据至前端；前端 JS 接收数据包后，做数据分片、防抖节流预处理，再调用 HT 图形 API 同步更新三维模型、2D 图表、业务面板，实现数字孪生场景与物理实体状态毫秒级对齐。

平台城市场景、电厂设备、储能电站、楼宇负荷等三维模型不直接在 HT 内原生建模，遵循 外部轻量化几何建模导出→HT 引擎内材质编辑调校→场景加载渲染 标准化流水线：

1. 外部几何轻量化预处理：使用 Blender、3ds Max 等三维建模工具，搭建城市地形、厂房建筑、光伏阵列、充电桩、配电终端等设备实体几何模型；统一开展批量减面、冗余顶点与三角面清理、无用内部结构剔除、LOD 多细节层级拆分工作，精简网格体量，从根源缩减模型文件大小，适配浏览器端加载性能要求；建模阶段仅划分基础材质分区、预留 UV 展开布局，不做最终渲染材质参数调试。
2. HT 引擎内统一 PBR 材质配置与调校：将轻量化网格模型以 glTF/GLB 通用 Web3D 格式导出后导入 HT 场景编辑器；依托 HT 内置 PBR 物理材质系统，统一为各类设备、建筑配置金属度、粗糙度、法线贴图、自发光、透明度等渲染属性，区分常规运行、故障告警、停运待机等多套材质模板；后续设备工况切换、色彩高亮、发光预警等材质动态变化，均通过 JavaScript 调用 HT 材质 API 实时修改参数实现。

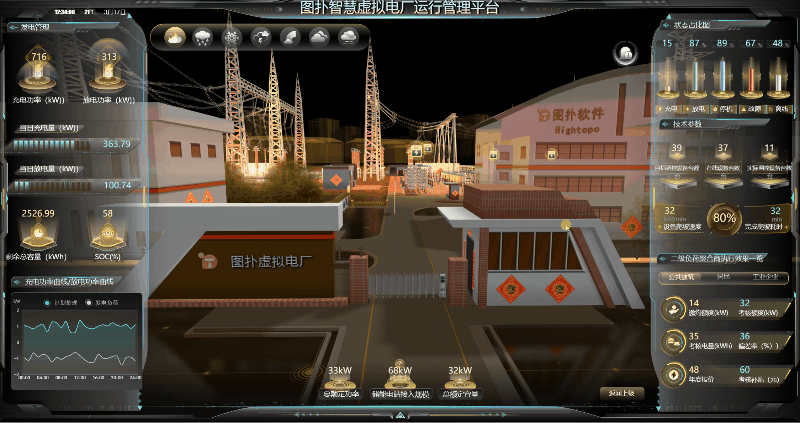

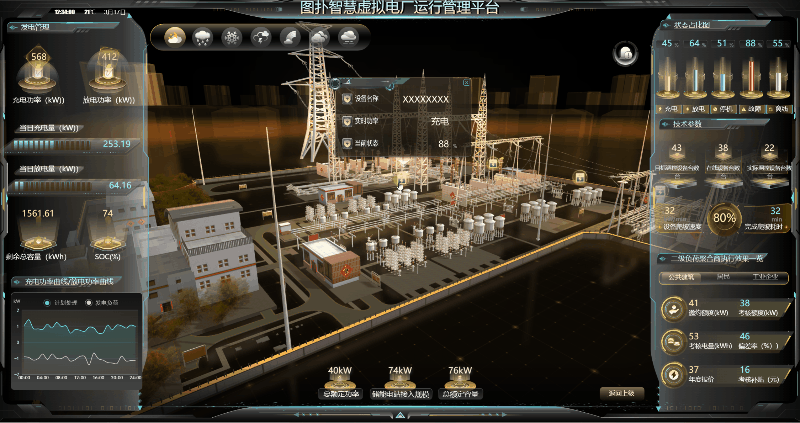

3. 全局环境动态氛围实时渲染：基于 HT 整套全局光照渲染管线，借助 JS 脚本动态调整环境光、天光、阴影、雾效参数，自由切换白昼 / 黑夜 场景氛围；雨雪、预警光效、警示粒子等特效均由 GPU 实时运算生成，不嵌入预渲染视频贴图，不会额外占用前端存储与带宽资源。

平台设备故障、负荷越限、调控偏差等告警效果无独立告警专用 API，全部基于图形底层能力组合实现视觉提醒，技术方案分为三类：

1. 模型材质动态染色：在 HT 编辑器中预先配置设备正常、故障越限等多套 PBR 材质。前端 JS 监测数据阈值，异常时通过 HT 材质 API整体切换预定义告警材质，恢复正常后切回默认材质，实现设备状态可视化告警。
2. 帧动画循环驱动：通过引擎时序动画 API，控制告警模型闪烁、脉冲缩放、轮廓描边动画，自定义动画周期与渐变透明度；

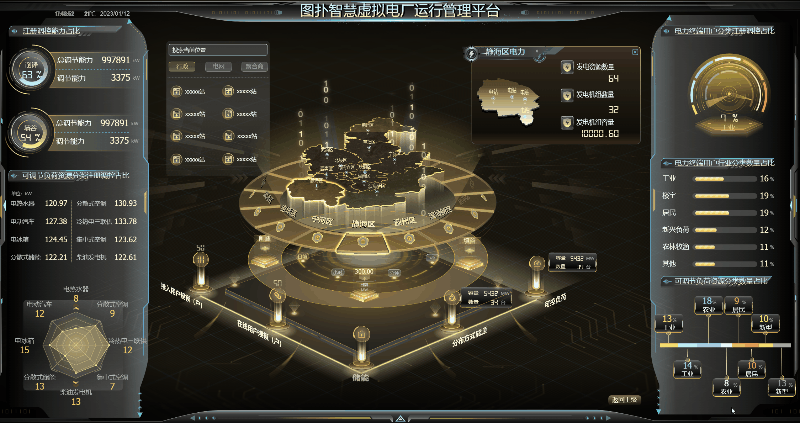

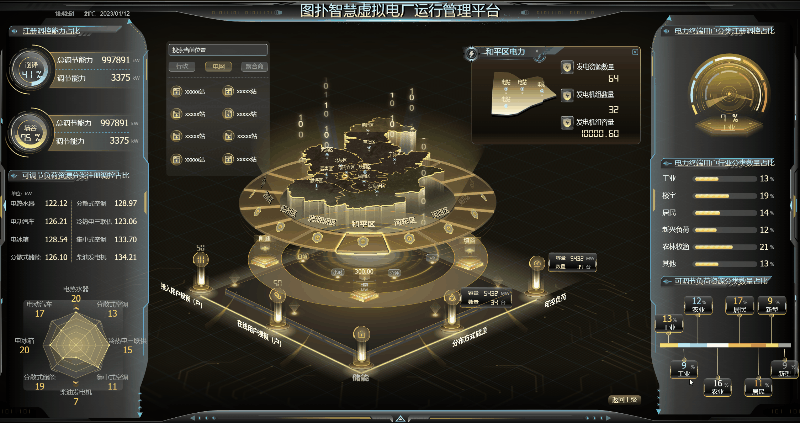

主场景以天津市内六区为基底，构建城市级源网荷储一体化数字孪生全景桌面，实现全域资源宏观监测，整体分为场景渲染层、数据面板联动层两大技术模块。

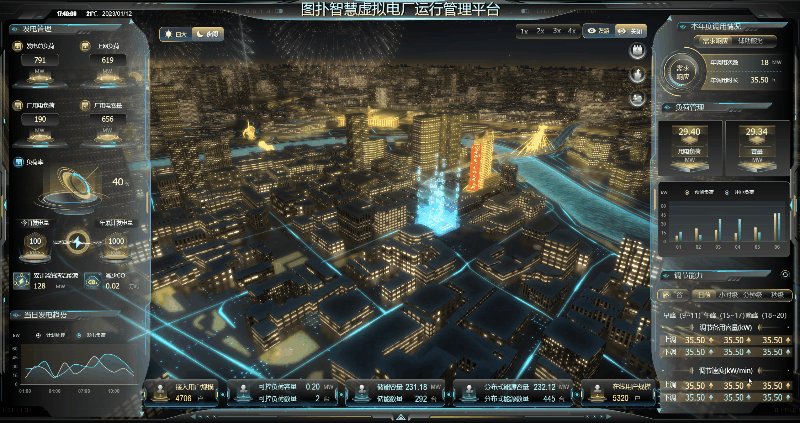

1. 地理基底轻量化还原：城市路网、建筑区块采用分层精度适配策略，远距离展示简化模型，镜头拉近自动加载高精度建筑与设备细节，在保障场景观感的同时有效平衡渲染精度与前端运行性能；
2. PBR 真实感渲染管线：全部建筑、电厂、储能设备复用统一 PBR 材质系统，自动模拟金属配电设备反光、玻璃楼宇折射、户外设备漫反射质感，动态光照随昼夜切换同步调整明暗、阴影强度；
3. 多风格场景切换逻辑：通过 JS 批量批量修改场景材质组、环境贴图、粒子配置，一键切换写实工业风 / 科幻数字孪生风格，切换过程无资源重载、无黑屏卡顿。

场景左右侧边业务面板依托 HT 内置图表组件库实现，柱状图、折线图、环形饼图、2.5D 立体图表均由 HT 绘图 API 渲染，数据联动流程标准化：

1. 通信链路拉取当日发电量、年度累计调用、实时负荷率、多时间尺度调节能力（日前 / 小时级 / 分钟级 / 秒级）指标数组；
2. JS 完成数据差值计算，生成计划负荷曲线、实际负荷曲线两组时序坐标；
3. 调用 HT 图表渲染接口，实时刷新曲线拐点、柱状高度、占比扇形面积；
4. 图表与三维场景双向联动：点击面板行业负荷分类，JS 筛选对应资源 ID，自动在三维场景中高亮对应楼宇、分布式设备模型，实现图表 - 场景联动查询。

虚拟电厂核心是分布式可调资源聚合管理，模块分为资源档案数据持久化展示、多维度占比统计可视化两大技术单元。

1. 资源分类模型分层管理：前端基于 HT 数据模型（DataModel）建立资源分类索引，将分布式光伏、储能、工商业可调负荷、电动汽车充电桩、5G 基站、岸电设备划分为独立模型分组，每组绑定设备基础参数、响应速度、调节时长、合同容量等业务属性；
2. 档案 CRUD 可视化支撑：依托 HT Drawing 组件库搭建表单页面，输入框、下拉选择、文件上传、进度条等，新增 / 修改用户、设备档案后，JS 同步更新 DataModel 数据源，实时刷新资源列表与三维场景对应设备标签；
3. 用户申报时序存储可视化：年度调控容量申报数据通过 HTTP 接口归档，前端以时间轴组件渲染申报记录，支持按年份、地区筛选，筛选指令下发后重新请求时序数据并重绘统计图表。

平台注册资源占比、用户行业分类占比、可调负荷类型占比三类统计视图，底层统一采用数据聚合 + 图形映射逻辑：

1. 后端按行业、资源类型做分组求和，输出分类数值；
2. JS 将数值映射为色彩区间，分配不同材质色值给饼图区块、柱状图条目；
3. 支持钻取交互：点击饼图行业区块，自动下钻至该行业全部用户设备三维点位，同步弹窗展示单用户可调容量、响应潜力明细。

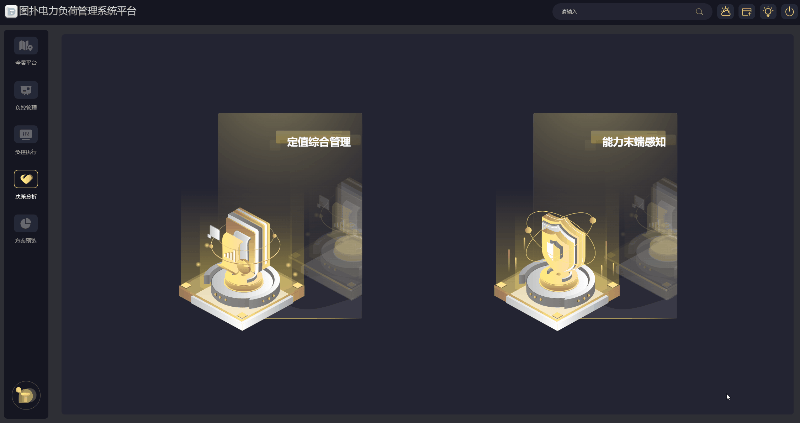

负控系统实现电网与用户柔性负荷可观、可测、可控、可调，所有业务页面基于 HT 2D 组态、2.5D 拓扑、数据表格组件搭建，分五大核心子模块拆解技术逻辑。

负控管理模块：负荷资源标签化管理

1. 控制触发事件联动提醒：JS 实时比对实时负荷与调控阈值，触发条件达成后执行两套可视化逻辑：一是 2D 面板弹窗提示，二是向后台推送短信提醒指令，同时三维场景中对应用户厂房模型启用告警闪烁材质；
2. 负荷特性标签渲染：采用 HT 流式文本组件展示用户用电标签，标签按波动型、季节型、稳定型分类配色，快速区分不同用户调节潜力。

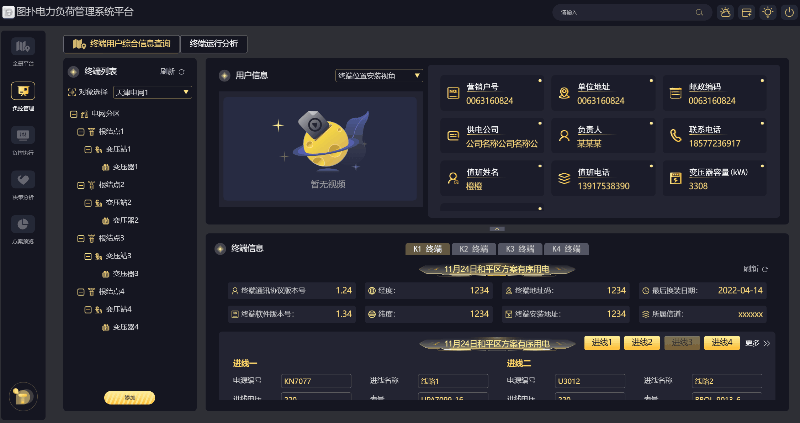

终端信息查询与运行分析模块

1. 终端设备 2.5D 拓扑组态：依托 HT 绘制配电终端、计量电表、用电负荷设备拓扑链路，设备间连线材质可依据终端在线、离线状态动态切换绿色、灰色样式。
2. 终端故障统计可视化：故障终端数量、故障类型、检修记录通过柱状图渲染，JS 统计故障设备 ID 集合，批量驱动三维场景设备告警材质，形成全局故障点位热力视图；
3. 分页查询组件封装：HT 表格组件内置分页、模糊搜索接口，输入用户名称、终端编号后 JS 过滤 DataModel 数据源，无需重复请求后端接口，提升查询响应速度。

负控执行模块：调控过程实时监测

1. 多曲线时序对比渲染：实时拉取基准负荷、目标调控负荷、实际负荷三组时序数据，通过 HT 折线图分层绘制，自动计算电量偏差率并标注在图表拐点；

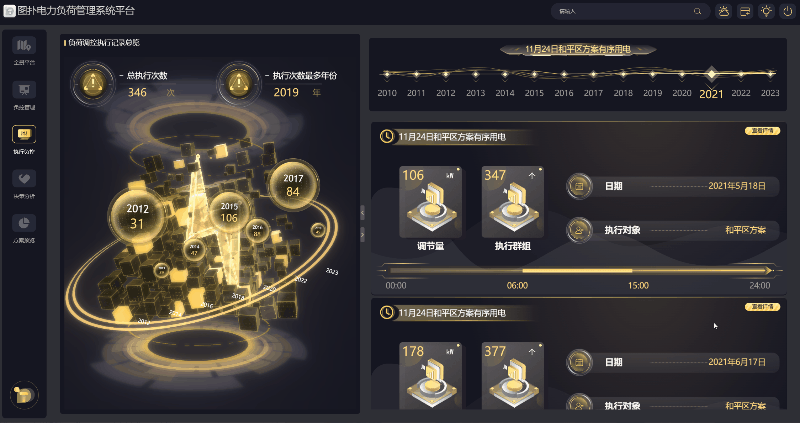

2. 调控执行记录时间轴：基于 HT 时序组件按年份归档调控记录，时间轴节点绑定当年执行到位率、响应及时率指标，点击节点加载二级分析页面；
3. 全域负荷压降三维映射：调控执行期间，JS 实时读取各区域负荷压降数值，映射为三维城市区块热力贴图，压降越大区块自发光强度越高，直观展示调控效果空间分布。

负荷决策分析与时段参数配置

1. 用户调节潜力数值计算前端渲染：后端输出各用户最大可调负荷潜力，前端将数值映射为进度条组件填充长度，快速识别优质可调资源；
2. 有序用电双模式决策可视化：自动决策、手工决策两套逻辑均通过 HT 表单组件配置限电缺口、用电限额参数，参数变更后即时刷新负荷预测曲线；
3. 终端时段调控参数持久化：通过表单配置未来 7 天分时段调控阈值，支持保存 3 套独立调控方案，配置数据经 HTTP 提交后端存储，同时本地缓存用于方案预览。

负控方案 2.5D 组态预览模块

1. 方案只读组态渲染逻辑：后端输出有序用电调控方案结构化数据，前端 JS 解析调控措施、调节容量、参与用户清单等信息，依托 HT 引擎完成 2.5D 组态页面自动渲染预览；
2. 组态组件复用机制：调控开关、负荷计量模块、拓扑连线均在编辑器中完成自定义绘制，并封装为图标，全场景可重复调用；只需修改属性即可适配各类调控方案，无需重复制作图形资源。

整套平台 CRUD 管理页面、可视化看板均基于 HT 原生 UI 组件库搭建，组件库基于 Canvas 底层绘制，区别于传统 DOM 页面，具备更强工业组态适配能力：

1. 组件封装与自定义扩展：按钮、输入框、进度条、下拉框、表格、图表均为引擎原生图形组件，提供完整 JS 扩展接口，可自定义样式、交互逻辑，同时兼容 Vue、React 等主流前端框架混合开发；
2. 自研布局渲染机制：内置流式、网格、绝对坐标多类布局器，替代原生 CSS 复杂布局逻辑，大幅简化大屏、组态页面排版开发；
3. 图表一体化渲染：柱状图、饼图、曲线图、2.5D 立体图表统一复用 HT 内置绘图管线，各类图表数据刷新节奏保持一致，有效规避界面刷新错位、时序不同步问题；
4. 多终端自适应适配：组件内置分辨率自适应逻辑，自动缩放字体、图表尺寸、模型比例，适配指挥大屏、PC 工作站、平板运维终端等不同分辨率设备。

平台整体技术优势总结

1. 全 Web 轻量化部署：基于 WebGL+Canvas 纯前端架构，无需插件、客户端，城市级三维场景依托模型减面、实例化渲染、LOD 加载实现浏览器流畅运行；
2. 全协议兼容实时数据链路：覆盖 WebSocket、MQTT、HTTP 等全部前端可用通信方式，适配电力行业多源异构数据接入需求；
3. 数据驱动图形统一逻辑：所有场景、面板、告警效果均通过 JS 调用 HT API 实现，视图与数据解耦，业务迭代无需修改底层图形渲染逻辑；
4. 告警视觉方案图形原生实现：不依赖独立告警接口，通过材质、动画、粒子三大底层图形能力组合完成故障可视化，扩展性更强；
5. 2D/3D 一体化开发：同一套 HT 引擎同时支撑三维城市孪生、2.5D 组态、业务管理表单、统计图表，统一渲染管线降低多端适配开发成本。

本文完整拆解 HT for Web 支撑虚拟电厂负荷管控可视化平台的全链路技术实现，从底层渲染、模型预处理、数据通信到各业务模块图形驱动逻辑，阐明数字孪生技术落地源荷互动调控业务的标准化开发流程。该技术方案可复用于分布式光伏聚合、储能群控、园区综合能源、有序用电管控等电力可视化场景，为新型电力系统数字化平台提供轻量化、高性能的前端可视化技术落地参考。
