港珠澳大桥全长 55km，作为世 界级跨海集群工程，具备投资规模大、跨三地协同管理、海洋高盐高湿复杂环境、海量结构传感监测、多业务数据异构融合等业务痛点。传统可视化方案普遍存在 2D 组态与 3D 场景引擎割裂、依赖第三方 GIS / 图表渲染插件、多终端适配差、海量传感数据实时渲染性能瓶颈等问题，无法满足大桥全生命周期一体化运维管控需求。

本项目 全程采用图扑软件自主研发 HT for Web 图形引擎完成全栈开发，不引入任何第三方渲染、图表、GIS、拓扑插件，底层基于原生 WebGL+Canvas 实现 2D/3D 一体化渲染，依托纯 HTML5 技术栈达成浏览器零插件运行，兼容 PC、移动端、触控大屏多终端自适应访问，构建一套水墨国风轻量化数字孪生综合管理平台，完整承载大桥结构监测、海洋环境仿真、运营效益统计、设备网络拓扑、钢结构图纸联动五大核心业务模块。

整体技术架构

（四层自研 HT 原生架构）

系统整体分为 数据接入层、数据中台层、HT 渲染引擎层、业务应用层，全部逻辑基于 HT 原生 API 开发，无外部第三方依赖：

数据接入层

标准化对接大桥现场物联网采集设备，包含震动传感器、压差变形测量仪、三维超声风速仪、索力计、GPS、倾斜仪等监测终端，通过 WebSocket 长连接实时推送时序传感数据；通过 HTTP/HTTPS 同步对接海关货运、车辆收费、项目投资等静态业务数据库，HT 内置原生数据解析模型 DataModel 统一缓存结构化数据，内置数据缺失、超限容错校验逻辑，无需第三方消息队列组件辅助处理。

数据中台层

基于 HT 原生数据绑定机制，统一封装结构应力、挠度、温湿度、车流收费、水流风场仿真多类数据，完成时序曲线、指标面板、拓扑连线、三维模型状态的双向数据映射，所有图表、趋势折线均由 HT 原生 2D 组态组件绘制，不引入 ECharts、Highcharts 等第三方图表库。

HT 渲染引擎层（核心自研底座）

• 3D 内核：自研 WebGL 封装渲染管线，自主实现 PBR 材质、国风水墨自定义 Shader、大规模地形海面网格、粒子流场仿真；原生支持 glTF/FBX 轻量化模型解析，完成桥、岛、隧 1:1 高精度孪生建模。
• 2D 内核：Canvas 原生绘制组态面板、拓扑图、统计图表、数据弹窗，2D 画布与 3D 场景共享同一数据容器，实现二三维实时联动同步。
• 交互内核：原生封装相机漫游、360° 全景浏览、构件点击拾取、图层显隐、图纸弹窗交互等事件逻辑，所有交互脚本基于原生 JS+HT API 实现。

业务应用层

基于 HT Studio 低代码组态能力搭建五大业务子模块，页面布局、样式、动画、弹窗全部使用 HT 原生样式系统开发，一套代码自动适配多终端分辨率。

核心场景技术实现细节

（无第三方插件原生开发）

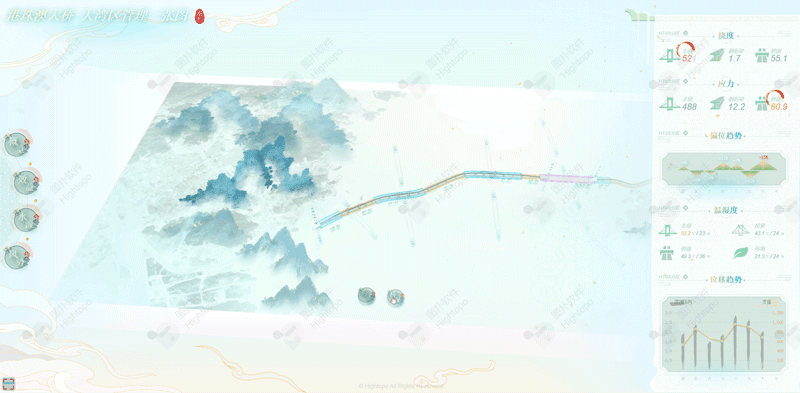

水墨国风全场景三维孪生建模与渲染

（ 1）场景轻量化建模流程

以大桥施工 CAD 图纸、地形高程数据、航拍影像为基准，完成桥体、海底隧道、人工岛、海域地形分层建模，遵循 远景简模、近景精模分级减面优化策略，所有模型导出标准 glTF 格式后直接导入 HT 引擎，无需第三方模型转换插件。针对珠海口岸复杂钢结构构件做独立构件拆分，预留拾取交互接口，点击构件可触发图纸弹窗。

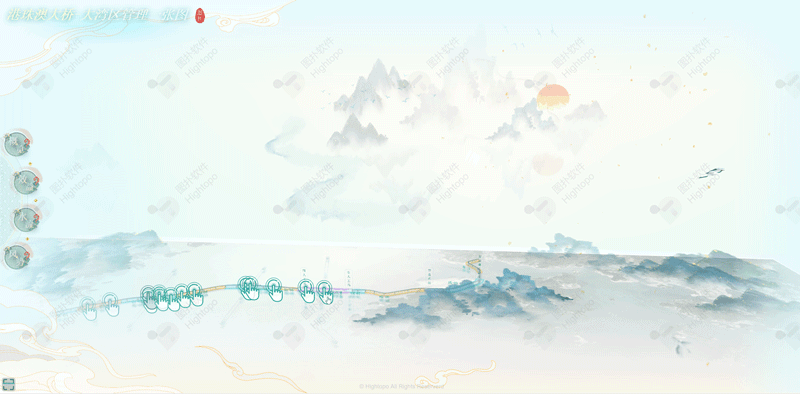

（ 2）国风水墨视觉原生实现

未使用任何第三方图像滤镜、贴图插件，通过 HT 自定义 Shader 着色器自主实现水墨晕染、云雾渐变、远山虚化效果；内置原生粒子系统绘制仙鹤、流云动态效果，海面、山体纹理采用 HT 原生动态纹理映射实现渐变水墨质感，统一 2D 界面与 3D 场景视觉风格，输出完整国风一体化可视化画面。

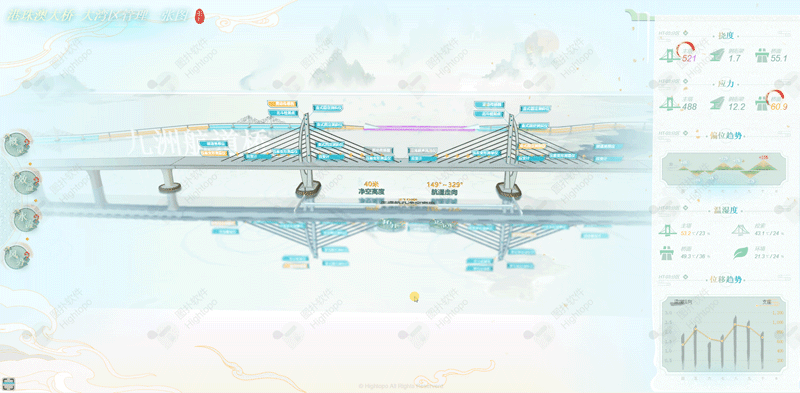

全时段桥梁结构安全监测系统开发

多源传感数据实时渲染

1.  HT DataModel 统一接收隧道温湿度、CO / 氮氧化物浓度、风速、结构应力、挠度、偏位上千路传感实时数据，原生 2D 组件绘制指标仪表盘、多维度趋势折线图，数据刷新间隔毫秒级同步至三维模型对应监测点位，超限指标自动触发 HT 原生闪烁告警动画。
2. 结构指标可视化联动逻辑
3. 三维场景中桥塔、箱梁、隧道各监测点位绑定独立数据字段，鼠标悬浮自动弹出原生 2D 指标面板；所有挠度、应力、温湿度趋势曲线均由 HT 原生绘图 API 绘制，无需第三方图表组件，支持历史时序数据回溯、多指标对比展示。

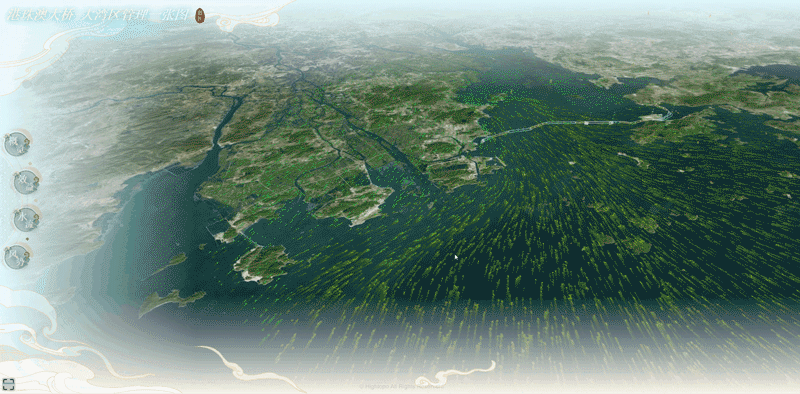

海洋动力环境三维仿真模块

针对大桥高温高湿高盐、台风、潮流复杂海洋环境， 完全基于 HT 原生数学计算接口开发水流、风场仿真系统，不依赖第三方流体仿真、GIS 开源库：

1. 依托 HT 三维网格生成接口构建大湾区全域海陆地形基底，通过原生向量运算实现海面潮流粒子流场渲染，动态模拟大潮期水流运动轨迹；
2. 自主封装风场数学模型，在三维场景叠加风速矢量粒子，复现极端台风浪环境下海面动态变化，支持多场景切换观测不同气象工况下大桥周边动力环境；
3. HT 原生相机控制接口实现全域 360° 自由漫游，支持预设巡检路线自动巡航，快速定位主通航孔、隧道、人工岛等重点区域。

钢结构 BIM 图纸联动交互功能

针对珠海口岸超复杂钢结构运维需求，基于 HT 原生 2D 图纸图层管理能力实现图纸 - 三维双向联动：

1. 所有施工结构图纸以 HT 原生 2D 矢量图层加载，不引入 CAD、PDF 第三方解析插件；
2. 三维场景点击钢结构构件，引擎原生拾取事件触发对应图纸弹窗，图层自动高亮对应构件区域；
3. 支持图纸缩放、平移、图层显隐，管理人员可对照三维孪生模型核验设计结构漏洞，构件参数实时同步展示。

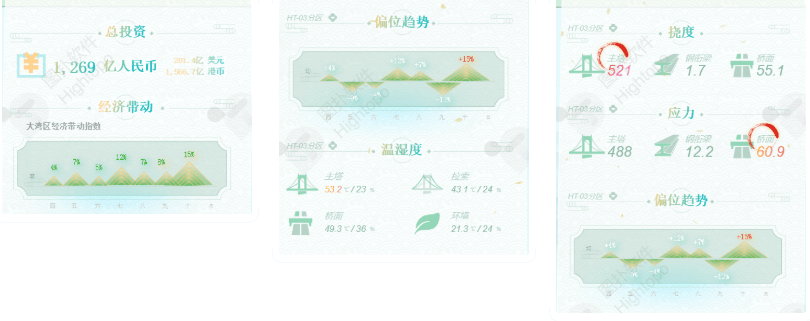

运营效益全维度数据可视化模块

车流、收费、货运、投资等经济业务看板全部由 HT 原生 2D 组态组件搭建，无第三方图表依赖：

1. 静态指标：总投资、四类车型通行单价、当日过桥车次、单日通行费收入，通过 HT 原生文本、图标组件静态渲染；
2. 动态时序：日车流、收入变化折线图采用 HT 原生线段绘制接口，实时同步当日通行数据；
3. 双层反馈机制：左侧收益功能按钮绑定原生点击事件，一键切换经济面板，自动加载历史月度经济带动指数，支撑运营数据评估分析。

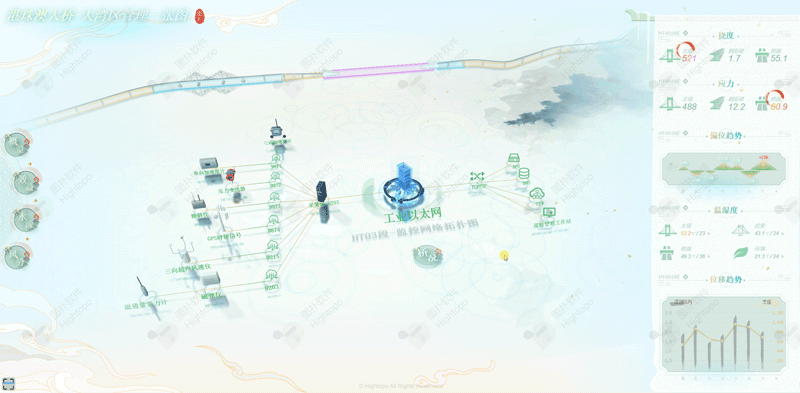

全域监控网络拓扑 2D 可视化

基于 HT 原生 2D 拓扑连线、节点组件开发设备网络拓扑图，完整呈现监测采集站、传感器、工业以太网传输链路：

1. 节点组件原生封装采集设备、监测仪器图标，连线采用 HT 矢量线段模拟 TCP/IP 传输链路；
2. 链路异常、设备离线状态通过原生色彩、闪烁动画标识，直观展示网络传输路径，便于运维人员排查节点故障；
3. 拓扑图与 3D 大桥场景双向联动，点击拓扑设备可自动跳转三维场景对应监测点位。

无第三方插件技术优势总结

技术栈统一，零外部依赖

1. 全系统渲染、图表、拓扑、仿真、界面全部基于 HT 自研内核实现，不引入 GIS、图表、流体、图像滤镜等第三方插件，避免多组件版本冲突、浏览器兼容异常、商用授权成本等问题。

轻量化跨终端部署

1. 纯 HTML5 前端架构，无需客户端安装插件，PC 浏览器、手机、触控大屏均可直接访问；HT 原生自适应布局接口自动适配不同分辨率，大幅降低多终端适配开发工作量。

二三维数据天然互通

1. 统一 DataModel 数据容器打通 2D 面板与 3D 场景，不存在传统方案 2D、3D 引擎数据隔离、多份数据同步延迟问题，虚实联动实时性更高。

性能适配超大场景与海量数据

1.  HT 自研渲染管线针对跨海大桥千米级大场景做分级加载优化，上千路传感时序数据通过原生数据缓冲机制平滑渲染，无卡顿、掉帧现象，可稳定支撑全天候不间断监测。

业务扩展原生可控

1. 全部交互、仿真、面板逻辑基于 HT 开放 API 自主开发，后续可无缝拓展台风预警、货运统计、三地海关数据联动等新业务模块，不受第三方组件功能限制。

项目落地技术价值

1. 基建一体化数字底座
2. 以自研 HT 引擎为统一技术载体，整合大桥结构监测、海洋环境、交通运营、网络运维多源异构数据，实现粤港澳三地数据互通共享，形成统一可视化管控入口，解决多业务系统割裂、数据孤岛技术难题。
3. 一屏全域管控轻量化交付
4. 依托无插件 Web 可视化能力，将 55km 港珠澳大桥全域实体、全量监测指标、全维度运营数据聚合至单屏，决策者无需切换多套系统即可完成全局态势研判，降低跨区域协同管理成本。
5. 国产化自主可控数字孪生方案
6. 整套可视化渲染、交互、仿真能力全部自主研发，无海外第三方引擎依赖，适配重大交通基建国产化数字化建设需求，为跨海集群工程智慧运维提供可复用的原生 Web 数字孪生开发范式。

结语

在数字孪生与智慧交通深度融合的行业趋势下，基于自研 HT 引擎、零第三方插件的开发架构，解决了港珠澳大桥这类超大型跨地域基建复杂可视化的技术痛点。通过原生 2D/3D 一体化渲染、自主流体与环境仿真、全链路数据驱动交互，兼顾国风视觉表现与工业级运维监测能力，为粤港澳大湾区重大交通基础设施数字化、智能化运维提供轻量化、自主可控、可扩展的标准化技术实现路径。
