我国北方集中供热普及率持续提升，但传统供热模式存在显著技术短板：机组自动化调控程度偏低，依赖人工现场操作，供需热负荷匹配精度差；单位住宅供暖能耗达到发达国家同等标准 3 倍，能源浪费与环保压力突出。同时供热管网架构层级复杂，涵盖热源厂、加压站、隔压站、多级换热站等设备节点，传统二维数据报表无法实现全域拓扑可视化、设备内部工况仿真及全流程动态监测。

随着 HTML5、WebGL、大数据及物联网技术普及，数字孪生 + 3D 可视化成为智慧供热转型升级核心路径。图扑 Hightopo 依托自研 HTML5 2D/3D 渲染引擎 HT for Web，基于 WebGL、Canvas 纯前端底层架构，搭建轻量化、可交互、可实时数据联动的智慧供热全流程可视化系统，实现城市供热全域仿真、设备层级建模、工况实时监控与智能调度，解决传统供热管控粗放、数据割裂、运维低效的行业痛点。

系统整体技术架构

本智慧供热可视化系统采用前端轻量化组态 + 后端数据对接的分层架构，无插件化 Web 端部署，兼容多终端浏览器访问。

1. 底层渲染支撑：基于 HT 自研 WebGL、Canvas 双渲染内核，承载城市楼宇、热力管网、站点设备的 2D 面板绘制与 3D 场景仿真，保障大场景下模型流畅渲染无卡顿。
2. 数据对接层：兼容 WebSocket、HTTP、MQTT 等多种主流通信协议，可对接供热物联网平台、传感器、PLC 等现场设备，完成工况参数、环境气象、能耗减排等结构化数据的实时拉取与解析。
3. 逻辑调度层：通过 JavaScript 脚本调用 HT 的API，完成数据校验、格式适配、动态绑定，驱动 2D 数据面板数值刷新、3D 设备状态动画、管网流体模拟等交互效果。
4. 三维建模层：供热全场景模型（城市地貌、火电厂、加压站、隔压站、换热站及内部设备）采用专业建模软件完成轻量化拓扑建模，优化模型面数与贴图资源后，导出适配 HT 引擎的格式导入平台，兼顾仿真还原度与 Web 端加载性能。
5. 可视化应用层：划分 2D 数据面板、3D 热网仿真两大模块，实现全域场景漫游、设备层级下钻、参数实时展示、故障预警、能耗分析等核心功能。

可视化场景建模与仿真技术实现

3.1 全域城市热网 3D 仿真实现

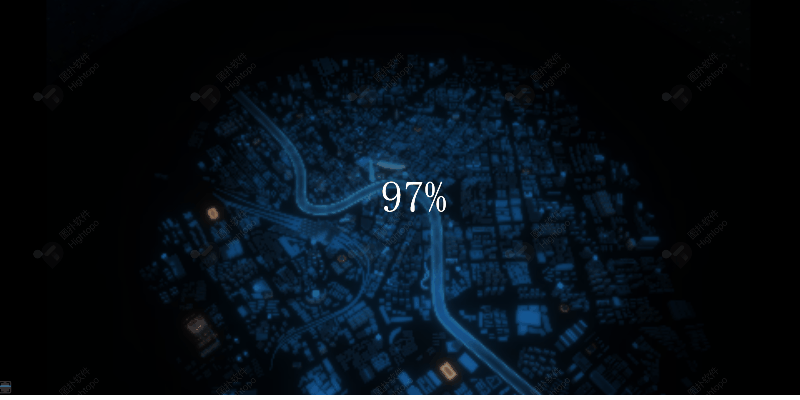

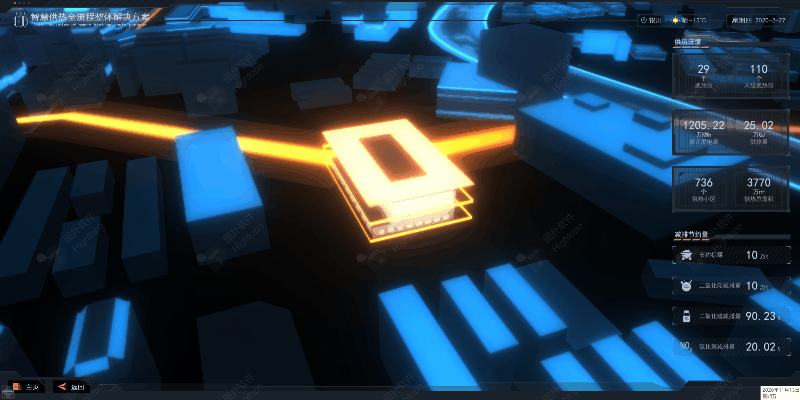

系统基于 HT 3D 组态能力完成整座城市地貌、路网、建筑的高精度复刻，依托场景初始化动画逻辑，实现城市水系、车流霓虹动态渲染。通过引擎图层划分技术，独立渲染热源厂热力输送链路，以光环流光动画模拟火电厂启动、热力管网逐级输热的全流程动态效果，直观呈现供热拓扑分布与能源输送路径。

3.2 分级站点轻量化建模与内部仿真

按照供热工艺流程，对火电厂、加压站、隔压站、一级 / 二级换热站进行分层级精细化建模，所有模型均经过轻量化减面处理，适配 Web 端实时加载：

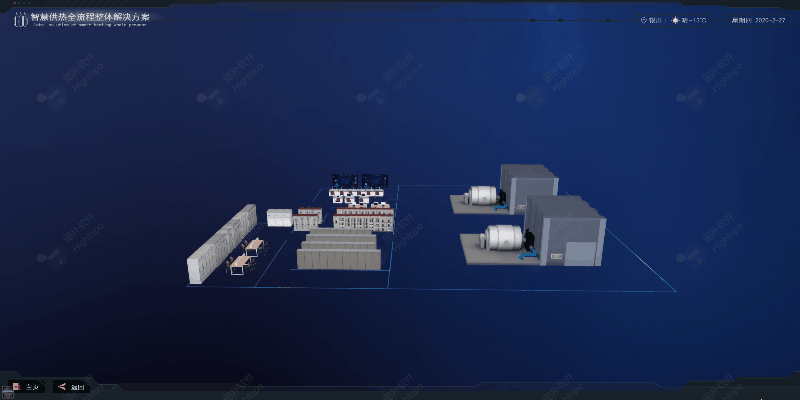

1. 热源厂（火电厂）：构建城市边缘区位模型，规划 3 条独立供热管网路由，分别挂载加压站、隔压站、多级换热站节点，通过引擎节点绑定技术限定各管网供热覆盖范围，避免区域供热重叠；内部划分办公调度区与设备区，高精度还原汽轮机等核心设备三维模型，匹配实际厂房空间布局。

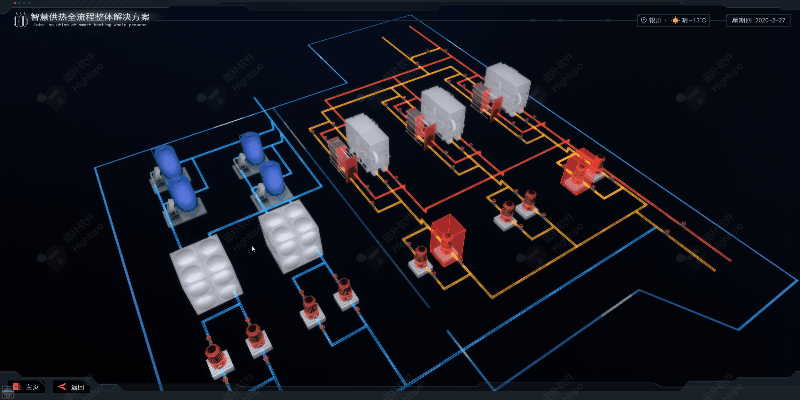

2. 加压站：作为热网循环动力核心，通过 HT 材质高亮渲染技术强化设备视觉层级；内部水箱、软水装置、水泵等设备按实际工艺布局建模，依托数据绑定逻辑，关联设备运行负荷、水循环流量等参数，支撑 24 小时不间断工况监测逻辑。

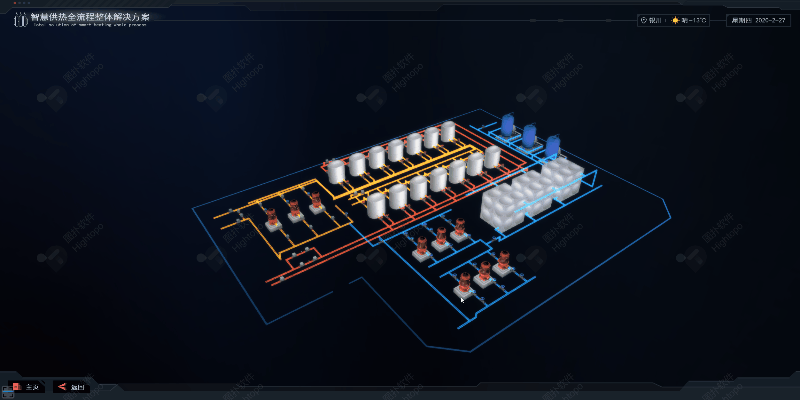

3. 隔压站：针对城市地势高差带来的管网承压问题，搭建专用隔压换热三维模型；内部复刻换热器、循环水泵、集水罐、去污器、分水罐等设备，严格按照一次网、二次网换热工艺流程构建管路拓扑，仿真实现回水去污、热交换、二次供水、管网回水闭环全流程动态模拟。
4. 多级换热站：搭建一级、二级换热站双层级模型，使用 HT 的交互监听器，实现鼠标悬浮定位，自动渲染站点供热辐射范围；内部还原换热器、热泵、分汽缸等设备，仿真市政管网蒸汽 / 热水输入、分汽缸分流、机组换热、热源回流闭式循环的完整工艺逻辑。

2D 数据面板动态更新技术实现

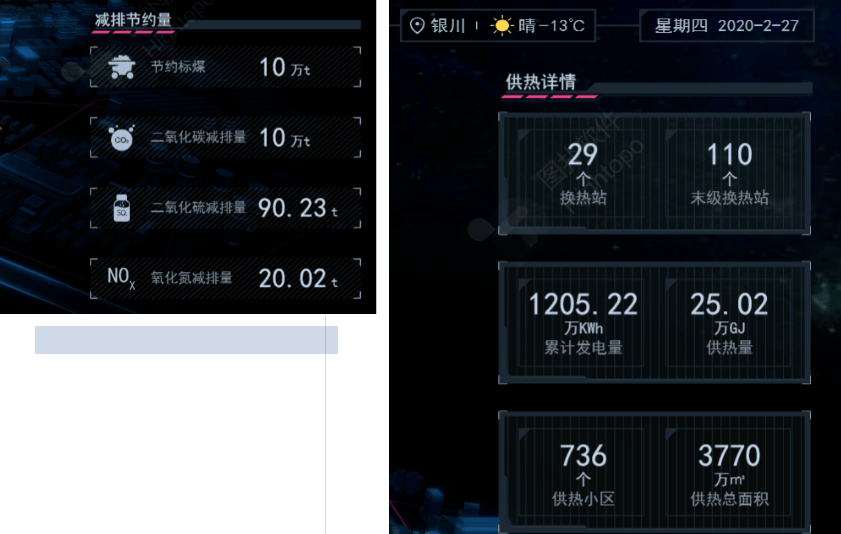

系统右侧集成 2D 可视化数据面板，承载地理坐标、气象参数、时间日期、供热负荷、减排节能量等多维度数据展示。技术实现逻辑：通过 WebSocket 长连接实时订阅供热后台物联网数据接口，JavaScript 脚本完成 JSON 数据解析后，调用 HT 的 API，将解析后的实时数据绑定至 2D 面板对应控件；针对静态基础参数采用 HTTP 定时轮询机制更新，动态工况数据依托长连接毫秒级刷新，实现面板数据与现场设备工况同步联动。同时面板支持数据分类聚合、统计计算，自动生成供热能耗、减排量汇总数据，无需人工二次统计。

核心业务功能技术解析

5.1 全供热系统全域监控

依托 HT 3D 场景拓扑组网能力，整合从热源厂、管网支线到终端用户的全链路设备节点，构建一体化数字孪生镜像。通过引擎设备点位挂载技术，将各站点温度、压力、流量、负荷等运行参数关联至三维模型，支持场景自由漫游、设备单点下钻，实现宏观热网态势与微观设备工况一体化可视监测。

5.2 智能运行与过程管理

基于 HT 数据逻辑组态能力，内置供热系统工艺流程规则与能耗阈值模型，自动归集全网运行数据，完成供热过程自动化管控。系统替代传统人工现场调节模式，通过后台数据算法联动三维场景状态，自动优化管网输热参数，从全局维度实现供热负荷均衡调配，提升系统运行管理效率与整体节能率。

5.3 远程无人值守与故障预警

借助 WebSocket 实时数据传输能力，调度中心可远程获取所有站点设备运行状态；结合 HT 动画渲染 API，对管网漏损、设备过载、参数越限等异常工况进行弹窗预警、模型闪烁告警。依托远程控制接口联动，实现工况异常快速定位、故障溯源与远程参数调节，达成无人值守运维模式，降低现场巡检成本。

5.4 大数据分析与热源智能调度

系统自动采集全周期生产运行数据，通过 JavaScript 数据运算脚本完成大数据聚合、趋势分析与负荷预测，自动生成运行分析报告。基于历史工况与实时负荷数据，为各热源厂供给量、运行参数提供智能调度阈值；利用 HT 场景无缝切换技术，实现复杂工况下多热源启停、负荷切换无感知过渡，规避热源调整对终端用户供热稳定性的影响。

系统技术优势与应用价值

1. 跨端轻量化部署：基于纯前端 HTML5 架构，依托 WebGL/Canvas 渲染，无需安装独立客户端，浏览器即可访问，适配 PC、大屏等多终端展示。
2. 模型性能优化：全场景设备采用轻量化建模导出方案，在保障工艺仿真精度的同时，降低 Web 端渲染资源占用，支持大规模热网场景流畅运行。
3. 高兼容性数据对接：兼容 WebSocket、HTTP、MQTT 等多种主流通信协议，可无缝对接供热物联网、PLC、传感器等各类异构数据源，具备良好拓展性。
4. 可视交互能力完备：依托 HT 丰富的 2D/3D 组态 API，实现数据面板动态刷新、三维场景漫游、设备下钻、悬浮提示、状态动画等人机交互功能，兼顾全局态势与局部细节监测。

该系统以 HT 可视化引擎为核心，融合三维建模、实时数据通信、前端动态渲染、大数据分析等技术，重构传统供热运营管控模式，实现供热调度信息化、运维智能化、能耗管控精细化，为北方城市智慧供热数字化改造提供标准化技术落地方案。
