在能源转型与双碳目标的推动下，液化天然气（LNG）终端的智能化运维成为行业发展的核心需求。图扑软件依托自研的 HT for Web 前端插件（基于 WebGL、Canvas 技术开发），结合数字孪生技术构建海上 LNG 终端三维可视化监控平台，通过 WebSocket/HTTP 协议对接数据，以 JavaScript 脚本调用插件 API 实现动态交互与数据更新，为 LNG 接收站的精益化管理提供了技术支撑，以下从功能实现角度详细阐述技术落地流程。

一、平台基础交互架构搭建

1.  可视化引擎部署：采用 HT for Web 插件作为核心渲染引擎，利用其 WebGL 的 3D 图形渲染能力和 Canvas 的 2D 绘图能力，搭建 LNG 接收站数字孪生的基础场景框架，完成终端整体布局、设备建模的底层视觉呈现。

2.  数据对接通道搭建：配置 WebSocket/HTTP 协议接口，实现平台与 LNG 接收站业务系统、设备控制系统的数据源对接，为后续数据驱动的可视化更新奠定通信基础。

3.  跨平台交互适配：通过 JavaScript 脚本编写交互逻辑，调用 HT 插件的交互 API，实现移动终端的跨平台访问支持，配置单指旋转、双指缩放、三指平移等触屏操作指令，适配不同终端的操作习惯。

二、LNG 储运环节可视化监控实现

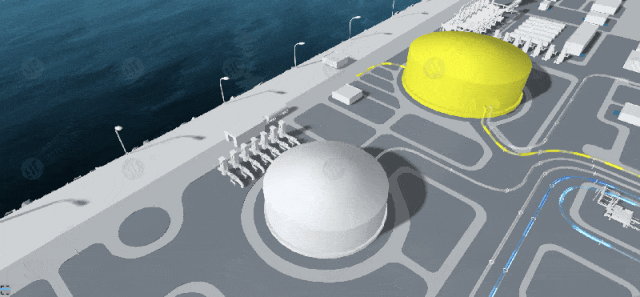

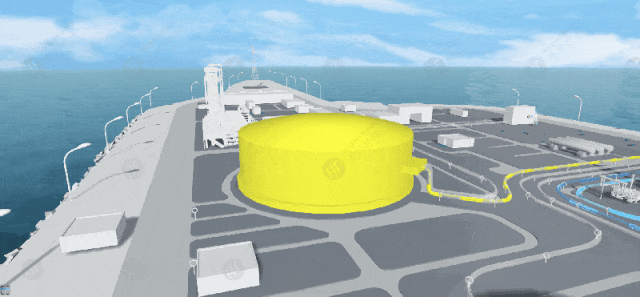

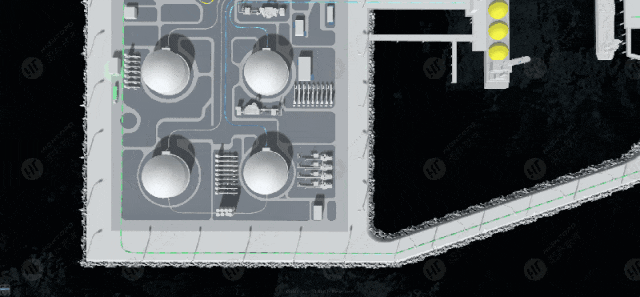

1.  三维场景还原：对 LNG 接收站储罐、装载臂、运输船等核心设施进行 1:1 三维建模，还原 - 160℃液态天然气转运、储存的物理场景，构建数字孪生体。

2.  设备状态可视化映射：通过 JavaScript 脚本调用 HT 插件的状态 API，将储罐防护阀、自动泄压器等设备的运行状态数据，从对接接口中提取并映射到三维模型上，实现设备状态的实时可视化展示。

3.  预警信息触发展示：编写数据判断逻辑脚本，当设备状态或储罐运行参数超出阈值时，调用 HT 相关的 API 展示弹窗，且高亮显示。触发预警弹窗提示并对异常罐体进行突出显示，实现安全风险的可视化预警。

三、再气化与输送工艺可视化实现

1. 工艺流程动画制作：基于 HT for Web 的动画功能，通过编写 JavaScript 脚本，为 LNG 再气化环节的海水开架式气化器（ORV）制作工作流程动画，直观还原液态天然气输入、热能交换、气态输出的连续动态场景。
2. 介质流向可视化呈现：调用 HT 插件的动画 API，通过 JavaScript 脚本控制管道内介质流向的动画效果，实现现实生产中 LNG 输送路径与流量的虚拟同步展示。
3. 运输方式可视化区分：针对 LNG 液化态（卡车 / 小船运输）与气态（管网输送）两种运输形式，利用 HT 插件的图层与动画控制 API，通过脚本编写实现不同运输路径的视觉区分与工艺状态的实时更新。

四、运输环节安全管控可视化实现

1. 公路运输监控建模：基于 HT for Web 搭建公路槽车、罐式集装箱车的运输监控场景，通过 JavaScript 脚本对接运输状态数据，调用插件的位置监控 API，实现车辆行进工况的实时可视化追踪。
2. 异常状态报警触发：编写位置数据比对脚本，当车辆位置偏离预设路线时，调用 HT 插件相关的 API，触发系统异常报警并弹窗提示，实现运输安全的动态管控。

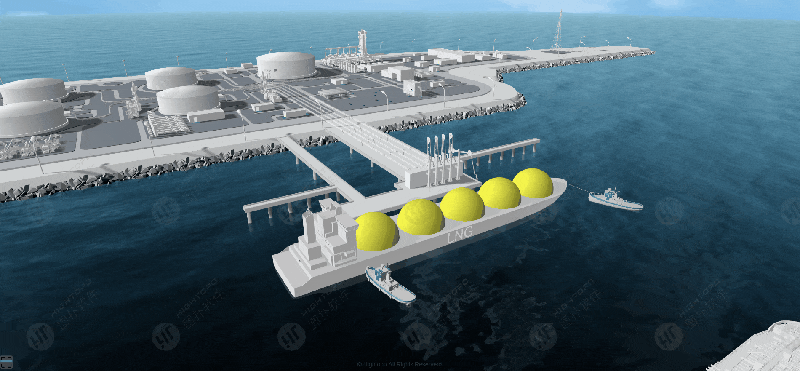

3. 货轮运输数据可视化：利用 HT 插件的 2D 面板开发功能，搭建货轮作业数据展示面板，通过 JavaScript 脚本从对接接口中提取靠泊时间、作业总量、剩余装卸量等数据，调用数据更新 API 实现面板数据的动态刷新；同时编写统计脚本，对船舶装卸效率数据进行计算与可视化展示，为资源调配提供数据支撑。

五、安防与能效管理可视化实现

1. 安防场景整合：将 LNG 接收站毒气泄漏、火灾爆炸等安防风险场景纳入三维可视化场景体系，借助 JavaScript 编写风险联动逻辑脚本，让安防状态与生产场景实现一体化的可视化呈现。
2. 能效数据可视化展示：搭建能效管理 2D 面板，通过 JavaScript 脚本从对接接口提取碳足迹、减排量等数据，使用 HT 图表组件，将能效数据以图表形式可视化呈现，助力碳中和目标的进度监控。

六、技术应用价值与拓展

基于 HT 技术的海上 LNG 终端数字孪生可视化监控平台，通过数据驱动的可视化交互设计，实现了 LNG 终端运营全流程的智能化管控。该技术架构可拓展至智慧城市、智能制造、智慧能源等多个领域，其低代码、零代码的物联网平台构建能力，也为工业场景的数字化转型提供了可复制的技术路径。随着新能源产业的发展，该技术将进一步融合 AI、大数据分析能力，推动清洁能源储运环节的智能化升级。
