在社区管理向数字化、智能化升级的浪潮中，图扑软件（Hightopo）依托自主研发的HT for Web 前端可视化技术，构建起覆盖社区全场景的数字孪生智慧社区解决方案。该方案以 WebGL、Canvas 为技术基底，通过 WebSocket/HTTP 数据对接能力与 JavaScript 脚本驱动，实现社区各子系统的三维可视化整合与动态数据交互，彻底打破传统社区 “孤岛式” 管理壁垒，为社区数字化转型提供技术支撑。

图扑智慧社区方案的核心技术支撑源于 HT for Web 插件，其以轻量、高效的前端技术特性，解决了社区场景中 “三维建模还原”“多源数据联动”“跨平台交互” 三大核心技术痛点，为后续系统集成奠定基础。

高保真场景建模与渲染

HT for Web 基于 WebGL 图形渲染引擎，结合 PBR（物理渲染）材质系统，可实现社区场景的 1:1 数字化还原。技术层面通过两种核心建模方式覆盖不同应用需求：

• BIM 模型导入：支持直接导入 IFC 格式建筑信息模型，保留楼宇内部结构、管线布局等精细化数据，无需二次建模即可生成高保真三维场景；
• 倾斜摄影模型适配：兼容 3D Tiles 格式倾斜摄影数据，快速构建社区整体地形、道路、绿化等宏观场景，平衡渲染效率与场景精度。

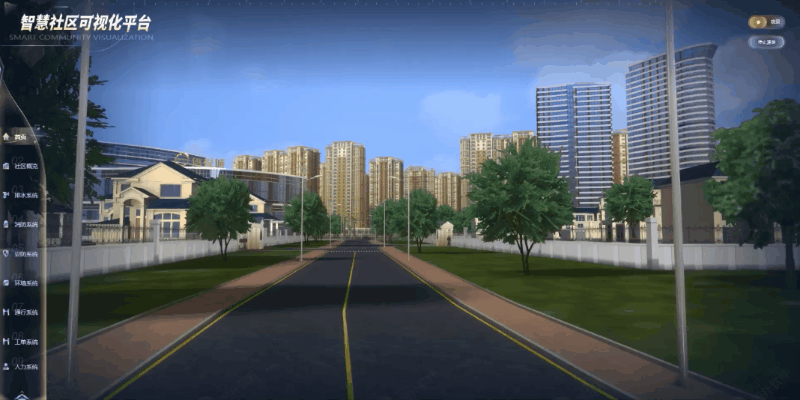

同时，HT 引擎支持昼夜.场景自动切换—— 通过 JavaScript 脚本对接系统时间，当触发昼夜阈值时，自动切换写实风格的白天场景与科幻风格的夜晚场景，无需人工干预即可匹配实际使用场景。

多源数据实时对接与动态更新

社区管理的核心需求是 “数据驱动决策”，HT for Web 通过灵活的数据对接与脚本驱动能力，实现各子系统数据的实时可视化呈现：

• 数据接入方式：支持 WebSocket 长连接（适用于排水、电梯、安防等高频更新数据）与 HTTP 请求（适用于环境监测、工单统计等低频数据），确保数据传输的实时性与稳定性；
• 动态更新机制：通过 JavaScript 调用 HT API，将对接后的实时数据与三维模型绑定 —— 例如水箱液位数据变化时，脚本驱动模型内液位动画同步起伏；电梯运行数据更新时，模型自动展示电梯停留楼层与负载状态，实现 “数据 - 模型 - 可视化” 的闭环联动。

跨平台交互适配

为满足社区管理人员移动办公需求，HT for Web 内置跨平台交互适配能力：

• 支持 PC 端、移动端（手机、平板）等多终端访问，无需单独开发适配版本；

针对触屏设备优化交互逻辑，通过 JavaScript 脚本实现 “单指旋转场景、双指缩放视角、三指平移画面”，确保不同终端下的操作一致性与流畅性。

子系统技术实现：从数据整合到可视化落地

基于 HT for Web 的技术底座，图扑将社区排水、消防、安防、环境、通行、工单、人力七大核心子系统进行技术整合，通过 “数据对接 - 模型绑定 - 可视化呈现 - 告警联动” 的标准化技术路径，实现各场景的智能化管理。

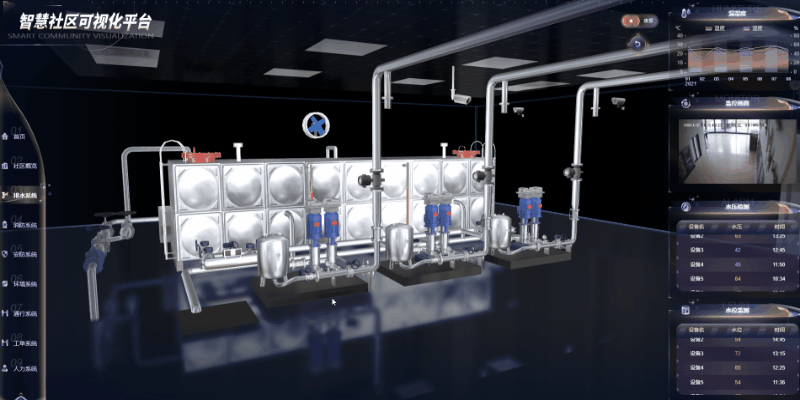

排水系统：管线可视化与设备状态监测

排水系统的技术核心是 “管网布局可视 + 设备数据实时监测”，具体实现方式包括：

• 管网生成算法：通过 HT 的管道 ht.Polyline，根据社区实际管网 CAD 图纸，在三维场景中绘制排水管道模型，并以流向动画标注水流方向，直观展示管网拓扑关系；
• 设备数据绑定：通过 HTTP 对接水泵、水箱的运行数据（如流量、液位、压力），在场景两侧面板实时展示；同时通过 JavaScript 脚本将液位数据与水箱模型关联，实现液位高度的动态模拟；
• 故障告警触发：当设备数据超出阈值（如压力过高），脚本自动将对应设备模型标红，并在面板弹出告警信息，联动运维工单系统。

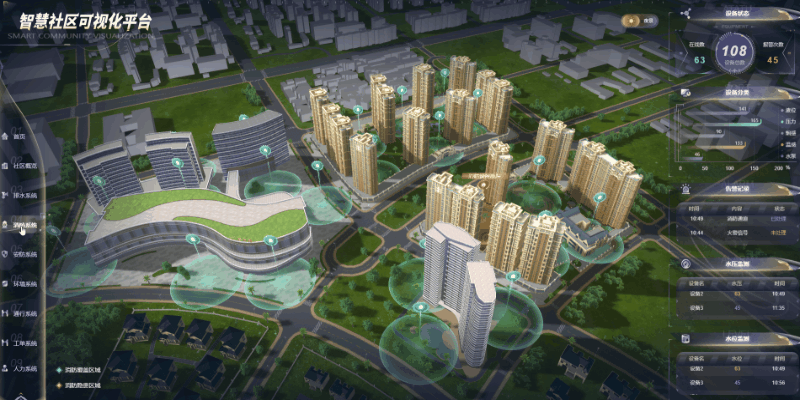

消防系统：覆盖范围可视化与隐患预警

消防系统通过 “空间标注 + 实时数据联动”，解决传统消防管理中 “覆盖盲区” 与 “故障响应慢” 的问题：

• 消防覆盖范围可视化：以室外消火栓为圆心，按 150m 保护半径（消防规范要求）生成动态圆圈，直观展示消防覆盖区域；
• 设备状态实时监测：通过 WebSocket 对接消火栓的水压、水位数据，点击场景中消火栓图标即可查看详情；
• 隐患联动告警：当设备故障（如水压不足），JavaScript 脚本触发模型染色逻辑 —— 将消火栓图标与覆盖区域标为橙色，并同步推送告警至工单系统，缩短故障响应时间。

安防系统：视频融合与巡更态势复现

安防系统通过 “监控点位还原 + 视频融合 + 巡更动画”，提升社区安防的态势感知能力：

• 监控点位可视化：根据现场监控点位布局，在三维场景中摆放监控模型，点击模型即可展示监控弹窗，接入实时视频流，实现 “地理坐标 - 监控画面” 的精准对应；
• 视频融合技术：采用 WebGL 的 GPU 加速能力，将 2D 监控视频融合到 3D 场景中，图像处理不占用 CPU 资源，确保画面流畅；
• 巡更态势复现：通过 HTTP 对接巡更设备数据，在场景中以光柱标注巡更点；当巡更人员完成点位检查，脚本自动将光柱染色（如绿色表示完成）；若出现漏巡，场景弹出人员联系方式，支持一键调度补充巡更。

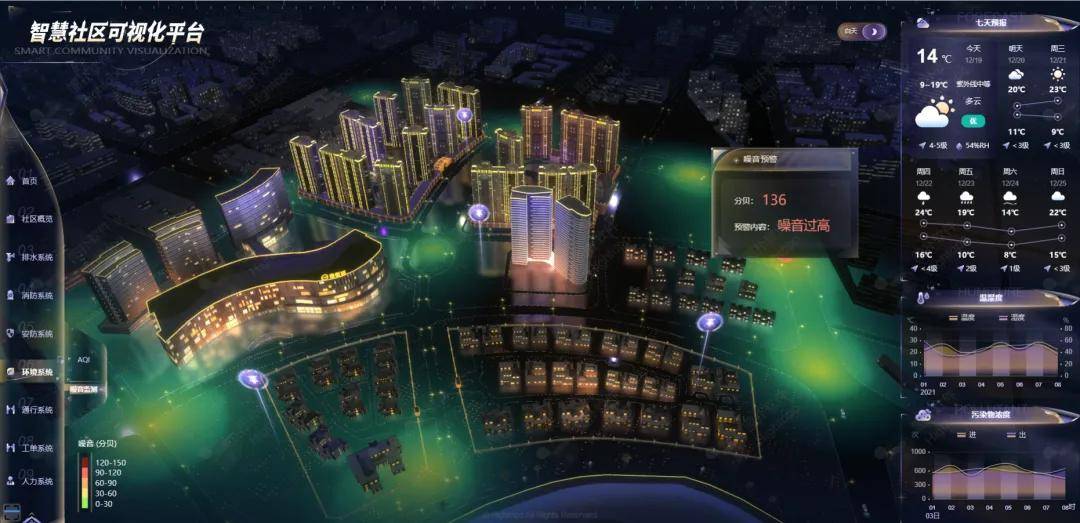

环境系统：热力图渲染与超标告警

环境系统通过 “实时数据采集 + 热力图可视化”，实现社区空气质量与噪音的动态监测：

l 数据接入：通过 WebSocket 对接气象站设备，获取温度、湿度、PM2.5、AQI、噪音等实时数据；

l 热力图渲染：利用 HT 的渲染引擎，将 AQI 与噪音数据转化为热力图 —— 根据数值大小自动调整色阶（如绿色表示优良、红色表示超标），直观展示污染分布；

l 超标自动告警：当数据超出正常范围（如噪音＞60 分贝），JavaScript 脚本触发告警逻辑：定位至超标区域，在面板弹出预警内容（如 “噪音过高”），并联动物业进行干预。

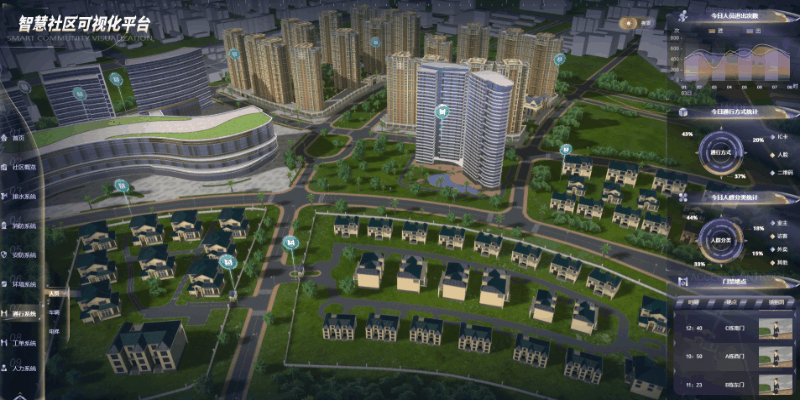

通行系统：人车梯一体化可视化管理

通行系统覆盖人员、车辆、电梯三大场景，通过 “智能设备对接 + 数据可视化” 简化管理流程：

• 人员通行：WebSocket 对接门禁人脸识别数据，在场景中标注门禁点位；当出现异常通行（如未授权进入），脚本将门禁图标标红，并联动附近监控画面，支持快速调取证据；
• 车辆通行：通过 HTTP 对接地磁、视频车位检测器数据，在三维停车场场景中实时展示车位占用情况（已停 / 未停）；同时在 2D 面板统计车位总数、充电桩数量（如 158 个充电桩，84 个正在使用），支持车位信息的全局把控；
• 电梯通行：WebSocket 对接电梯运行数据（如当前楼层、负载、故障状态），脚本驱动电梯模型动画，展示实时运行态势；若电梯故障，场景自动定位故障电梯位置，并推送告警至运维人员。

工单系统：数据看板与智能派发

工单系统通过 “多维度数据整合 + 自动化派发”，提升物业服务效率：

• 数据可视化看板：通过 HTTP 对接工单趋势、完成率、服务类型（如工程、安全、品质）等数据，在 HT 面板以图表形式展示（如完成率 98.5%）；
• 工单智能派发：当子系统触发告警（如排水故障），JavaScript 脚本自动在场景对应点位生成新工单提示，并根据运维人员位置（对接人力系统定位数据）匹配任务，实现 “告警 - 工单 - 人员” 的闭环联动；
• 进度实时跟踪：工单处理进度通过 WebSocket 实时更新，面板同步展示 “已处理 / 待处理” 状态，支持管理人员全局把控。

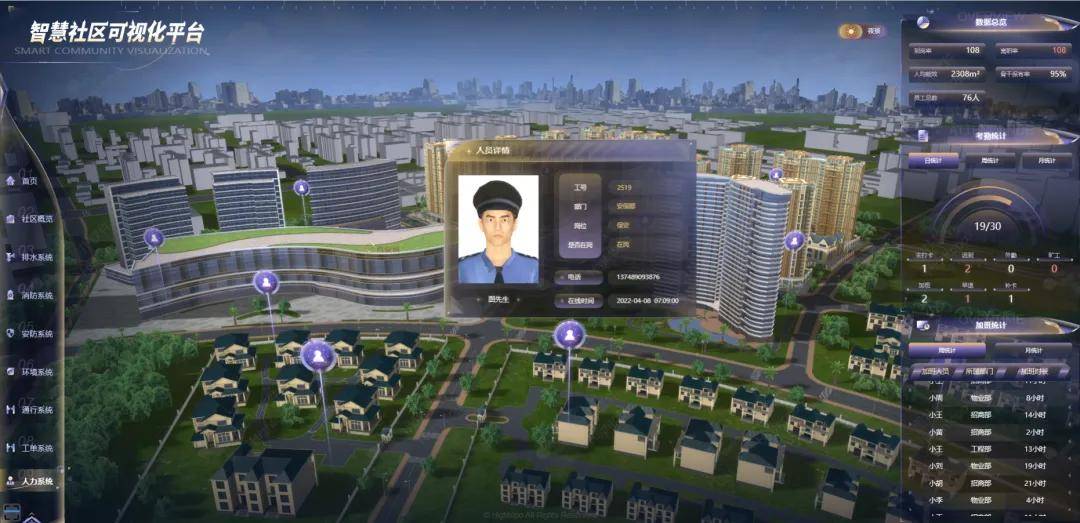

人力系统：定位可视化与考勤统计

人力系统基于 “UWB 定位技术 + 数据归集”，实现物业人员的精细化管理：

高精度定位：通过 HTTP 对接 UWB 定位系统，获取保安、运维人员的厘米级坐标数据，在三维场景中实时展示人员位置；

考勤数据整合：归集人员基础信息、考勤记录、加班时长等数据，在面板生成统计报表（如某员工月加班 21 小时）；

作业调度支持：管理人员可通过场景查看人员实时位置，通过 JavaScript 脚本触发调度指令，实现远程作业安排。

技术价值：重构社区管理的效率与体验

图扑 HT 技术驱动的智慧社区方案，从技术层面为社区数字化转型带来三大核心价值：

打破数据孤岛：通过标准化的数据对接方式（WebSocket/HTTP）与统一的可视化平台，将原本分散的子系统数据整合，实现 “一张图管社区”；

提升决策效率：基于动态数据与可视化呈现，管理人员无需依赖人工汇报，即可实时掌握社区运行状态，快速响应故障与隐患；

降低管理成本：跨平台适配与自动化告警减少人工干预，工单智能派发缩短响应时间，从技术层面优化资源配置，降低社区运营成本。

图扑软件以 HT for Web 技术为核心，通过 “三维建模 - 数据对接 - 动态交互 - 告警联动” 的技术逻辑，构建了覆盖社区全场景的数字孪生解决方案。该方案不仅解决了传统社区管理中的效率痛点，更为未来智慧城市的 “社区单元” 建设提供了可复用的技术框架。
