随着全球网络经济的迅猛发展，数据中心已成为社会发展的核心动力。然而，传统数据中心建设模式面临诸多挑战，如场地限制、建设周期长、扩容困难等问题。集装箱式数据中心因其易搬运、成本低、搭建速度快等优势，成为解决这些问题的有效方案。

本文将详细介绍如何基于HT（Hightopo）的HTML5 2D/3D渲染引擎，实现集装箱数据中心的三维可视化系统。

系统架构设计

系统采用 HT 技术栈实现，主要包括以下核心模块：

1. 3D场景渲染引擎：基于 HT 自主开发的 WebGL 渲染引擎

2. 数据可视化组件：利用HT的矢量渲染能力，实现 2D 面板与 3D 场景的无缝集成。

3. 数据交互系统：通过 HT 的数据绑定机制，实现前端可视化与后端数据的实时同步。

界面设计与实现

载入动画实现

采用HT的动画组件实现载入动画效果：

• 初始状态展示车载集装箱的3D模型
• 通过HT的动画API实现集装箱开启动画
• 逐步加载并显示集装箱内部机房构造

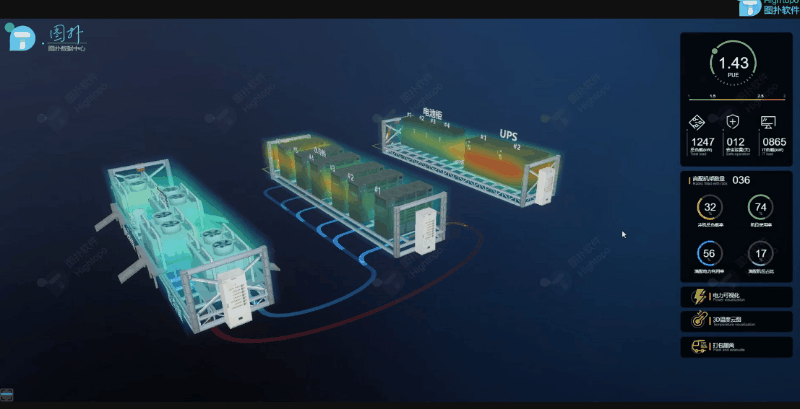

• 最终呈现完整的3D机房视图和右侧2D数据面板

2D/3D联动设计

• 利用 HT GraphView 和 Graph3dView 组件实现：
• 右侧2D面板采用HT的GraphView组件
• 通过数据传递，实现2D与3D场景的数据同步
• 支持在2D面板中选择设备，在3D场景中高亮显示对应设备

核心功能实现

环境可视化

1.  场景构建：

• 使用 HT 的 3D 模型库构建集装箱、机柜等基础模型。
• 通过 HT 的材质系统实现真实感渲染效果。

2.  数据展示：

• 通过 HT 的图标显示容量统计、资产统计等信息。
• 利用 HT 的公告板实现鼠标悬停时的详细信息展示。

容量管理可视化

1.  U位管理：

• 基于 HT 的 3D 坐标系统，精确计算和显示机柜U位使用情况。
• 通过不同颜色区分已用和可用 U 位。

2.  电力负荷可视化：

• 使用 HT 的 3D 柱状图组件展示各机柜电力负荷。
• 通过颜色渐变算法实现负荷大小的直观表示。

资产管理可视化

1.  资产检索：

• 基于 HT 的数据模型 DataModel 实现快速检索功能。
• 利用 HT 的选择模型 SelectionModel 实现设备选择和高亮。

2.  设备详情展示：

• 通过 HT 的公告板实现设备详情弹窗
• 支持动态加载设备运行状态数据

管线可视化

1.  管线布局：

• 使用 HT 的 3D 管线组件构建电力和网络线路。
• 通过 HT 的 Path 路径实现真实走线效果。

2.  交互功能：

• 实现点击设备显示关联管线的功能。
• 支持管线信息的动态查询和展示。

动环监控可视化

1.  预警告警系统：

• 基于 HT 的数据绑定机制，实时更新设备状态。
• 通过颜色变化和动画效果实现告警提示。

2.  3D 温度云图：

• 使用自定义 Shader 技术实现自定义温度热力插件。
• 通过数据插值算法实现平滑的温度分布显示。

性能优化措施

1.  渲染优化：

• 采用 HT 的分层渲染技术，将静态和动态元素分离。
• 从开发角度实现基于视距的细节层次控制(LOD)，根据 eye 和节点的距离加载不同精度的模型。

2.  数据处理：

• 使用 Web Worker 处理大数据量的计算任务。
• 实现数据的分批加载和增量更新。

3.  内存管理：

• 采用对象池技术重用 3D 对象。
• 实现场景元素的按需显示隐藏。

实际应用效果

该系统已在多个集装箱数据中心项目中成功部署，主要优势包括：

1. 快速部署：系统可在短时间内完成安装和配置

2. 高效监控：实现机房全方位的实时监控和预警

3. 灵活扩展：支持根据需求动态调整监控内容和范围

总结

基于HT技术实现的集装箱数据中心三维可视化系统，完全使用自主开发的渲染引擎和可视化组件，不依赖任何第三方插件。系统具有高性能、高可靠性和良好的可扩展性，为数据中心的高效管理和运维提供了有力支持。

未来，我们将继续优化系统性能，丰富可视化功能，为数据中心数字化转型提供更强大的技术支持。
