一、JM启动过程

1、从日志角度分析启动流程

1）client生成jobGraph

详情请参考：

2）Yarn RM接收到请求(和yarn交互不重点分析)

3）在被分配的节点上的工作目录下启动launch_container.sh

4）在perJob模式下，最终调用的是YarnJobClusterEntrypoint

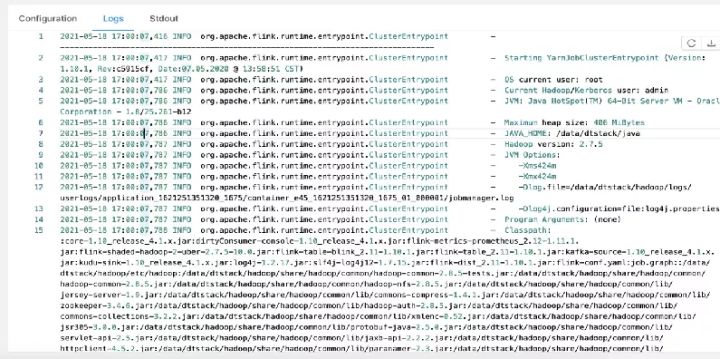

5）初始化相关运行环境，打印软件版本、运行环境、命令行参数、classpath 等信息

6）加载flink配置文件、初始化文件系统、启动各种内部服务(RpcService、HAService、BlobServer、HeartbeatServices、MetricRegistry、ExecutionGraphStore 等)

7）启动Flink资源管理核心组件ResourceManager(包含 YarnResourceManager 和 SlotManager 两个子组件)

8）启动Dispatcher加载JobGraph 文件、并启动JobManager

9）JobManager开始执行ExecutionGraph，向 ResourceManager申请资源

10）Flink ResourceManager 接收到新分配的 Container 资源后，准备好 TaskManager 启动上下文

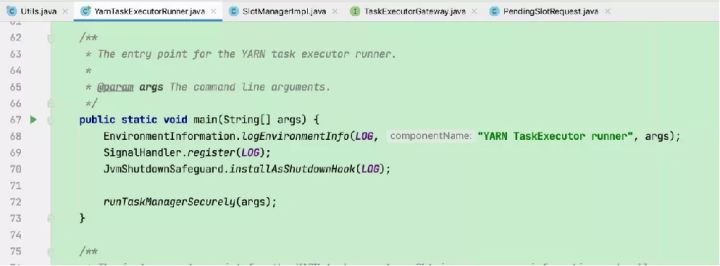

11）TaskManager 进程加载并运行 YarnTaskExecutorRunner（Flink TaskManager入口类），初始化流程完成后启动 TaskExecutor（负责执行Task相关操作）

12）TaskExecutor向ResourceManager注册，向SlotManager汇报自己的 Slot 资源与状态

13）JobManager向TaskExecutor提交task，TaskExecutor启动新的线程运行Task

2、整体流程分析

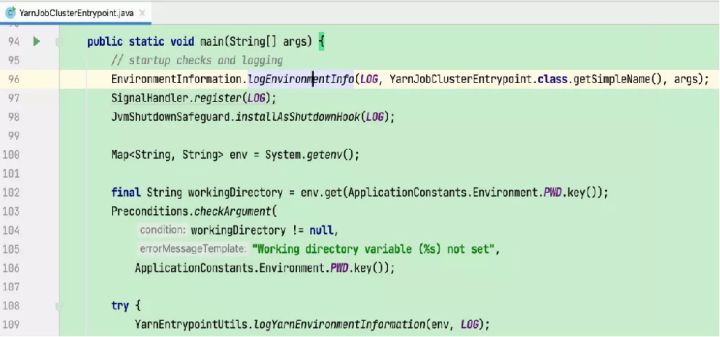

1）输出各软件版本及运行环境信息、命令行参数项、classpath等信息
2）注册处理各种SIGNAL的handler:记录到日志
3）注册JVM关闭保障的shutdown hook：避免JVM退出时被其他shutdown hook阻塞
4）打印YARN运行环境信息：用户名
5）从运行目录中加载flink conf

3、AM启动过程

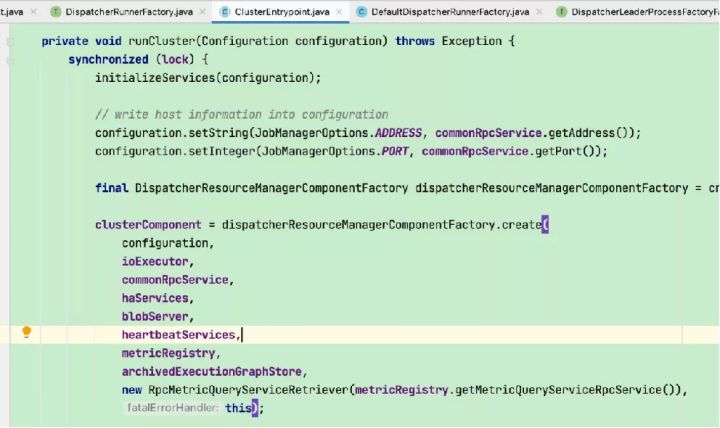

1）创建并启动各类内部服务（包括RpcService、HAService、BlobServer、HeartbeatServices、MetricRegistry、ExecutionGraphStore等）

2）将RPC address和port更新到flink conf配置

3）创建并启动resourceManager对象(Flink资源管理核心组件，包含YarnResourceManager和SlotManager两个子组件，YarnResourceManager负责外部资源管理，与YARN RM建立通信并保持心跳，申请或释放TaskManager资源，注销应用等；SlotManager则负责内部资源管理，维护全部Slot信息和状态)

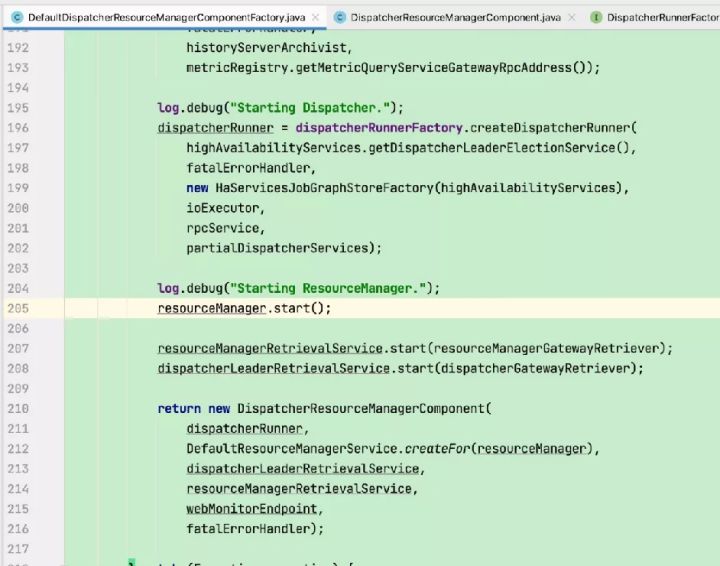

4）创建并启动dispatcher(负责接收用户提供的作业，并且负责为这个新提交的作业拉起一个新的 JobManager）及相关服务（包括REST endpoint等)并加载JobGraph。

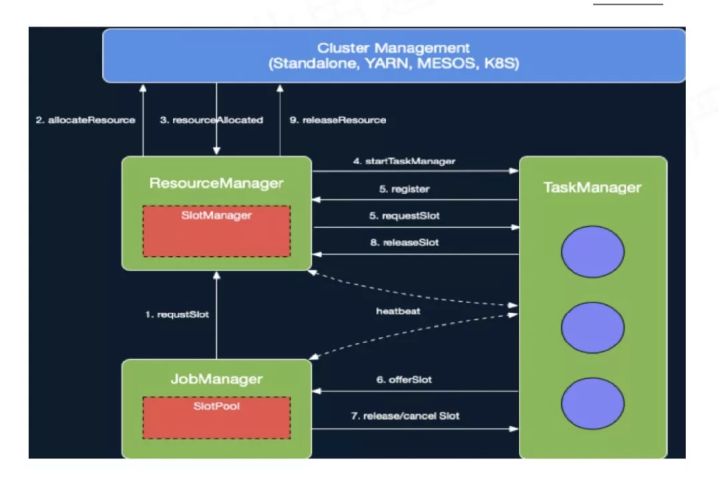

二、JM资源分配

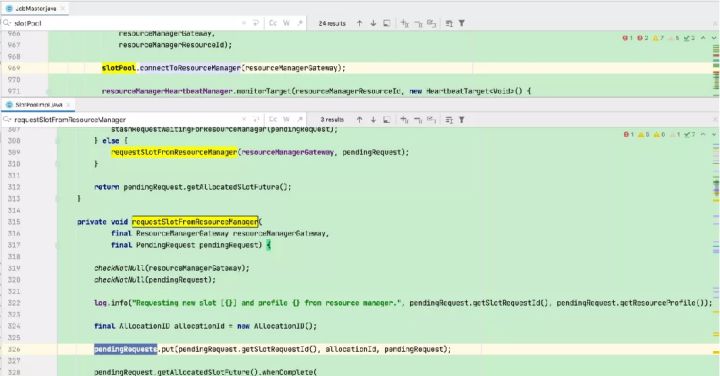

JobManager开始执行ExecutionGraph，向ResourceManager申请资源。

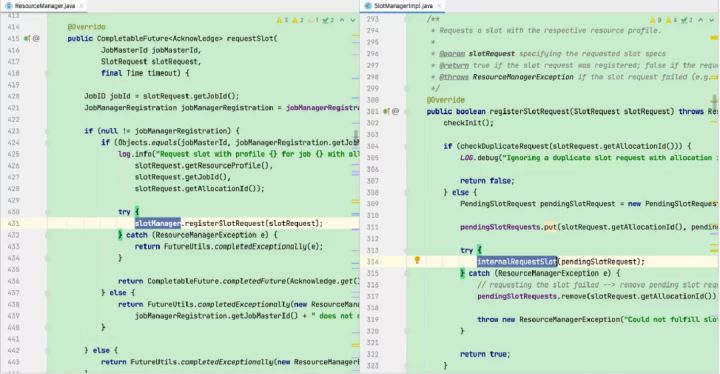

ResourceManager将资源请求加入等待请求队列，并通过心跳向YARN RM申请新的Container资源来启动TaskManager进程。

后续流程如果有空闲Slot资源，SlotManager将其分配给等待请求队列中匹配的请求，不用再通过YarnResourceManager申请新的TaskManager。

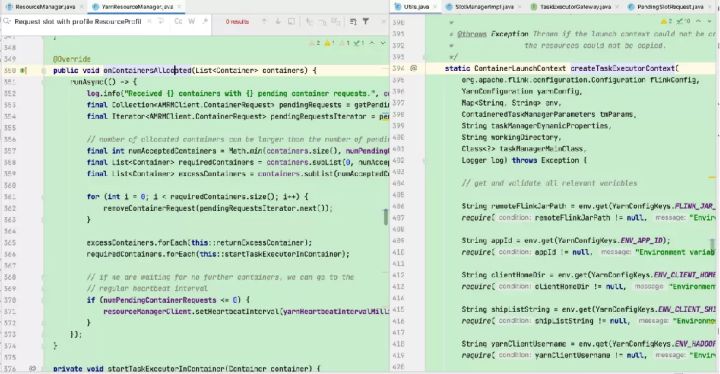

Flink ResourceManager接收到新分配的Container资源后，准备好TaskManager启动上下文(ContainerLauncherContext，生成TaskManager配置并上传至分布式存储，配置其他依赖和环境变量等）。

然后向YARN NM申请启动TaskManager进程，YARN NM启动Container的流程与AM Container启动流程基本类似。

三、TM启动过程

输出各软件版本及运行环境信息、命令行参数项、classpath等信息

注册处理各种SIGNAL的handler:记录到日志

注册JVM关闭保障的shutdown hook：避免JVM退出时被其他shutdown hook阻塞

加载flink配置文件、初始化文件系统、启动各种内部服务(RpcService、HAService、BlobServer、HeartbeatServices、MetricRegistry等)

启动tm后就可以通过RPC接收远程调用，submitTask就是接收任务的服务。

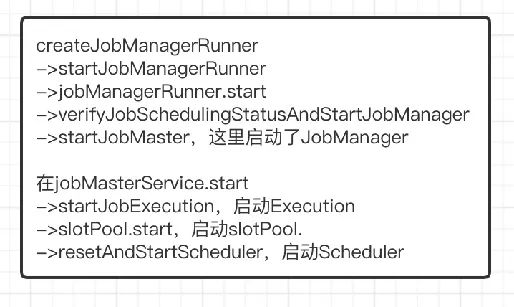

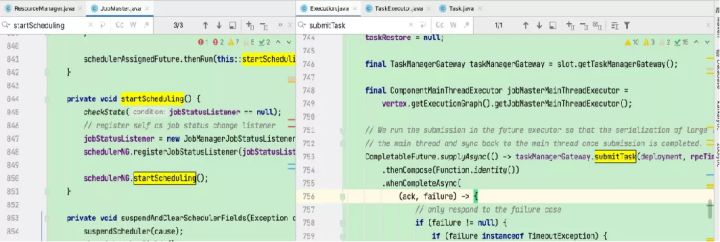

回到在JM端启动scheduler后，就开始调度Execution，在Execution的deploy()方法中通过rpc调用TM的submitTask接口。

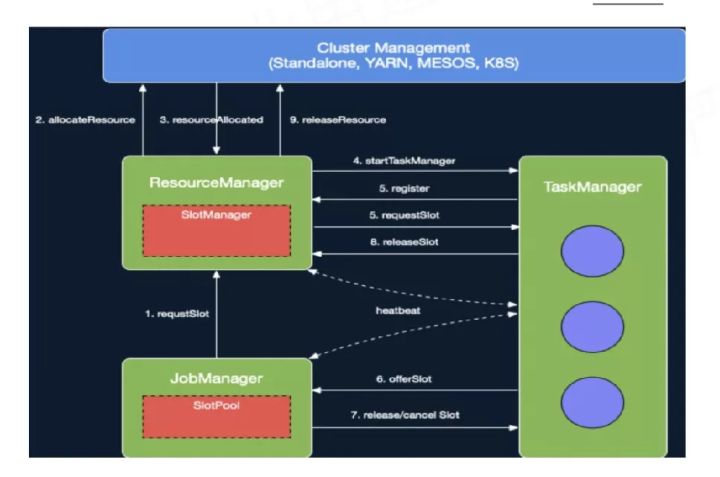

交互流程图如下：

当submitTask收到请求后加载jobInformation和taskInformation文件，初始化jobInformation和taskInformation，然后构造Task，启动Task线程，最终调用AbstractInvokable.invoke方法。

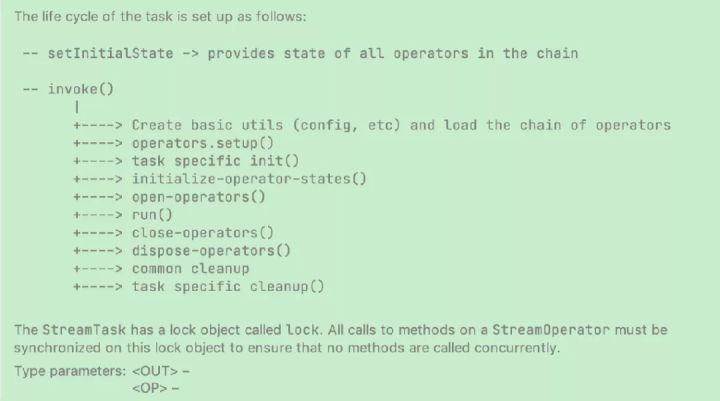

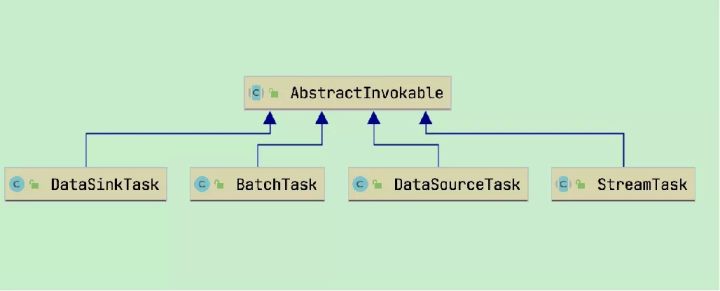

• invokable.invoke( )将根据nameOfInvokableClass的不同调度不同的任务，包括批任务、Source任务、Sink任务、流任务
• DataSourceTask:Kafka Source
• StreamTask:中间算子
• DataSinkTask:Kafka Sink

这里以StreamTask例分析

• 初始化、run、close
• 初始化:创建状态后端、operator配置、特殊task初始化、恢复算子的状态、richfunction open
• run:执行task，处理record并发往下游
• close:关闭和清理操作

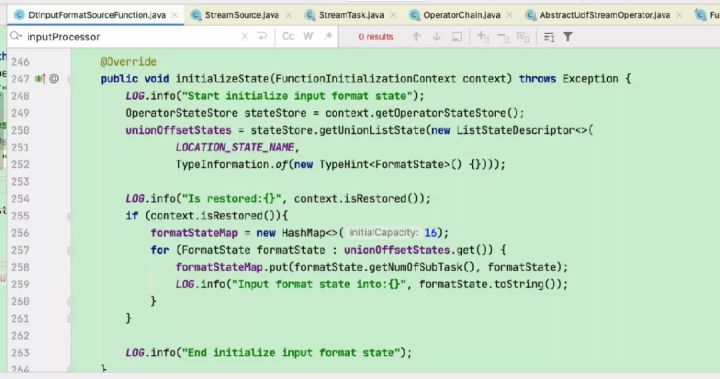

这里以flinkX中的代码为例：

会被invoke()中的initialize-operator-states()执行并调用到DtInputFormatSourceFunction的initializeState方法恢复状态。

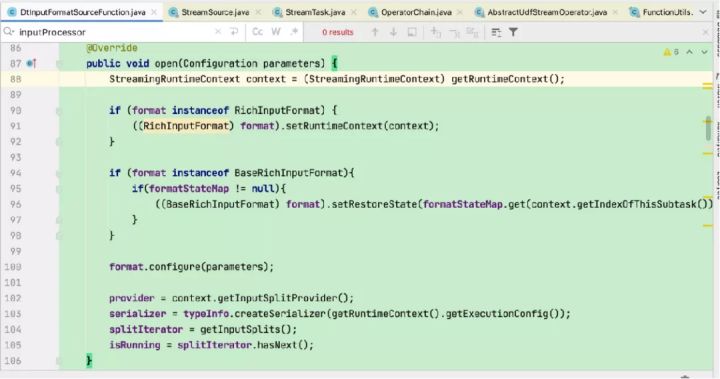

这里以flinkX中的代码为例：

会被invoke()中的open-operators()执行并调用到DtInputFormatSourceFunction的open方法恢复状态做一些初始化工作。

这里以flinkX中的代码为例：

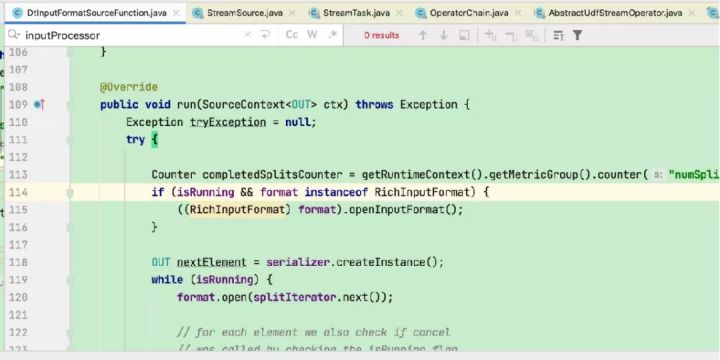

会被invoke()中的run()执行并调用到DtInputFormatSourceFunction的run读取数据并往下游发送。

经过上面分析，任务已经启动，并等待数据流动。
