本文使用TRIZ理论对TFT-LCD基板玻璃研磨系统目前存在的问题进行逐步分析,达到找出根因,解决问题的目的.经过分析,研磨时间与研磨速度反相关,研磨冷却水的喷溅是影响玻璃表面品质的关键因素.因此可以导出两对矛盾：
①研磨速度要快又不能太快;
②研磨时不希望产生研磨废水又需要产生研磨废水.针对矛盾1,在现有研磨方式的基础上去除切角和切角前定位工位,同时将切角步骤加入到磨边步骤中,即磨边和切角步骤在同一工位进行,这样就减少了切角前定位和从定位工位将基板玻璃搬送到切角工位的时间.同时开发一种控制系统,用于控制研磨装置,此控制系统包括四个研磨参数获取模块.其分别为:第一处理模块,被配置为磨轮电机执行所述工作转速;第二处理模块,被配置为磨轮Y 向进给电机执行所述磨边速度;第三处理模块,被配置为磨轮X 向和Y 向电机执行所述切角速度;第四处理模块,被配置为磨轮X 向和Y 向电机执行所述切角大小.针对矛盾2,在研磨轮后方增加风机抽水系统,抵消研磨废水的离心力,将研磨冷却废水抽离出来.

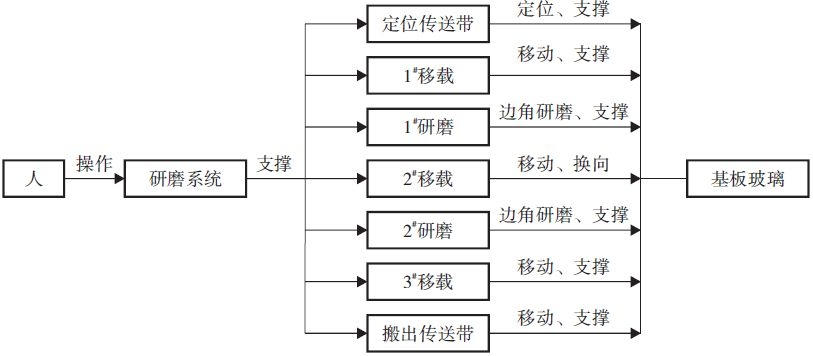

图1 系统功能分析示意图
图2 简化系统功能图
图3 抽离原理图
通过TRIZ工具的应用有效地提升了问题解决的效率,减少问题解决过程中的试错过程,对TFT-LCD基板玻璃加工行业的技术提升起到明显的促进作用.
