本文通过TRIZ理论对装配整体式建筑预制构件外墙模板(PCF板)的支撑连接装置进行功能分析，并应用工具导出解决方案：
第一步，总结提炼当前技术系统存在的问题
目前支撑连接主要存在以下两个问题：
①连接件的传热系数远远大于混凝土，将在此处形成热桥，降低外墙保温性能，甚至结露影响室内装修;
②连接件露出现浇内叶板部分，需要后期切割、打磨处理，增加材料和人工消耗。
第二步，功能分析

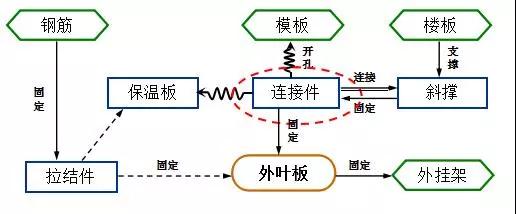

①建立功能模型图
②在建立的功能模型图中选择目标问题如下：
1)连接件开孔破坏模板;
2)连接件穿越保温层，自身传热系数高，降低保温性能;
3)拉结件固定外叶板不足

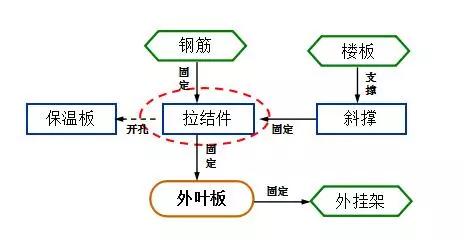

第三步，利用“裁剪工具”对功能模型进行裁剪
第四步，得出解决方案
按照功能裁剪过程，得到解决方案如下：
①“删除”连接件，使斜撑的固定于拉结件上;
②通过改进拉结件,原来的连接功能通过拉结件实现。
解决方案：
研制一种可以代替支撑连接件的不锈钢保温拉结件，该装置具有常规保温拉结件低传热系数和抗剪变形能力，材料选用304不锈钢，传热系数是普通碳素钢的三分之一左右，装置两端与内外叶板有穿孔钢筋锚固连接构造，符合非组合式三明治墙板设计理念。
该装置面向现浇层的一端设有螺栓连接构造，临时固定时，用特殊扳手拧动螺丝即可实现与斜支撑的连接，拆装方便。
该装置采用隐藏式螺栓连接节点，拆除后在内侧墙上留有孔洞，微膨胀混凝土封堵后，表面基本与两侧混凝土无异，后期装修不留隐患。
