飞凌OKA40i-C开发板Android系统编译
Android系统编译
硬件平台:OKA40i-C 开发板
注：本文介绍安卓编译方法也适用于飞凌嵌入式 OKT3-C开发板，其它平台仅供参考使用。
一、安装Ubuntu 14.04 x64bit及编译环境
在这里建议用户使用Ubuntu真机进行编译，飞凌提供Android 7.1.1的代码在Ubuntu14.04 LTS 64位系统docker下编译测试通过。
注：推荐电脑配置处理器：Core(TM) i7 内存：8G以上;
由于android7编译环境建立复杂，所以只提供docker环境。
详见：用户资料\应用\OKA40i-C docker编译环境指导
二、源码包安装
请使用飞凌提供的源码包，含有lichee，android，文件所在路径如下：
用户资料\Android\源码\lichee\lichee.tar.gz
用户资料\Android\源码\android\xaa
用户资料\Android\源码\android\xab
用户资料\Android\源码\android\xac
用户资料\Android\源码\android\xad
用户资料\Android\源码\android\xae
说明：由于源代码超过3G，所以android才用分包形式：分成xaa，xab，xac，xad，xae类型文件。
生成目录结构的命令（注意该命令需要root权限），如下：
# mkdir -p /root/workspace/allwinner
# cd /root/workspace/allwinner
复制源码压缩包到虚拟机或者真实机器的/root/workspace/allwinner/路径。
lichee释放
步骤1：验证源码压缩包完整性，与lichee_md5.txt对比，命令如下
# md5sum lichee.tar.gz
步骤2：解压缩源码，命令如下。
# cd /root/workspace/allwinner/
# tar xvf lichee.tar.gz
android释放
步骤1：验证压缩包完整性，与android_md5.txt对比，命令如下
# md5sum xaa
# md5sum xab
# md5sum xac
# md5sum xad
# md5sum xae
步骤2：生成源码压缩包，命令如下
# cat xa* > android.tar.gz
步骤3：验证源码压缩包完整性，与android_md5.txt对比，命令如下
# md5sum android.tar.gz
步骤4：解压缩源码，命令如下。
# cd /root/workspace/allwinner/
# tar xvf android.tar.gz
验证释放后文件目录结构正确
步骤1：
/root/workspace/allwinner$ pwd
/root/workspace/allwinner
步骤2：
/root/workspace/allwinner$ ls
android lichee
三、 Android系统的编译
准备好A40i开发板 Android源码：
1、编译前的准备
请确认当前系统swap分区大小，若swap分区不足会造成编译Android源码失败，推荐4G。
查看swap分区情况：
$cat /proc/swaps
在此提供一种通过创建swap文件的方式来增加swap分区大小的操作方法，可作为参考：
$sudo fallocate -l 4G /swapfile
$sudo chmod 600 /swapfile
$sudo mkswap /swapfile
$sudo swapon /swapfile
$sudo vim /etc/fstab
在/etc/fstab文件最后添加如下内容：
/swapfile none swap sw 0 0
2、 Android全编译
进入A40i 源码目录，执行以下命令：
进入docker
# cd /root/workspace/allwinner/
root@c4bcf404fa6d:~/workspace/allwinner# pwd
/root/workspace/allwinner
root@c4bcf404fa6d:~/workspace/allwinner# ls
android lichee
步骤1：配置lichee编译内核
备注：v1表示v1核心板，其他表示适应v2核心板
$ cd /root/workspace/allwinner/
$cd lichee
$./build.sh config
I have already read, understood and accepted the above terms? [Y/N] Y
Welcome to mkscript setup progress
All available chips:
0. sun8iw11p1
Choice: 0
All available platforms:
0. android
1. androidm
2. dragonboard
3. linux
4. camdroid
Choice: 1
All available kernel:
0. linux-3.10
Choice: 0
All available boards:
0. a40-OKA40i_C
1. a40-p1
2. t3-mp1
3. t3-mp3
4. t3-p1
5. t3-p2
6. t3-p3
Choice: 0
All available lcd resolutions:
0. 480x272
1. 800x480_v1
2. 1024x600_v1
3. 1024x600mipi_v1
4. 1280x800_v1
5. 800x480
6. 800x600
7. 1024x600
8. 1024x600mipi
9. 1280x800
Choice: 7
步骤2：lichee编译内核
$ ./build.sh
INFO: build lichee OK.
步骤3：导入android编译环境变量
$ cd /root/workspace/allwinner/android/
$ source build/envsetup.sh
#输出：
including device/asus/fugu/vendorsetup.sh
including device/generic/mini-emulator-arm64/vendorsetup.sh
including device/generic/mini-emulator-armv7-a-neon/vendorsetup.sh
including device/generic/mini-emulator-mips/vendorsetup.sh
including device/generic/mini-emulator-mips64/vendorsetup.sh
including device/generic/mini-emulator-x86/vendorsetup.sh
including device/generic/mini-emulator-x86_64/vendorsetup.sh
including device/google/dragon/vendorsetup.sh
including device/google/marlin/vendorsetup.sh
including device/htc/flounder/vendorsetup.sh
including device/huawei/angler/vendorsetup.sh
including device/lge/bullhead/vendorsetup.sh
including device/linaro/hikey/vendorsetup.sh
including device/moto/shamu/vendorsetup.sh
including device/softwinner/a40-OKA40i_C/vendorsetup.sh
including device/softwinner/a40-p1/vendorsetup.sh
including device/softwinner/common/vendorsetup.sh
including device/softwinner/t3-p3/vendorsetup.sh
including sdk/bash_completion/adb.bash
步骤4：配置A40i android板卡
$ lunch 24
#输出：
============================================
PLATFORM_VERSION_CODENAME=REL
PLATFORM_VERSION=7.1.1
TARGET_PRODUCT=a40_OKA40i_C
TARGET_BUILD_VARIANT=eng
TARGET_BUILD_TYPE=release
TARGET_BUILD_APPS=
TARGET_ARCH=arm
TARGET_ARCH_VARIANT=armv7-a-neon
TARGET_CPU_VARIANT=cortex-a7
TARGET_2ND_ARCH=
TARGET_2ND_ARCH_VARIANT=
TARGET_2ND_CPU_VARIANT=
HOST_ARCH=x86_64
HOST_2ND_ARCH=x86
HOST_OS=linux
HOST_OS_EXTRA=Linux-4.15.0-58-generic-x86_64-with-Ubuntu-14.04-trusty
HOST_CROSS_OS=windows
HOST_CROSS_ARCH=x86
HOST_CROSS_2ND_ARCH=x86_64
HOST_BUILD_TYPE=release
BUILD_ID=NMF27D
OUT_DIR=out
步骤5：复制内核模块和内核到android
$ extract-bsp
#输出：
/root/workspace/allwinner/android/device/softwinner/a40-OKA40i_C/bImage copied!
/root/workspace/allwinner/android/device/softwinner/a40-OKA40i_C/modules copied!
注意：第一次执行extract-bsp命令报个错误，可以忽略，要再执行一遍extract-bsp
步骤6：编译android系统
$ make -j8
说明：j后边参数编译任务数量，如果是4核8线程cpu，那么j8。
编译成功如图所示：
注意：首次编译时间长，编译时间与编译主机配置有关系；
步骤7：打包镜像文件
$ pack
打包完成如图：
注： 1.Android的编译过程需要耗费较长的时间，时间长短视电脑配置而定。
2.编译生成的镜像路径因使用环境不同，可能会有差异，相对路径为lichee/tools/pack下。
四、 A40i 驱动代码路径
设备 | 驱动程序源代码在内核中的位置 | 设备名 |
网卡驱动 | drivers/net/ethernet/allwinner/ | /sys/class/net/eth* |
LCD背光驱动 | video/sunxi/disp2/disp/ | |
LED驱动 | drivers/leds/leds-gpio.c | /sys/class/leds/ |
USB接口U盘 | drivers/usb/storage/ | /dev/sdx |
USB 3G | drivers/usb/serial/ | /dev/ttyUSB* |
USB Camera | drivers/media/usb/uvc/uvc_video.c | |
SD卡驱动 | drivers/mmc/card/drivers/mmc/host/sun* | /dev/block/mmcblk0pX |
LCD FrameBuffer | drivers/video/sunxi/disp2/disp/lcd/ | /dev/fb0 |
ft5x06电容触摸 | drivers/input/touchsrcreen/ | /dev/input/eventx |
gt9xx电容触摸 | /drivers/input/touchscreen/ | dev/input/eventx |
电阻触控驱动TDB | /drivers/input/touchscreen/sunxi/sunxi-ts.c | |
RTC实时时钟驱动 | drivers/rtc/rtc-rx8010.cdrivers/rtc/rtc-sunxi.c /*不加载*/ | /dev/rtc0/dev/rtc0 |
串口驱动 | drivers/tty/serial/sunxi-uart.c | /dev/tty* |
看门狗驱动 | arch/arm/mach-sunxi/sun8i.c | /dev/ |
WIFI | drivers/net/wireless/ | wlan0 |
音频驱动 | sound/soc/sunxi | /dev/snd/ |
SPI控制器 | drivers/spi/spi-sunxi.c | /dev/spidev0.0等 |
按键驱动 | drivers/input/keyboard/sunxi-keyboard.c | |
Smart card reader | drivers/char/sunxi-scr/sunxi-scr.c | |
摄像头ov5640 | drivers/media/platform/sunxi-vfe/ | |
tvin | drivers/media/platform/sunxi-tvd/ | |
twi驱动 | drivers/i2c/i2c-sunxi.c | |
sata驱动 | drivers/ata/ahci_sunxi.c |
五、 代码路径
HAL代码路径:
设备 | 源代码在android中的位置 | 库名 |
uart/RS485 串口 | hardware/aw/serialport | libserial_port |
APP代码路径:
名称 | 源代码在位置 | 备注 |
Camera3 | vendor/forlinx/public/package/apps | 预安装app |
MainMenu | vendor/forlinx/public/package/apps | 预安装app |
chrome | vendor/forlinx/public/package/apps | 预安装app |
Update | vendor/aw/private/apk/ | 预安装app |
ESFileExplorer | vendor/aw/public/prebuild/apk | 预安装app |
CarletDriverRecorder | vendor/aw/public/prebuild/apk | 预安装app |
设备 | 源代码在用户资料中的位置 | 备注 |
Camera3.rar | Android\测试程序 | app |
MainMenu.zip | Android\测试程序 | app |
六、 安装Android系统
1、 更新镜像到A40i板卡
烧写镜像存储位置
1 用户资料\ Android\镜像\sun8iw11p1_androidm_a40-OKA40i_C_uart0-1024x600.img
1 用户资料\ Android\镜像\sun8iw11p1_androidm_a40-OKA40i_C_uart0-1280x800.img
USB烧写工具存储位置
1 用户资料\Android\工具\phoenixsuit_V1.1.0_20150325.rar

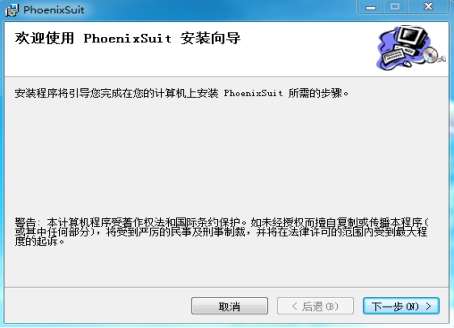

将phoenixsuit_V1.1.0_20150325.rar在windows下解压后，点击PhoenixSuit_CN.msi进行安装。

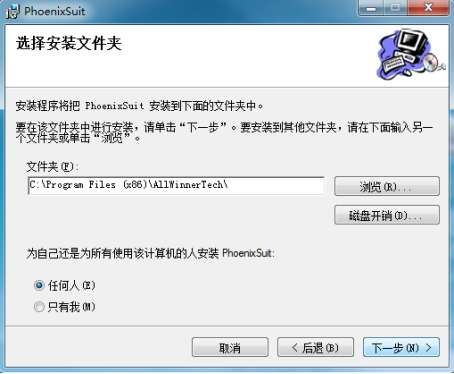

点击“下一步”，选择“浏览”，选择安装路径。选择“下一步”。

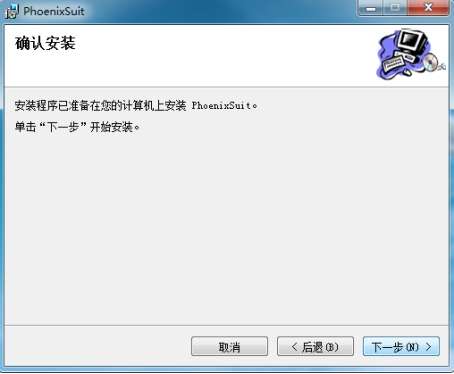

选择“下一步”，程序安装。

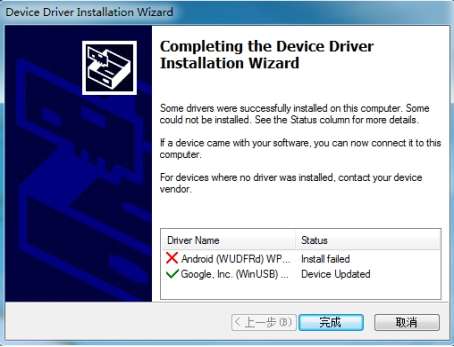

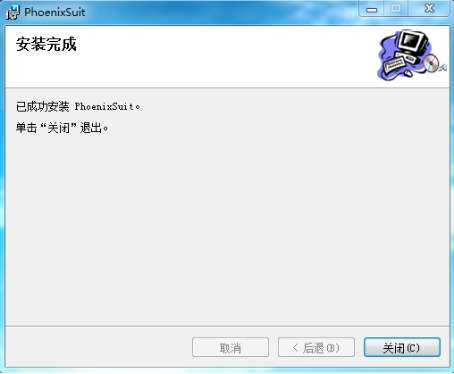

安装完成之后选择“完成”“关闭”。

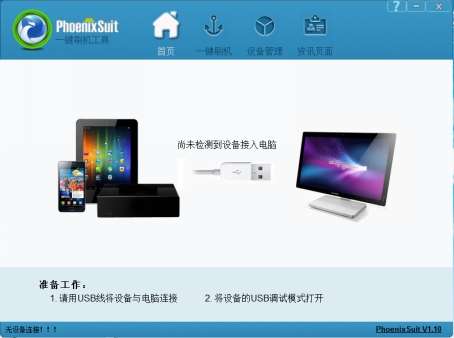

安装完成之后，桌面出现PhoenixSuit快捷方式，点击图标
打开USB烧写工具。

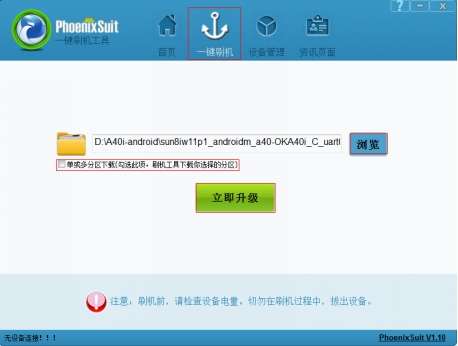

选择“一键刷机”项，选择“浏览”添加对应镜像路径。

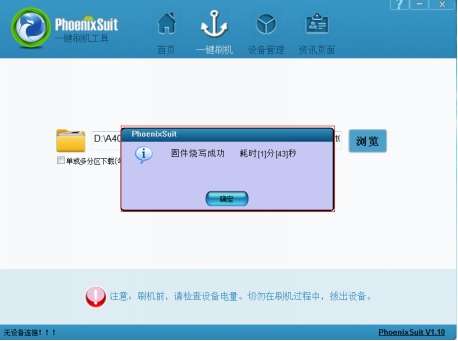

上电时，需要同时按下FEL(K3)和RESET(K7)键，然后松开RESET(K7)按键，此时核心板进入OTG烧写模式，然后松开FEL(K3)进行烧写状态；烧写完成后如下：
2、 SD卡烧写工具安装使用
1 用户资料\Android\工具\PhoenixCard_V310_20130618.rar
将PhoenixCard_V310_20130618.rar在windows下解压后，双击PhoenixCard.exe运行。
PhoenixCard软件用于将待量产的固件通过SD卡读卡器写入SD卡中。 用户可以选择不同的模式将SD卡烧写成量产模式或者是启动模式，烧写完成后可以用烧写好的SD卡来进行设备量产或者启动。

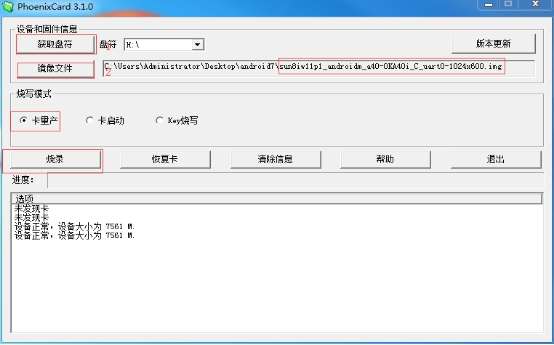

PhoenixCard软件界面如下：
SD读卡器卡插入电脑usb接口，点击[获取盘符]，点击[镜像文件]浏览A40i的固件镜像，选择[卡量产]，点击[烧录]，制卡完成状态：烧写完成后进度条完成。

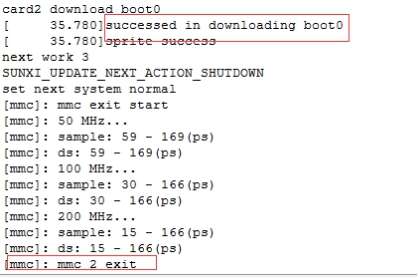

制作完成之后的卡，插入断电的开发板，上电。等待烧写，烧写完成后如下：
