国产助力！时钟同步服务器对电力系统有多重要？
随着计算机和

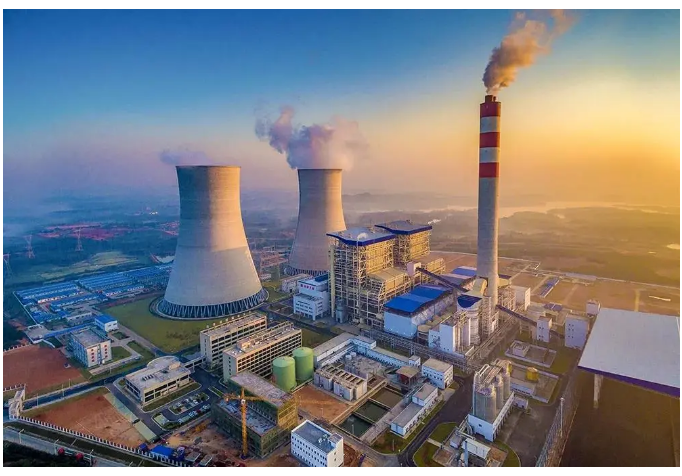

网络通信技术的飞速发展，火电厂热工自动化系统数字化、网络化的时代已经到来。一方面它为控制和信息系统之间的数据交换、分析和应用提供了更好的平台，另一方面对各种实时和历史数据时间标签的准确性提出了更高的要求。
使用价格并不昂贵的卫星
时钟来统一全厂各种系统的时钟，已是目前火电厂设计中采用的标准做法。
电厂内的机组分散控制系统、辅助系统可编程控制器、厂级监控信息系统、电厂管理信息系统(MIS)等主时钟通过合适的GPS时钟信号接口，得到标准的TOD时间，然后按各自的时钟同步机制，将系统内的时钟偏差限定在足够小的范围内，从而达到全厂的时钟同步。
一、时钟系统的组成
时钟同步系统有多种组成方式，其典型形式有两种，分别如下：
1、单主钟时钟同步系统

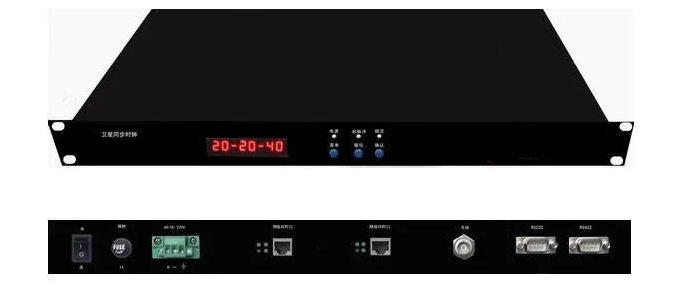

由一台主时钟、多台从时钟和信号传输介质组成，用以为被授时设备或系统对时，根据实际需要和技术要求，主时钟可留有接收上一级时钟同步系统下发的有线时间基准信号的接口。
2、双主钟时钟同步系统
由两台主时钟、多台从时钟和信号传输介质组成，用以为被授时设备或系统对时。根据实际需要和技术要求，主时钟可留有接收上一级时间同步系统下发的有线时间基准信号的接口。
二、时钟同步系统的配置
1、单主钟时钟同步系统

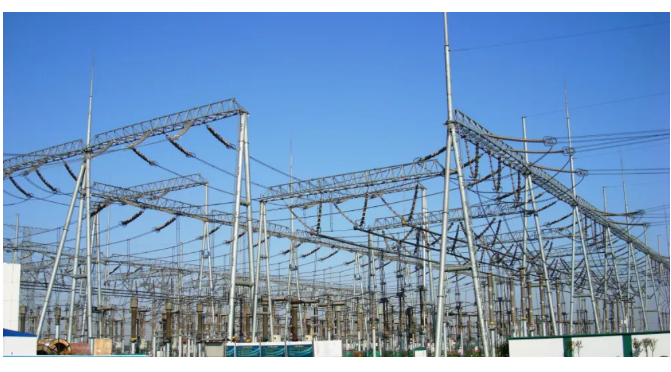

北斗+GPS，适用于小型发电厂、35kV及以下变电站。
2、双主钟时钟同步系统
双北斗+双GPS，适用于各级调控中心、大型发电厂、110kV及以上变电站。
三、时钟同步系统的基本组成

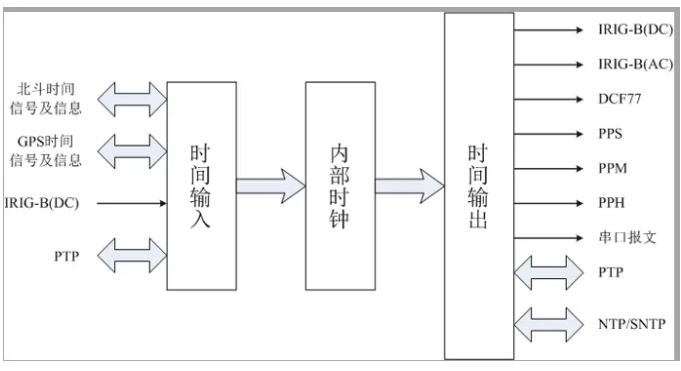

时钟同步装置主要由3大部分组成：时钟输入单元、内部时钟单元和时间输出单元。
输入装置的时间信号和时间信息的精度必须不低于装置输出的时间信号和时间信息的精度要求，以确保被授时设备正常工作。
四、国产化
方案的技术应用

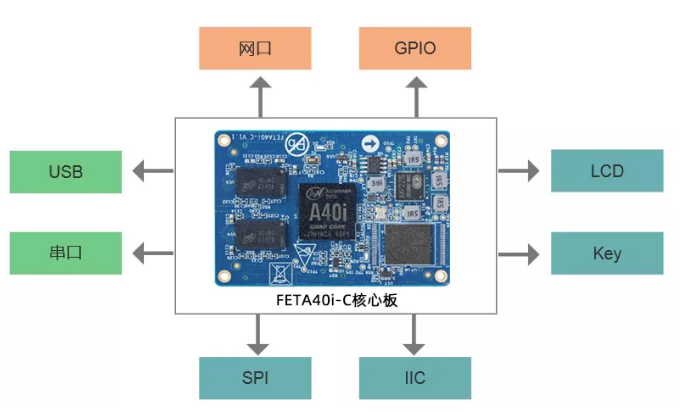

电源保障：双电源供电，互为主备
LCD：显示屏，
人机交互
Key：前面板的按键
SPI：接FPGA，与FETA40i-C做信息交互
串口：接GPS模块和北斗模块
GPIO：控制中断
网口：2路，做通讯授时
*平台优势
*详细参数

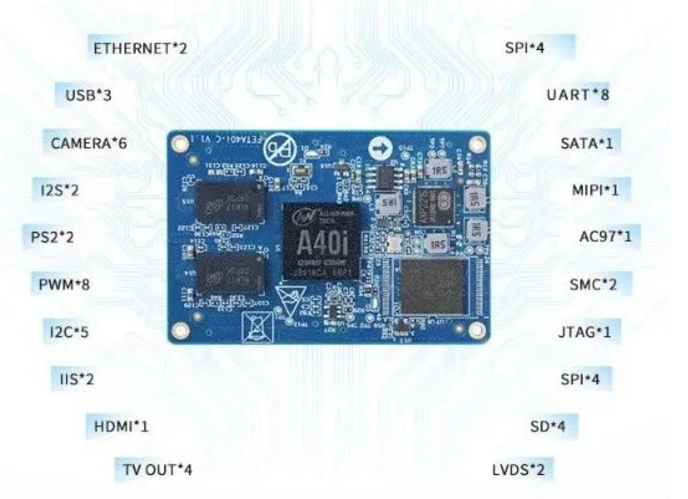

● 全志工业级A40i四核Cortex-A7，主频最高为1.2GHz，集成Mali-400MP2 GPU；
● 支持双屏同显异显和多种
显示接口RGB/MIPI /双8位 LVDS /HDMI/TV OUT，1920x1080@60fps；
● 支持1路
千兆网络，1路百兆网络，支持WiFi/BT4.0，支持4G；
● 支持多路摄像头输入，两路DVP摄像头接口，最高支持500W像素，四路TVIN，支持NTSC与 PAL制式;
● CPU内部集成Audio Codec，支持1路差分PHONEOUT，1路立体声耳机输出 ,1路microphone输入；
● 外部扩展接口丰富UA
RT *8、SD*4、USB*3、SPI *4、IIC*5、SATA、PWM*8等；
