线序图测试看似是最基本的铜线布线测试，所以并不那么重要，但其实是最关键的测试之一。尽管蓝色、橙色、绿色和棕色的线对颜色可以帮助您通过线序列图测试，但是测试本身与颜色没有任何关系。

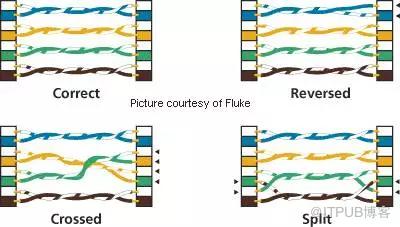

虽然线序图测试没有验证带宽性能，也不能让我们知道某个传输设施是否支持特定的以太网应用程序，但它是整个过程中的第一个测试，以便了解线缆是否连接好，以及四对导线是否都正确连接到远端相应的引脚上。为了达到这一目的，线序图测试将检查开路、短路、反向接线对、交叉接线对和串扰接线对。
如果直流信号无法到达另一端，则表示线路断开;如果信号混合到另一根导线中，这两根导线就会短路。
如果一对导线的另一端变成了相反的极性，则称为反向连接对(也称为正/负反向连接)。例如，当一对导线分别接在引脚4-5和5-4上时。
如果一对导线中的两根导线分别连接到另一端不同对的对应位置，则称为交叉对。例如，当一对导线连接一端为3-6，另一端为4-5。
线序图测试中最难发现的是分拆线对。当引脚到引脚之间存在连通性，但实际的线对是分裂的，它被称为分裂对。例如，假设有一对导线连接到4-5针上，其中一根导线两端连接到7针上;另一对应该连接到引脚7-8，但其中一根线是连接到两端的引脚5。
分裂对的问题是，它仍然可以通过简单的直流开关测试。然而，近端串扰测试将不合格和非常明显。
