环形导轨输送线 （ 又称 精密链节输送线 ） 基于小型精密零部件产品自动化生产中在各工序间对产品“间歇动 - 停输送定位”的场景， 深圳 倍泰科技推出了精密链节输送线IC 80 和 IC 120, 相比目前市场上同 种 功能的直线模组环形导轨输送线和凸轮分度盘设计，其具有无需二次重复定位、缩短 了 生产节拍、优化设备设计布局、直线型排布 生 产线、节约 了 场地空间的独特优势。广泛应用于汽车零部件，电气开关类组装，3C 消费电子，新能源圆柱锂电池，医疗耗品包装检测等行业的自动生产中。

规格型号说明

       IC80/120  -  XXXX

（产品系列代号）-（链节间距）-（主/从动轮中心距直线长度）

  如IC 80-1440 表示型号规格 IC 80，相邻链节间距80 mm,主从动轮间中心距为 1440 mm（单侧直线段18个链节，总链节  数48）的输送线

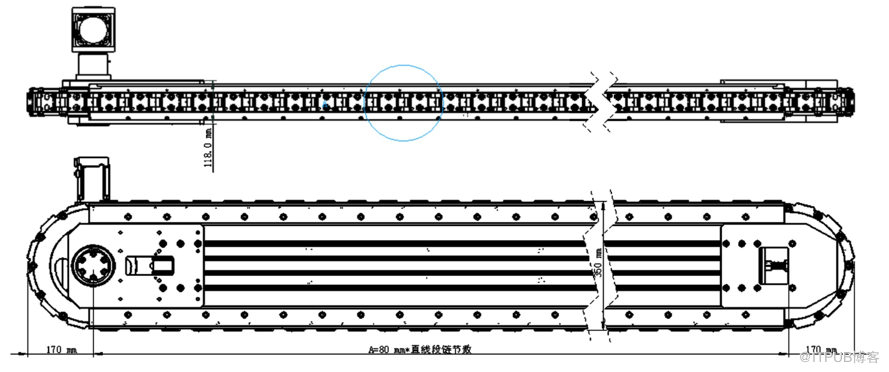

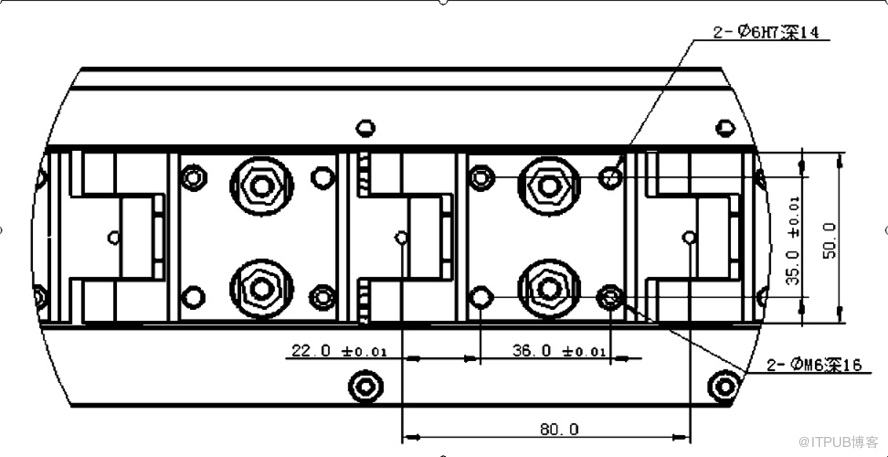

尺寸参数

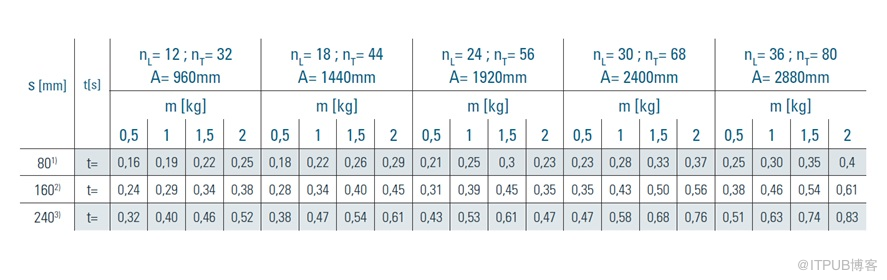

性能参数

s=" 动 - 停 " 节拍行程       nL= 直线段链节数           m= 链节质量

t=" 动 - 停 " 节拍时间       nT= 输送线总链节数        A= 中心距 ( 驱动轮 - 从动轮 )

1 ）每分度移动一个链节

2 ）每分度移动 2 个链节

3 ）每分度移动 3 个链节

* 输送线直线段可以 80mm 为单位定制长度，不限于上表所列

定位精度

精密加工铝合金链节，运动惯性更小，负载更高，淬硬精加工钢制导轨，硬度高更耐磨，保证长期寿命和精度，凸轮弦线预加载荷张紧，无回退误差 , 无累积误差，重复精度可达± 0.05mm ；

动力配置

动力系统可选用伺服电机搭配减速机配置，任意位置驻停，也可采用分割器加变频电机驱动。铝制链节，需求功率更小，分度响应时间更短，可达 120 cycles/minute ；

低维护周期

带密封凸轮随动器和深沟球轴承，所有滚动轴承件均为进口品牌，质量可靠有保证，滚动件无需额外维护，使用过程无需频繁调整张紧，正常使用维护周期长达一年；
