数字孪生可视化场景中的摄像机，与大家拍照时使用相机的功能相似，数字孪生可视化场景中用摄像机来确定观察 3D 场景的视角。摄像机包含两个重要的位置参数：镜头位置 position 和被拍摄物体的位置 target (又叫目标点)。

1、设置摄像机位置

将下面的代码输入到项目文件中，获取当前摄像机 camera 的 position 和 target 属性，就可以得到数字孪生可视化场景中摄像机的位置信息，也可以将其打印在控制台中。

// 加载场景代码
var app = new THING.App({
 url: 'https://www.thingjs.com/static/models/storehouse' // 场景地址
});

var pos = app.camera.position; //获取摄像机镜头位置
var target = app.camera.target; //获取摄像机目标点位置

console.log(pos);
console.log(target);

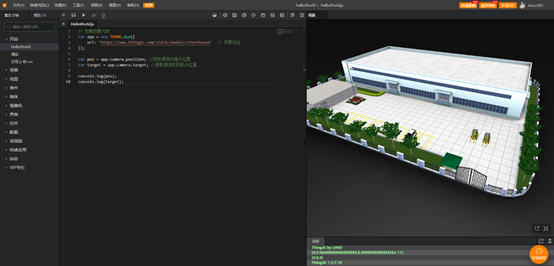

运行项目后，在预览窗口，可以展示出创建的数字孪生可视化物体，如下图所示。

通过摄像机的 fit() 方法，也可以设置摄像机位置。

var app = new THING.App({
 url: 'https://www.thingjs.com/static/models/storehouse' // 场景地址
});

// 加载完成事件
app.on('load', function (ev) {
 /* 参数:
 ev.campus 园区,类型:Campus
 ev.buildings 园区建筑物,类型:Selector
 */
 var campus = ev.campus;
 console.log('after load ' + campus.id);

 app.camera.fit({
 position: [100, 100, 100],
 target: [0, 0, 0]
 });
});

运行项目后，在预览窗口，可以展示出创建的数字孪生可视化物体，如下图所示。

2、设置摄像机飞行

通过 camera 的 flyTo() 方法，可以让摄像机飞行到某位置或物体。

app.camera.flyTo({
 name: value,
})

可以通过 app.camera.flying 属性，判断摄像机是否在飞行。

可以通过 app.camera.stopFlying() 来停止摄像机飞行。

3、设置摄像机旋转

通过 camera 的 rotateAround() 方法，可以让摄像机绕某点或某物体旋转

app.camera.rotateAround({
 name: value,
})

4、控制摄像机交互

ThingJS 摄像机提供了默认的平移、旋转、缩放的交互操作。

可以通过以下脚本对摄像机添加不同的交互控制，按照自己的需求进行选择。

// 关闭所有默认的交互操作（旋转、平移、缩放）；
app.camera.inputEnabled = false;
// 关闭默认的平移操作；
app.camera.enablePan=false;
// 关闭默认的旋转操作；
app.camera.enableRotate=false;
// 关闭默认的缩放操作；
app.camera.enableZoom=false;

// 设置鼠标输入时移动摄像机的速度
app.camera.mousePanSpeed = 10;
// 设置键盘输入时移动摄像机的速度
app.camera.keyPanSpeed = 10;

// 设置摄像机水平角度范围[最小值, 最大值]
app.camera.yAngleLimitRange = [30, 60];
// 设置摄像机俯仰角度范围[最小值, 最大值]
app.camera.xAngleLimitRange = [30, 60];

// 摄像机水平移动 10m
app.camera.move(10, 0);
// 摄像机垂直移动 10m
app.camera.move(0, 10);
// 摄像机向前推进 10m
app.camera.zoom(10);

// 设置摄像机target为圆心转在水平方向上旋转的夹角增量
app.camera.rotateY(20);
// 设置摄像机target为圆心转在竖直方向上旋转的夹角增量
app.camera.rotateX(20);

// 切换成 3D 模式
app.camera.viewMode = THING.CameraView.Normal;
// 切换成 2D 模式
app.camera.viewMode = THING.CameraView.TopView;

—————————————————

数字孪生可视化：https://www.thingjs.com/
