只要是有形的事物，就有线条的存在。例如墙面的造型是线条的构成，地理中的线条又是什么类型呢？ThingJS推荐了三种经典样式。

空间数据在地图上以图层（Layer)的形式呈现，图层通过符号和标注来呈现数据。图层可以是不同类型的内容形式，例如点、线、面、栅格、图片等内容。

线条定义为由画笔绘出来的标记，或两个对象或元素相交处创建的线条。它定义了绘画的主题，并帮助我们暗示事物的运动。

什么是 " 线 " ？瑞士著名艺术家保罗克利（ 1879-1940 ）给出了迄今为止最好的描述： :“ 用一根线条去散步 , 一根线条可以成为一幅画中的重要因素之一。它可以有他自己的一种生命 , 一种表现力 , 以及它自己的个性特征。 ” 它是如此真实的陈述和一点智慧，激发了几代人对艺术的追求。然而，我们必须变得更正式一点。线条是几乎每一件艺术作品所依赖的最基本的设计工具。线条有长度、宽度、音调和纹理。它可以划分空间，定义形式，描述轮廓，或建议方向。你可以在每种艺术中找到一条直线。当然，还有线条画，甚至最抽象的绘画也是以线条为基础的。没有线条，形状不能被注意到，纹理不能被发现，音调不能增加深度。当然，你所做的每一个标记都是一行，只要它不是一个点。一组线（或点）可以做成一个形状，一系列线（或点）可以做成一个图案。

GeoLine 是带有地理位置（coordinates）的线要素，也可以添加属性字段（userdata）以存储其他信息。

GeoLine 的样式，按线的形状，可分为：像素线（Line）、管状线（PipeLine）、片状线（Plane）；按渲染类型，可分为：矢量渲染（vector）和贴图渲染（image）

下面分别讲一下不同的线要素类型，是如何实现其样式的。

像素线（Line）

vector样式

var  geoLine = app.create({
type: 'GeoLine',
name: '像素线',
coordinates: [
    [116.36808335781097, 39.90587231918103],
    [116.37653768062592, 39.90584351388183],
    [116.38541042804717, 39.90609864611045],
    [116.3970512151718, 39.90649780269116],
    [116.40042006969452, 39.906604792719634],
    [116.40524268150331, 39.90675293248321],
    [116.41170680522919, 39.90692987678102]
],
renderer: {
    lineType: 'Line',
    type: 'vector', // 代表纯色渲染
    color: [255, 0, 0],
    // opacity:0.2 ,// 设置不透明度 默认是1
    // speed: 1 ,// 流动效果速度， 默认是0 不流动；speed 可正可负，正负代表流动方向
    // effect: true // 线发光效果 默认为 false 不开启
}
});

参数说明

lineType : ’Line’代表 线的形状类型为 像素线

type : 'vector'代表 线渲染类型为矢量纯色渲染

color : 设置线的颜色，可为rgb数组（[255,0,0]）、rgb字符串（’rgb(255,0,0)’）、十六进制字符串（‘#ff0000’）

opacity : 设置线的不透明度，默认是1

speed : 设置流动效果速度，默认是0（不流动），speed可正可负，正负代表流动方向

effect : 设置是否开启线发光效果，默认为false（不开启发光特效）

Image样式

renderer: {

    lineType: 'Line',

    type: 'image', // 代表贴图渲染

    imageUrl: '/guide/image/uGeo/path.png',

    numPass: 3,

    speed: 0.5, // 流动效果速度， 默认是0 不流动；speed 可正可负，正负代表流动方向

    // effect: true // 线发光效果 默认为 false 不开启

}

参数说明

·            lineType : ’Line’ 代表 线的形状类型为 像素线

·            type : 'image' 代表 线渲染类型为贴图渲染

·            imageUrl : 使用贴图的url地址

·            numPass : 贴图通道叠加数（默认为1）一般来说该数值越大，线越亮

·            speed : 设置流动效果速度，默认是0（不流动），speed可正可负，正负代表流动方向

·            effect : 设置是否开启线发光效果，默认为false（不开启发光特效）

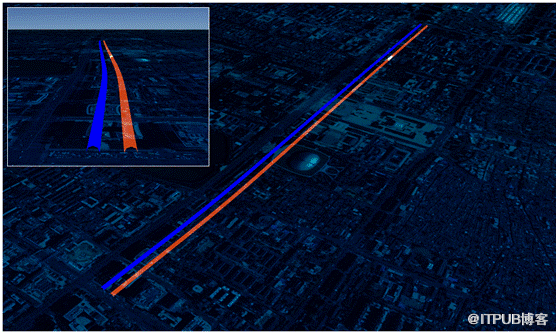

管状线（PipeLine）

 var geoLine = app.create({

    type: 'GeoLine',

    name: '管状线',

    coordinates: [

        [116.36808335781097, 39.90487231918103],

        [116.37653768062592, 39.90484351388183],

        [116.38541042804717, 39.90509864611045],

        [116.3970512151718, 39.905497802691166],

        [116.40042006969452, 39.905604792719636],

        [116.40524268150331, 39.90575293248321],

        [116.41170680522919, 39.90592987678102]

    ],

    renderer: {

        lineType: 'Pipe',

        type: 'vector', // 代表纯色渲染

        width: 10, // 设置管线半径（单位米）

        color: [0, 0, 255],

        // opacity: 0.2,// 设置不透明度 默认是1

        // effect: true // 线发光效果 默认为 false 不开启

    }

});

renderer 参数中：

·            lineType ：’Pipe’代表 线的形状类型为 管状线

·            type ：'vector'代表 线渲染类型为矢量纯色渲染

·            width ：设置管线的半径（单位为米）

·            color ：设置线的颜色，可为rgb数组（[255,0,0]）、rgb字符串（’rgb(255,0,0)’）、十六进制字符串（‘#ff0000’）

·            opacity ：设置线的不透明度，默认是1

·            effect ：设置是否开启线发光效果，默认为false（不开启发光特效）

注意事项

注意：矢量纯色渲染的管状线暂不支持设置speed（即展示流动效果）

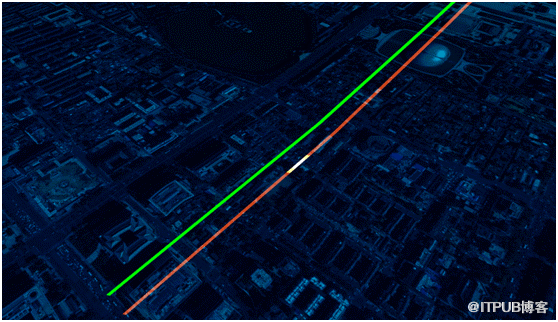

片状线

 var geoLine = app.create({

    type: 'GeoLine',

    name: '片状线',

    coordinates: [

        [116.36808335781097, 39.90387231918103],

        [116.37653768062592, 39.90384351388183],

        [116.38541042804717, 39.904098646110455],

        [116.3970512151718, 39.90449780269117],

        [116.40042006969452, 39.90460479271964],

        [116.40524268150331, 39.90475293248321],

        [116.41170680522919, 39.904929876781026]

    ],

    renderer: {

        lineType: 'Plane',

        type: 'vector', // 代表纯色渲染

        width: 5,// 设置线宽 单位为像素

        color: [0, 255, 0],

        // opacity: 0.2,// 设置不透明度 默认是1

        // speed: 1 ,// 流动效果速度， 默认是0 不流动；speed 可正可负，正负代表流动方向

        // effect: true // 线发光效果 默认为 false 不开启

    }

});

renderer 参数中：

·            lineType ：’Plane’代表 线的形状类型为 片状线

·            type ：'vector'代表 线渲染类型为矢量纯色渲染

·            width ：设置线宽（单位为像素）

·            color ：设置线的颜色，可为rgb数组（[255,0,0]）、rgb字符串（’rgb(255,0,0)’）、十六进制字符串（‘#ff0000’）

·            opacity ：设置线的不透明度，默认是1

·            speed ：设置流动效果速度，默认是0（不流动），speed可正可负，正负代表流动方向

·            effect ：设置是否开启线发光效果，默认为false（不开启发光特效）

Image 样式

 var geoLine = app.create({

type: 'GeoLine',

name: '片状线带贴图',

coordinates: [

[116.36808335781097, 39.90337231918103],

[116.37653768062592, 39.90334351388183],

[116.38541042804717, 39.90359864611045],

[116.3970512151718, 39.903997802691165],

[116.40042006969452, 39.904104792719636],

[116.40524268150331, 39.90425293248321],

[116.41170680522919, 39.90442987678102]

],

renderer: {

lineType: 'Plane',

type: 'image', // 代表贴图渲染

width: 5, // 设置线宽 单位为像素

imageUrl: '/guide/image/uGeo/path.png',

numPass: 3,

speed: 0.5, // 流动效果速度， 默认是0 不流动；speed 可正可负，正负代表流动方向

// effect: true // 线发光效果 默认为 false 不开启

}

});

renderer 参数中：

·            lineType ：’Plane’代表 线的形状类型为 像素线

·            ype ：'image'代表 线渲染类型为贴图渲染

·            imageUrl ：使用贴图的url地址

·            width ：设置线宽（单位为像素）

·            numPass ：贴图通道叠加数（默认为1）一般来说该数值越大，线越亮

·            speed ：设置流动效果速度，默认是0（不流动），speed可正可负，正负代表流动方向

·            effect ：设置是否开启线发光效果，默认为false（不开启发光特效）

以上就是 ThingJS 之 Citybuilder 三种地理位置线条的设置方法。

 地理线条的动效更加迷人，ThingJS不断优化CityBuilder的3D渲染功能，快试试告诉我效果！
