计算节点	xx.xx.xx.170	前端库CSS及DSC
计算节点	xx.xx.xx.171	前端库CSS及DSC
存储节点	xx.xx.xx.173	存储服务器SS1
存储节点	xx.xx.xx.174	存储服务器SS2
日志节点	xx.xx.xx.172	目录服务器后台库日志服务器

#提前规划好需要部署的环境

# 注意关闭所有的服务器的防火墙

systemctl stop firewalld

# 首先在所有的节点上安装数据库软件

一、配置存储节点

（1）分别在 2 台 SS 节点初始化 SS 并启动。我们这里以 SS1 为例 :
初始化：

[root@localhost /]# chown -R dmdba:dinstall /DM8

./dmdssinit path=/DM8 inst=SS1 port=35300 REGION_SIZE=2 DBF_SIZE=102400 RLOG_SIZE=128

./dmdssinit path=/DM8 inst=SS2 port=35300 REGION_SIZE=2 DBF_SIZE=102400 RLOG_SIZE=128

# 注意此参数 DBF_SIZE=102400 越大越好，最小 20G 否则在部署好之后就会在创建表空间的时候报错磁盘空间不足，因为一个宏区默认的大小就是 10G ，也就是说 10G 的大小初始化之后就满了。

# 完成之后就会在这个路径下生成这些文件。

（2 ）启动DSS

方法一：临时启动

./dmdss path=/DM8/SS2/dss.ini

方法二：注册服务后启动

在其他 2 个 SS 节点重复以上操作。注意替换实例名

建议把 DSS 注册成服务再用服务启动，用 root 执行如下命令进行注册

/home/dmdba/dmdbms/script/root/dm_service_installer.sh -t dmdss -p ss1 -dss_ini /DM8/SS1/dss.ini

/home/dmdba/dmdbms/script/root/dm_service_installer.sh -t dmdss -p ss2 -dss_ini /DM8/SS2/dss.ini

启动：

systemctl start DmDSSServicess1

systemctl start DmDSSServicess2

ps -ef|grep dmdss

二、日志节点操作

1 初始化后台库

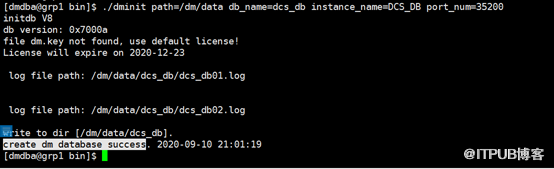

./dminit path=/DM8 db_name=dcs_db instance_name=DCS_DB port_num=35200

# 成功安装

1.1 注册服务启动数据库

/home/dmdba/dmdbms/script/root/dm_service_installer.sh -t dmserver -p dcs -dm_ini /DM8/dcs_db/dm.ini

1.2 前台启动目录库

./dmserver /DM8/dcs_db/dm.ini

1.3 后台启动目录库

[root@localhost ~]# systemctl start DmServicedcs

# 启动数据库服务

ps -ef|grep dm.ini

1.4 初始化 TDD 环境

启动 DISQL, 初始化后台数据库的 DMTDD 环境

./disql SYSDBA/SYSDBA:35200

SP_DFS_DCS_INIT(1);

# 此时 DCS 默认端口为 3333 ，可以通过修改 DCS.INI 更改 DCS 的端口等信息

2 启动 DCS 服务

2.1 创建 dcs.key ：

./dmdcs -init=1 user=SYSDBA PASSWORD=SYSDBA PATH=/DM8/scs.key

2.2 启动 DCS 的两种方法

（ 1 ）直接命令行前台启动：

./dmdcs server=xx.xx.xx.172:35200

（ 2 ）注册服务并启动：

注册服务时需要指定 dcs.ini 文件，默认没有该文件。所以该文件需要手动建立并添加内容。

编写 dcs.ini 文件

vi /DM8/dcs.ini

/home/dmdba/dmdbms/script/root/dm_service_installer.sh -t dmdcs -p dcs -server xx.xx.xx.172:35200 -dcs_ini /DM8/dcs.ini

启动 DCS ：

systemctl start DmDCSServicedcs

3 添加 RS 和 SS

3.1 添加存储 SS 服务

使用 dmdcstool 工具添加 FD 和 SS ，注意这里 dmdcstool 必须连接的是 DCS ，而不是 RS ，注意端口号。

./dmdcstool host=xx.xx.xx.172 port_num=3333

DCS>add micro fault domain fd1

DCS>add micro fault domain fd2

DCS>add micro storage server SS1 (' xx.xx.xx.173' : 35300) in fd1

DCS>add micro storage server SS2 (' xx.xx.xx.174' : 35300) in fd2

DCS>alter storage server refresh size

DCS>alter storage server open

3.2 添加组和 RS

./dmdcstool host= xx.xx.xx.172 port_num=3333

# 还是在目录服务器里面添加

DCS>add group grp1

DCS>add rlog server "DRS" (' xx.xx.xx' : 3332) group grp1

注意

1 ： RS 和组是一对一的关系。
2 ：若想支持多 RS ，这里需要创建多个组，然后把不同的 RS 添加到不同的组里。

3.3 启动 RS

在 /DM8 目录下创建 drs.ini 文件，并添加如下内容：

vi /DM8/drs.ini

NSTANCE_NAME = DRS # 实例名，默认 DRS

SYSTEM_PATH = /DM8/drs # 系统路径

PORT_NUM = 3332 #DRS 对外提供服务的监听端口，默认 333

# 该 PORT_NUM 值与上一步的 add rlog server 中的端口号一致

DCS_IP = xx.xx.xx.172 # 依赖的 DCS 的 IP

DCS_PORT = 3333 # 依赖的 DCS 的端口

MEMORY_POOL = 100 # 使用的内存池大小，单位 M

TASK_THREAD_NUM = 10 # 任务线程数

LOCAL_ARCH_PATH = /DM8/larch # 本地归档目录

启动 RS, 同样有两种方式：

（ 1 ）命令行直接启动：

./dmdrs path=/DM8/drs.ini

（ 2 ）注册服务并启动：

/home/dmdba/dmdbms/script/root/dm_service_installer.sh -t dmdrs -p drs -drs_ini /DM8/drs.ini

[root@localhost ~]# systemctl start DmDRSServicedrs

3.4 创建存储目录

./dmdcstool host= xx.xx.xx .172 port_num=3333

DCS>create dir '/dameng/dsc/asmdisks'

三、搭建两节点 DSC

1 在两个节点的 /DM8 下面分别创建 dsc 目录

1.1 创建 dsc 目录

[dmdba@localhost DM8]$ mkdir dsc

# 注意这个目录建在哪叫什么名字都可以，看自己的安装习惯。只在一个计算节点上创建即可，之后的文件我们都可以放到这个路径下，然后一起复制给另一个节点。

1.2 编写 dmdcr_cfg.ini 配置文件

# 注意：此文件非常重要如果参数写错可能导致出现各种问题，一定要对比好。

vi /DM8/dsc/dmdcr_cfg.ini

DCR_N_GRP = 2

DCR_VTD_PATH = $/dameng/dsc/asmdisks/vtd.asm

DCR_OGUID = 65535

[GRP]

DCR_GRP_TYPE = CSS

DCR_GRP_NAME = GRP_CSS

DCR_GRP_N_EP = 2

DCR_GRP_DSKCHK_CNT = 10

[GRP_CSS]

DCR_EP_NAME = CSS0

DCR_EP_HOST = xx.xx.xx.170

DCR_EP_PORT = 35641

[GRP_CSS]

DCR_EP_NAME = CSS1

DCR_EP_HOST = xx.xx.xx.171

DCR_EP_PORT = 35641

[GRP]

DCR_GRP_TYPE = DB

DCR_GRP_NAME = GRP_DSC

DCR_GRP_N_EP = 2

DCR_GRP_DSKCHK_CNT = 10

[GRP_DSC]

DCR_EP_NAME = DSC0

DCR_EP_PORT = 35610

DCR_CHECK_PORT = 35657

[GRP_DSC]

DCR_EP_NAME = DSC1

DCR_EP_PORT = 35610

DCR_CHECK_PORT = 35657

1.3 创建 dmdfs.ini 配置文件

vi /DM8/dsc/dmdfs.ini

DFS_HOST = xx.xx.xx.172

DFS_PORT = 3332

DFS_COPY_NUM = 2

2 使用 dmasmcmd 工具初始化

./dmasmcmd dfs_ini=/DM8/dsc/dmdfs.ini

ASM>create emptyfile '/DM8/asmdisks/dcr.asm' size 32

ASM>create emptyfile '/DM8/asmdisks/vtd.asm' size 32

ASM>create dcrdisk '/DM8/asmdisks/dcr.asm' 'dcr' 32

ASM>create votedisk '/DM8/asmdisks/vtd.asm' 'vtd' 32

ASM>init dcrdisk '/DM8/asmdisks/dcr.asm' from '/DM8/dmdcr_cfg.ini' identified by 'hust4400'

ASM>init votedisk '/DM8/asmdisks/vtd.asm' from '/DM8/dmdcr_cfg.ini'

# 将本地文件系统 dcr/vtd 存入 RS

ASM>init ddfsdcr '$/dameng/dsc/asmdisks/dcr.asm' from '/DM8/asmdisks/dcr.asm'

ASM>init ddfsvtd '$/dameng/dsc/asmdisks/vtd.asm' from '/DM8/asmdisks/vtd.asm'

3 创建 dminit.ini 配置文件

vi /DM8/dsc/ dminit.ini

db_name = dsc

system_path = /DM8

system = $/dsc/system.dbf

system_size = 128

roll = $/dsc/roll.dbf

roll_size = 128

main = $/dsc/main.dbf

main_size = 128

ctl_path = $/dsc/dm.ctl

ctl_size = 8

log_size = 256

dcr_path = $/dameng/dsc/asmdisks/dcr.asm

dcr_seqno = 0

auto_overwrite = 0

page_size = 8

extent_size = 32

CASE_SENSITIVE =0

UNICODE_FLAG =1

dfs_db_name = db_dsc

share_flag = 1

dfs_flag = 1

dfs_path = $/dameng

dfs_host = xx.xx.xx.172

dfs_port = 3332

dfs_copy_num = 2

[dsc0]

config_path = /DM8/dsc/dsc0

port_num = 35610

mal_host = xx.xx.xx.170

mal_port = 35680

[dsc1]

config_path = /DM8/dsc/dsc1

port_num = 35610

mal_host = xx.xx.xx.171

mal_port = 35680

4 初始化库

哪个几点上有 dminit.ini 文件就在哪个节点上操作。

./dminit control=/DM8/dminit.ini

5 将 dsc 目录复制到另一个节点

[dmdba@localhost bin]$ scp -r /DM8/dsc dmdba@ xx.xx.xx.171:/DM8/

6 编写 dmdcr 文件

# 文件放在哪不重要主要是要有权限，注意两个计算几点都要编写，注意文件名需要不一样来区分实例以及里面的内容参数是不一样的。

（ 1 ） vi /DM8/dsc/dmdcr0.ini

DMDCR_PATH = $/dameng/dsc/asmdisks/dcr.asm

DMDCR_SEQNO = 0

# 添加到节点 1

（ 2 ） vi /DM8/dsc/dmdcr1.ini

DMDCR_PATH = $/dameng/dsc/asmdisks/dcr.asm

DMDCR_SEQNO = 1

7 向 DMTDD 添加前端数据服务器

在任意 DSC 节点启动 dmdcstool ，连接 DCS 并执行添加命令：

./dmdcstool host= xx.xx.xx.172 port_num=3333

DCS>add data server dsc0 group grp1 database db_dsc arch_dir '/DM8/dsc/dsc0/arch_dsc0'

DCS>add data server dsc1 group grp1 database db_dsc arch_dir '/DM8/dcs/dsc1/arch_dsc1'

# 在这个步骤最重要的是这两个服务名，这两个服务名的参数主要是根据 dminit.ini 和 dmdcr_cfg.ini 文件中的参数来定义的。

8 启动 CSS 服务

（ 1 ）计算节点点 1

./dmcss dcr_ini=/DM8/dsc/dmdcr0.ini dfs_ini=/DM8/dmdfs.ini

（ 2 ）计算节点 2

./dmcss dcr_ini=/DM8/dsc/dmdcr1.ini dfs_ini=/DM8/dsc/dmdfs.ini

# 在启动 CSS 服务之前需要重新执行一下 ./dmasmcmd 初始化的操作。

./dmasmcmd dfs_ini=/DM8/dsc/dmdfs.ini

ASM>init dcrdisk '/DM8/asmdisks/dcr.asm' from '/DM8/dsc/dmdcr_cfg.ini' identified by 'hust4400'

ASM>init votedisk '/DM8/asmdisks/vtd.asm' from '/DM8/dsc/dmdcr_cfg.ini'

ASM>init ddfsdcr '$/dameng/dsc/asmdisks/dcr.asm' from '/DM8/asmdisks/dcr.asm'

ASM>init ddfsvtd '$/dameng/dsc/asmdisks/vtd.asm' from '/DM8/asmdisks/vtd.asm'

9 启动DSC两个计算节点

（1）启动节点1

./dmserver /DM8/dsc/dsc0/dm.ini dcr_ini=/DM8/dsc/dmdcr0.ini

（ 2 ）启动节点 2

./dmserver /DM8/dsc/dsc1/dm.ini dcr_ini=/DM8/dsc/dmdcr1.ini

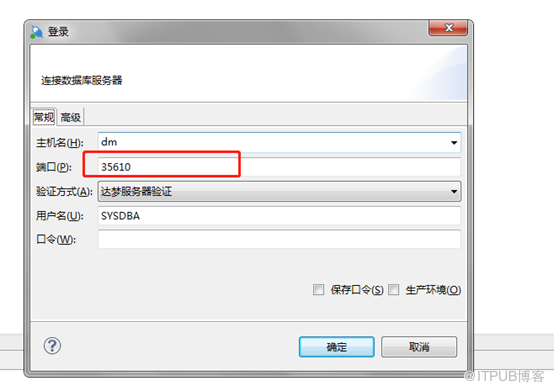

10 测试连接

结束：到这里一套五节点的DMTDD环境就安装完成了，达梦TDD是集高可用、分部式存储、数据守护等多种高级特性于一身的集群部署方案。具体的DMTDD原理请参考：

https://www.cndba.cn/dave/article/3735
