在TF 中文社区， 爱折腾的“实战派”们经常探讨有关 SDN和 Tungsten Fabric 的各种问题， 我们将其中的 精华部分 整理出来，形成 “ TF Q&A ” 栏目， 他们碰到 的困惑 、踩过的坑 ，也许正是你 想要 了解的——
Q ： 最近在做的小实验，OpenStack+Tungsten Fabric 模式的网络性能以及稳定性问题，但是因为没有瞻博的路由器，没有 gateway ， VM 无法访问外部网络。想请问有没有 OpenStack+ Tungsten Fabric 模式，有没有其他替代的访问外部网络的方式，并且有没有这方面的文档？
杨雨： 可以用vMX 或者更简单的 vSRX 。
https://github.com/Juniper/contrail-controller/wiki/Simple-Gateway 也可以用来做测试。
Q ： Tungsten Fabric 如何支持多个 VXLAN fabric ？（物理网建了 VXLAN fabric ，他们各自有各自的 gateway ， Tungsten Fabric 要跟这几个物理网的 fabric 打通，也就是说 Tungsten Fabric 里面管理的这些宿主机里面的 VM 或者容器的实例，能够跟物理 VXLAN 里面 BMS 裸金属服务器通起来，同时它能把不同的 fabric 里面的这些虚机连接到一起）
Edward Ting: 这个是可以做的，但它有一个plug in ，要自己写。因为物理的 Facebook 的 switch 或者 VXLAN fabric ，它们目前只支持 Juniper 的，但社区的版本是只支持 Juniper 的，然后怎么去配置这些东西，它在 5.1 版是用 ansible 或一些自动化的脚本做，社区的 UI 不能做这些事情。

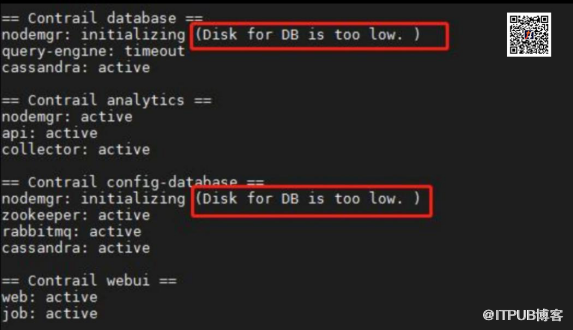

Q ： 有大神知道这个咋解决的吗（Disk for DB is too low ）？

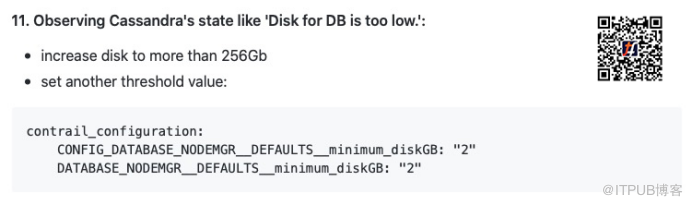

wenrui ： /etc/contrail/common.env ，需要把 config database 的 docker compose 重启一下，自己做 lab 的话，这个问题可以忽略，不影响功能。
https://github.com/Juniper/contrail-ansible-deployer/wiki/Provisioning-F.A.Q
Q ： 对于 Tungsten Fabric ， Overlay 隧道可以是基于 GRE/UDP 的 MPLS 隧道，也可以是 VXLAN 隧道。为什么要用 GRE/UDP 的 MPLS ？
JianXun-KkBLuE ：一个原因是之前 vxlan 还不够成熟，第二个是考虑可能 SP （运营商）的场景。
Wenrui ： Tungsten Fabric 一开始就是 vRouter 组网，是 L3 overlay ， Juniper 又比较擅长 MPLS ，另外十多年前 vxlan 也不太成熟，所以 vxlan 是后来支持的。
Q ： 咨询大家一个小白问题，DPDK 有没有 flow 模式和 packet 模式 ?
钱誉：http://doc.dpdk.org/guides/prog_guide/flow_classify_lib.html
可能未必是你所想的模式。有流分类库和数据包分发器库。
我的理解是这样的，因为在contrail
里默认就是基于
flow
的模式，跟
DPDK
网卡配置没有关系。默认情况下每个
vrouter
都有一个流标的。
contrail
还提供另一种包模式。
因为流不是无限的，而且很多时候我们不需要那么严格的流功能，那么流的意义就失去了，另一个主要原因就在于流是很废资源的，会在使用中窃取负载资源。
当然这个里面其实有利有弊存在，比如说包模式的优点在于出现故障时候能快速收敛，不需要时间去创建流，vrouter
上没有
SYN FLOOD
这种
DDOS
，因为
vrouter
不需要保持状态，当然缺点就是没有留就少了分析，网络策略不能实现
ACL
，不能进行镜像或者
steering
，仅仅支持单个
SI
服务链，也没有
RPF
等等。
[root@openshift-comp01 ~]# vif --get 3Vrouter Interface Tablevif0/3 OS: tap233eefc1-94 Type:Virtual HWaddr:00:00:5e:00:01:00 IPaddr:5.5.5.4Vrf:2 Mcast Vrf:2 Flags:PL3L2DUufEr QOS:-1 Ref:6[root@openshift-comp01 ~]# vif --get 3Vrouter Interface Tablevif0/3 OS: tap233eefc1-94 Type:Virtual HWaddr:00:00:5e:00:01:00 IPaddr:5.5.5.4Vrf:2 Mcast Vrf:2 Flags:L3L2DUufEr QOS:-1 Ref:6
开了包模式后你看Flags: 这个里面第一个 P 消失了。
Q ： Tungsten Fabric 目前能对接多少个 OpenStack 集群啊？ instances.yaml 配置文件中看不出可以定义多组的样子，难道是 1:1 然后做联盟？
杨雨：1:1 。
Q ： 请教下，Cloudify 已经比较成熟了吗？已经有一些公司在使用的成功案例吗？
杨雨：Cloudify 都大改过一次了， NFV 方面用来做 NFVO 还是比较多的，
https://www.mirantis.com/blog/which-nfv-orchestration-platform-best-review-osm-open-o-cord-cloudify/
Q ： Tungsten Fabric 支持 vlan aware vm 接入吗？

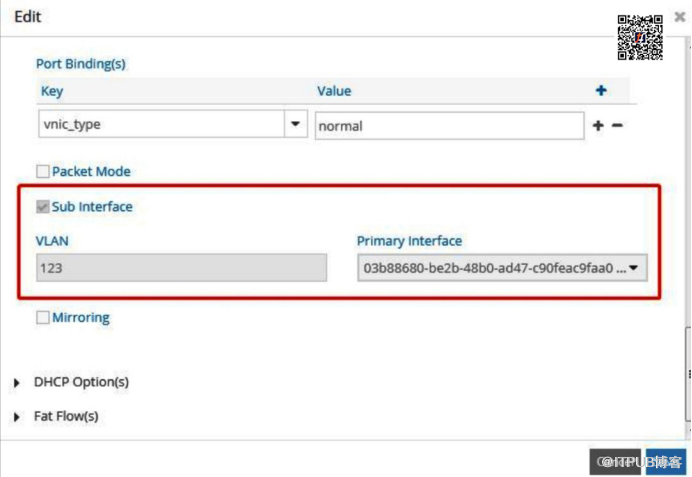

王峻：可以创建一个子接口port ，测试一下。
Q ： 哪位专家有Tungsten Fabric 体系架构文档 ?
陈刚：中文版本
https://tungstenfabric.github.io/website/L10N/Tungsten-Fabric-Architecture-CN.html
Q ： 有Tungsten Fabric 源码编译成 deb 或 rpm 包的链接或文档吗？
Shuqiang ：现在 Tungsten Fabric 直接下载 image ， ansible 部署好之后就可以用了，都用不着编译。可以从这里下载镜像 https://hub.docker.com/u/opencontrailnightly
Q ： Tungsten Fabric 有 rest api 文档吗？有没有写怎么传递参数？
Edward Ting:
http://configuration-schema-documentation.s3-website-us-west-1.amazonaws.com/R3.2/tutorial_with_rest.html 这个 3.2 基本类似， 2005 版也可以。有一些开放的库可以用，你不一定需要自己写。这个 api 文档里面，有一些参数，可以直接把 vnc-api 库拿过来用就行。
Q ： 阅读vRouter 的代码，想分析下数据层的数据流程，有参考资料吗？
杨雨：vRouter 的数据转发是在 kernel 层实现的，可以去 GitHub 搜索 contrail-vrouter 找到源代码。
Q ： vRouter ，是说的 EDGE 这个么？
Wenrui ： EDGE 是 nsx 里的 gateway ，就像 Tungsten Fabric 里的 VMX 。 Tungsten Fabric 在 VMware 环境的 vRouter 不是 EDGE 的作用，主要是用于内部 VN 。
Q ： DLR 这个是分布式路由器么？ NSX-T 和 NSX 又不一样。
Wenrui ： Tungsten Fabric 里的 vRouter 跟 dlr 比较像，在 VMware 里不太一样，是一个 VM ，实现方式是通过 portgroup 把 VM 的端口连到 vRouter VM 。
其实Tungsten Fabric 和 VMware 环境先后有三种集成方式， vCenter as compute （ contrail VM ）， vRO 集成， CVFM （商业版），现在商业版主要是做 CVFM 了。
Q ： Tungsten Fabric 的 vRouter 里， vhost0. 和 pkt0. 分别是什么作用？
钱誉：vhost0 是主机操作系统和 vRouter 之间的 Tap 接口。 vhost0 是主机操作系统使用的第 3 层接口。作为设置的一部分， Tungsten Fabric 软件会将 IP 配置从以太网端口迁移到 vhost0 。当主机操作系统的网络堆栈在 vhost0 接口上发送数据包时，它们将 vRouter 模块接收。 vRouter 依次路由数据包。当 vRouter 需要将数据包发送到 host-os 的网络堆栈时，它将通过 vhost0 接口进行传输。 pkt0 是 vRouter 和 vrouter-agent 之间的 Tap 接口。 vRouter 在该接口上捕获需要控制处理（例如流设置）的数据包。另外，当代理使用 pkt0 接口传输控制数据包（例如 ARP ）时。详细可参考：
Q ： 请问有vRouter 详细一点的资料吗 ?
钱誉：
https://github.com/Juniper/contrail-controller/wiki
https://github.com/tnaganawa/tungstenfabric-docs/blob/master/TungstenFabricKnowledgeBase.md
Q ： 如果OpenStack 集成了 Tungsten Fabric 控制器，那这个 OpenStack 能否通过 Ironic 组件部署裸机？
杨雨：可以，Contrail Command 可以实现，目前开源版本还没有这个功能，得自己改。简单的描述一下： 1. PXE OS Provision 时，要把物理机的 PXE 口对应交换机的口改到 Provision 的虚拟机网络，完成 TFTP 装机； 2. 装完机，把 PXE 口对应交换机的口改到业务虚拟网络； 3. 物理机下架或维护，需要报网口切换到用于清理的虚拟网络，完成清理； OVSDB 是过去时，现在是用 EVPN-VXLAN 。
Q ： PXE OS Provision 网络和 Ironic 的 tftp 是怎么配置才能互通呢？
杨雨：
https://www.juniper.net/documentation/en_US/contrail19/topics/concept/how-bms-manager-works.html
Q ： OpenStack project 删除了，但是 Tungsten Fabric 还有，就会出现错误…… UI 很多错误都二次封装了。导致看不到原来的错误。
Edward Ting: 以前的 5.1 有 bug ，我以前也遇到过这个问题。 UI 界面 bug 很多， 5.2 和 5.1 都是有这个问题， 5.1 比 5.2 好一些，但都有些 bug ，得自己修。我建议不要用 UI 。有两个原因，第一它有很多 bug ，第二它没有汉化。所以用 UI 大家可能会浪费更多时间，倒不如自己写 UI 。
Q ： nova_compute 和 nova_libvirt 一直 restarting ， docker logs 也看不到任何报错。 VT-x 已经开了，请问怎么排障啊？
陈刚：找到方法了，VM 上 systemctl disable libvirtd.service ， systemctl disable dnsmasq 之后，两个 docker 容器就正常了。
Q ： 有人用vqfx 遇到过这个问题吗？总是提示要登录 vc-m 。虚拟的还分主备引擎吗？
钱誉：用这个方法试试
https://andrewroderos.com/deploying-vqfx-on-vmware-esxi/
https://github.com/tonyliu0592/contrail/blob/master/doc/vqfx.md
Q ： 同网段跨节点交换mac 路由吗？类似于 l2vni ，还是只用 l3vni ，同网段用 arp proxy ？
JianXun-KkBLuE ： L3 。
Q ： 如果路由模式， VNF 可以配置一个网卡吗？还是必须 left 和 right 两个？
Wenrui ：必须是两个，分别连两个 VNF 。路由模式 VM 的网关也不在 VNF 上。
Q ： 两个网卡，是不是虚拟机的两个网卡都要配置IP ？
Wenrui ：嗯， VNF 是 L2 或 L3 都可以，但是需要连接不同子网。其实有没有地址对 Tungsten Fabric 来说都一样，即使是 L3 ，业务 VM 的网关也不在 VNF 上。
Q ： nat 也一样，对吧？
Wenrui ： nat 不太一样，是用在内外网的场景。
Q ： 如果服务链中vnf 做 nat 也可以实现？就是 waf 反向代理。
Wenrui ：对， in-netwrok nat 就是这种方式。
Q ： 宿主机有两块网卡，TF 创建的几个 network 总是使用跟 vhost 一起的 eth1 ，怎么才能让 VM 的两块网卡中的一个使用宿主机的 eth0?
杨雨：可以看看这个
https://nicojnpr.github.io/Contrail_Cookbook/#provider-network
Q ： 专家们，你们怎么解决neutron l3 router 的性能瓶颈？
钱誉：Tungsten Fabric 的 pkt0 跟 openflow 的首包没什么关系，因为 Tungsten Fabric 是 overlay 方式，报文不需要上送控制器，另外控制器主动下发 Virtual Overlay vSwitch/vRouter ，依靠现有的协议来建立 IP Fabric 的连通性。 Underlay 拓扑变化不会影响 overlay ， Tungsten Fabric 不会保留任何 Overlay Per-Tenant 状态信息。
Q ： Tungsten Fabric 支持高可用 （ HA ）吗？
Edward Ting: 它有支持，而且很容易做。它的设计是要有三个节点， 3 、 5 、 7 个节点，那 HA 就有了。
Q ： 分析服务可选部署，减少占用小环境里使用不合适？
Edward Ting:
https://www.juniper.net/documentation/en_US/contrail20/information-products/pathway-pages/contrail-service-provider-feature-guide.pdf 你可以分开部署，它有个东西叫做 remote computer ，就是远程计算，它是把分析服务放在 central office 里，然后控制的服务器可以放在边缘，所以边缘的那些节点上并不需要分析服务器，你可以用运营商的 central office 装分析服务器，部署，然后分析所有边缘的服务器，这样的话，比如说有 1000 台节点，但是你的分析服务器都在 central office 里头，这样可以减少环境的一些浪费。
