欢迎来到Tungsten Fabric用户案例系列文章，一起发现TF的更多应用场景。“揭秘LOL”系列的主人公是Tungsten Fabric用户Riot Games游戏公司，作为LOL《英雄联盟》的开发和运营商，Riot Games面临全球范围复杂部署的挑战，让我们一起揭秘LOL背后的“英雄们”，看他们是如何运行在线服务的吧。

作者：Doug Lardo和David Press（文章来源：Riot Games） 译者：TF中文社区

本文作者David Press和Doug Lardo是Riot的两名工程师，他们致力于改善数据中心网络，以支撑Riot的在线服务。本文是关于该主题的系列文章第三部分，将讨论我们的SDN（软件定义网络）方法，如何将SDN与Docker集成，以及该组合为我们解锁的新基础架构范例。如果你对SDN如何转换基础架构，如何使开发人员能够通过API获得并保护网络资源，或者如何摆脱购买越来越大的专用网络设备感到好奇，请参阅本文。

在第一篇文章中，Jonathan提到了为支持《英雄联盟》的新功能，在推出服务时面临的一些网络挑战。事实证明，（网络上面的部署）这并不像在服务器上安装代码并按回车那样容易。

新功能需要网络基础架构的所提供的功能，包括：

连接性：对玩家和内部服务的低延迟和高吞吐量访问
安全性：防止未经授权的访问和DoS攻击，并在需要时进行通信，以最大程度地减少发生漏洞时的影响
数据包服务：负载均衡，网络地址转换（NAT），虚拟专用网（VPN），连接性和组播转发

传统上，设置这些网络服务，一直是超级专业的网络工程师的工作领域，他们登录单个网络设备，并输入那些我敢保证就是“纯巫术”一样的命令。配置这些内容通常需要对网络、相关配置，以及出现问题时的响应有深入的了解。

但是，因为不断地扩建，数据中心之间的差异越来越大，使得情况变得更加复杂。对于两个不同数据中心的两个网络工程师来说，相同的目标可能看起来完全不同的动作和任务。

所有这些都意味着，数据中心网络基础架构的更改，通常都会成为推出新服务的瓶颈。幸运的是，在Riot，任何阻碍向玩家提供新奇特效的因素都会立即受到严重关注。rCluster平台旨在解决这一瓶颈，在以下各节中，我们将深入研究它的关键组件：overlay网络概念，OpenContrail（编者按：已更名为Tungsten Fabric，下文中出现OpenContrail之处，均以Tungsten Fabric代替）实施，以及与Docker的集成。在本系列的下一篇文章中，我们将介绍一些细节，例如安全性、负载均衡和系统扩展。

SDN和overlay网络

SDN变成了一个流行语，对不同的人意味着不同的事情：对于某些人来说，这意味着网络配置应由软件定义；但是在Riot，这意味着我们的网络功能应通过一致的API进行编程。

通过使网络可编程化，我们可以编写自动化程序，从而极大地扩展了我们的能力，能够快速将更改部署到网络。我们只需要运行一个命令，而不必将其封装到众多的设备中进行更改（附注：封装的概念是，将网络的功能要求变成不同的的网络设备命令）。我们将全球网络变更的时间从天变成了分钟级，并且这样，还能在空闲时间里去做其它很酷的事情。

网络设备的可编程已经有一段时间了，不过在整个行业中，对这些设备进行编程的接口在不断变化和发展，并且不存在适用于所有类型设备和所有供应商的统一标准。因此，编写能够与多个供应商的每个接口通信的强大自动化程序，是一项非常艰巨的任务。我们也知道，在硬件上方拥有一致的API作为抽象层，是Riot有效扩展其网络配置管理和操作的关键要求。于是，我们转向了overlay网络。（编者按：特意在overlay前面解释网络设备可编程的原因是，网络为应用服务，因为应用的不断变化，因此网络的配置也需要不断变化，尽管网络设备具有可编程性，可以实现业务和网络的编排，但是也面临挑战，供应商不同，配置不同，API不同，很难统一。）

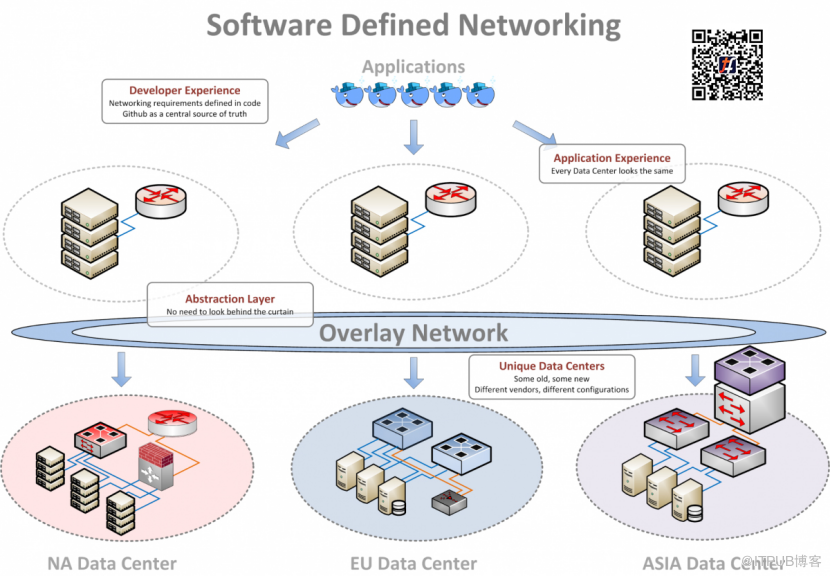

毫无疑问，overlay网络位于现有网络之上。在overlay网络内部的应用程序并不知道网络的存在，因为它在感觉上完全类似于物理网络。如果你熟悉虚拟机，则相同的“物理内部的虚拟”范例也适用于虚拟网络。一个物理网络可以承载许多虚拟网络。在一个虚拟机中，应用程序认为它们拥有一整台物理机，但实际上，它们仅拥有一小部分虚拟机。Overlay网络也是类似的概念，一种内部创建的有虚拟网络的物理基础架构（称为underlay网络）。

这种方法使我们能够将Riot工程师无需担心的各种物理网络细节隐藏起来。工程师不再需要问“有多少端口”，“我们有哪些供应商”，“安全策略应该放在那里”这样的问题。相反，我们可以提供一个一致的API程序，让工程师专注在自己想做的事情上。

在Riot运营的每个数据中心中使用相同的API，使得我们编写的自动化可以在任何地方、任何时间有效工作，无论是使用在过去的第一个数据中心，还是更现代化的设计。此外，我们还可以寻找其他云服务商，例如Amazon、Rackspace、Google Compute等，并且我们的API仍然可以使用。

这样设计，我们的底层物理硬件可能是Cisco、Juniper、Arista、Dell、D-Link、白盒、灰盒、一堆有10GE端口的Linux盒子，这都没关系。但是Underlay网络必须使用特定的方法来构建，例如自动配置模板（更多信息，参见下一篇系列文章），但这使我们能够将物理构建和配置，与应用程序所需的服务配置解耦。当我们将underlay和软件服务接口，保持underlay网络的稳定还有更多好处，我们可以让underlay可以专注于提供高可用性的数据包转发，并允许我们升级物理网络，而不必担心会破坏以前与物理基础架构紧密耦合的应用程序。它还简化了我们的运营，允许服务在任何一个数据中心迁入和移出，并消除了供应商锁定的风险。

总之，我们认为overlay网络非常棒。

Tungsten Fabric

在我们刚开始评估SDN时，研究了整个行业的各种SDN项目。有些通过中央控制器配置物理网络，还有一些则提供了抽象层，将API调用转换为特定于某个供应商的指令。有些解决方案需要新的硬件，还有一些则可以在现有基础架构上运行。有些是由大型公司开发的，还有一些是开源项目，或者由初创公司提供。

简而言之，我们花了很多时间来做功课，这并不是一个容易的决定。我们需要满足的要求包括：

在我们的数据中心（无论老的还是新的）、裸机和云中提供功能性
是开源的项目，但是也不要在一夜之间消失
能够对我们的部署征程提供专业辅助

最终，我们的视线落在了Juniper Networks的Tungsten Fabric项目上。Tungsten Fabric从一开始就被设计为开源的、与供应商无关的解决方案，可与任何一个现有网络一起使用。其核心是BGP和MPLS——两者都是已被证明可以规模化扩展到整个Internet的协议。Juniper Networks肯定不会很快消失，并且在我们设计和安装第一套集群时，提供了很多帮助。（点击“TF架构系列”文章，查看这个控制器的全部细节）

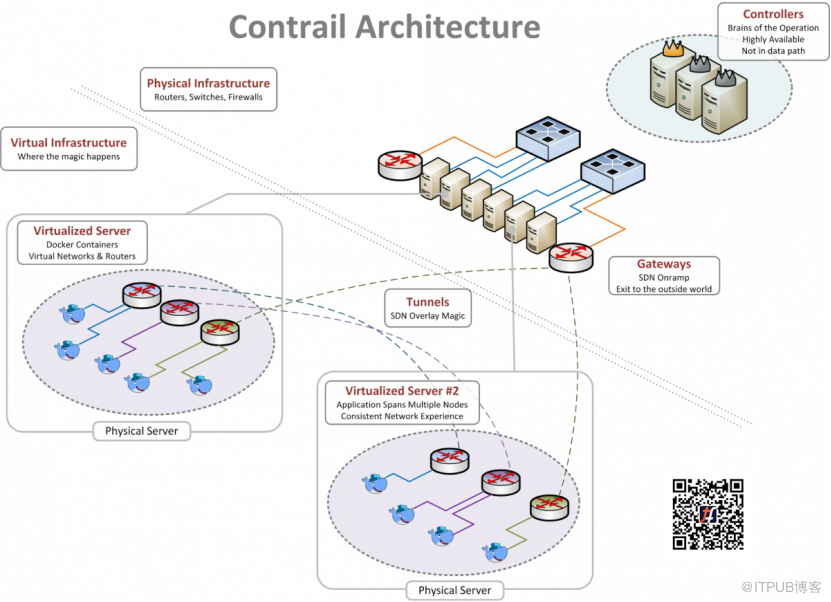

Tungsten Fabric包含三个主要组件：集中控制器（“大脑”），vRouter（虚拟路由器）和外部网关。每个组件都是高可用性集群的成员，因此任何单个设备故障都不会破坏整个系统。与控制器进行API交互，会立即触发其将所有必要的更改,并推送到vRouter和网关，然后由它们物理转发网络上的流量。

Overlay网络由vRouter之间的一系列隧道组成，可供选择的协议包括GRE w / MPLS、UDP w / MPLS或VXLAN。当一个容器想要与另一个容器通信时，vRouter首先在控制器先前向其推送的策略列表中查找该容器所在的位置，然后形成从一个计算节点到另一个计算节点的隧道。隧道接收端的vRouter会检查内部流量以查看其是否与策略相匹配，然后将其传递到预期的目的地。

如果容器希望与Internet或非重叠（non-overlay）目的地通信，流量将被发送到其中一个外部网关。该网关将移除隧道，并将流量发送到Internet，从而保持容器的唯一IP地址完整不变。这使得与遗留应用程序和网络的集成变得容易，因为集群外的任何人都无法分辨出流量是否来自overlay网络。

Docker整合

如果我们不能在overlay网络上让容器运转起来，为玩家做一些实际的工作，那么所有这些都不过是一个有趣的思想实验。

Tungsten Fabric是与虚拟化无关的SDN产品，因此需要与编排器集成，以将调度的计算实例与Tungsten Fabric提供的网络功能相关联。Tungsten Fabric通过Neutron API驱动程序与OpenStack进行了强大的集成，不过由于我们有自己的协调器Admiral，还需要编写我们自己的自定义集成。

此外，Tungsten Fabric与OpenStack的集成最初是为虚拟机设计的，我们希望将其应用于Docker容器。这需要与Juniper Networks合作，以提供一种我们称为“Ensign”的服务，可以在每台主机上运行并处理Admiral、Docker和Tungsten Fabric之间的集成。

为了解释我们如何将Docker与Tungsten Fabric集成在一起，需要先来了解一点Linux网络。Docker使用Linux内核中被称为“网络命名空间（network namespace）”的功能来隔离容器，并防止它们相互访问。网络命名空间本质上是网络接口、路由表和iptables规则的单独堆栈。网络命名空间中的那些元素，仅应用于在命名空间中启动的进程。它与文件系统中使用的chroot很相似，但不同的是它应用于网络。

当我们开始使用Docker时，有四种方法来配置容器，将其附加到的网络命名空间：

Host network 主机网络模式：Docker将进程放置在主机网络命名空间中，从而有效地使其完全不隔离。
Bridge network桥接网络模式：Docker创建一个Linux桥接器，该桥接器连接主机上所有容器的网络命名空间，并管理iptables规则以将NAT流量从主机外部传输到容器。
From network 从网络模式：Docker使用另一个容器的网络命名空间。
None network 无网络模式：Docker设置了没有接口的网络命名空间，这意味着其中的进程无法连接到命名空间外部的任何内容。

“无网络模式”专为第三方网络整合而创建，这对我们尝试要做的事情很有帮助。在启动容器后，第三方可以将该容器连接到网络所需的所有组件，全部插入网络命名空间。

但是，这也带来了一个问题：容器已经启动，并且在一段时间内没有网络连接。对于应用程序而言，这是一种糟糕的体验，因为许多人想知道在启动时分配了哪些IP地址。尽管Riot开发人员可能已经实现了重试逻辑，但我们不想给他们增加负担。此外，许多第三方容器无法处理此问题，我们对此也无能为力。需要一个更全面的解决方案。

为了克服这个问题，我们在Kubernetes上找到了一个“网络”容器，该容器在主应用程序容器之前启动。我们先在“无网络模式”下启动网络容器（因为它不需要连接或IP地址，所以没有问题），在使用Tungsten Fabric完成网络设置并分配IP之后，再启动主应用程序容器，并使用“从网络模式”将其附加到网络容器的网络命名空间。通过此设置，应用程序在启动时便具有完全可操作的网络堆栈。

当我们在物理计算节点（或主机）内部启动一个新容器时，vRouter会为该容器提供一个虚拟NIC，一个全局唯一IP地址，以及与该容器关联的任何路由或安全策略。

这与默认的Docker网络配置大不相同，在默认配置中，服务器上的每个容器都共享相同的IP地址，并且一台机器上的所有容器都可以自由地相互通信。此行为违背了我们的安全策略，在默认情况下，两个应用程序原本永远都不能执行此操作。在一个安全的、功能丰富的虚拟网络中为每个容器提供自己的IP地址，使得我们能够为容器提供一致的、“一流的”网络体验。它简化了我们的配置、安全策略，并使我们避免了许多Docker容器与主机共享相同IP地址所带来的复杂性。

结论

我们通往SDN和基础设施自动化的道路还很漫长。我们已经学习了很多有关如何建立自主网络的最佳实践，如何调试overlay网络上的连接问题，以及如何处理新的故障模式的知识。此外，我们还必须在集群本身的两代网络架构中部署此SDN，并将其与六个“传统”的数据中心架构相集成。包括在自动化方面进行投资，并学习如何确保我们的系统值得信赖，确保测试能够保持良好的平衡。

话虽如此，我们现在每天都能看到这项工作的成果，Riot的工程师们现在可以通过自服务工作流程，在全球范围内开发、测试和部署其服务，使得网络从持续的延迟和挫折中转变出来，成为增值服务以及每个开发人员工具箱中的一个强大工具。

在rCluster的下一篇文章中，我们将讨论安全性、网络蓝图和ACL，包括系统如何扩展，以及我们为提升正常运行时间所做的一些工作。

如果你有任何想法或疑问，非常欢迎与我们取得联系。
