本文基于boltdb 1.3.0对其实现进行分析。boltdb是etcd系统存储数据使用的KV嵌入式DB，使用Go编码实现，内部是一个B+树结构体。

• Raft算法原理
• etcd Raft库解析
• Etcd存储的实现
• B树、B+树索引算法原理（上）
• B树、B+树索引算法原理（下）

本文的写作，主要参考了《区块的持久化之BoltDB》系列文章

概述

boltdb是etcd项目使用的kv存储引擎，代码量不大，不算测试用例的话仅有几千行代码量，是入门存储引擎不错的参考项目。

boltdb中与mysql这类的关系数据库相对应的概念列举如下：

即：在boltdb中，db代表一个数据库，对应一个db文件；而一个数据库中可能有多个表，对应的概念就是boltdb中的bucket。

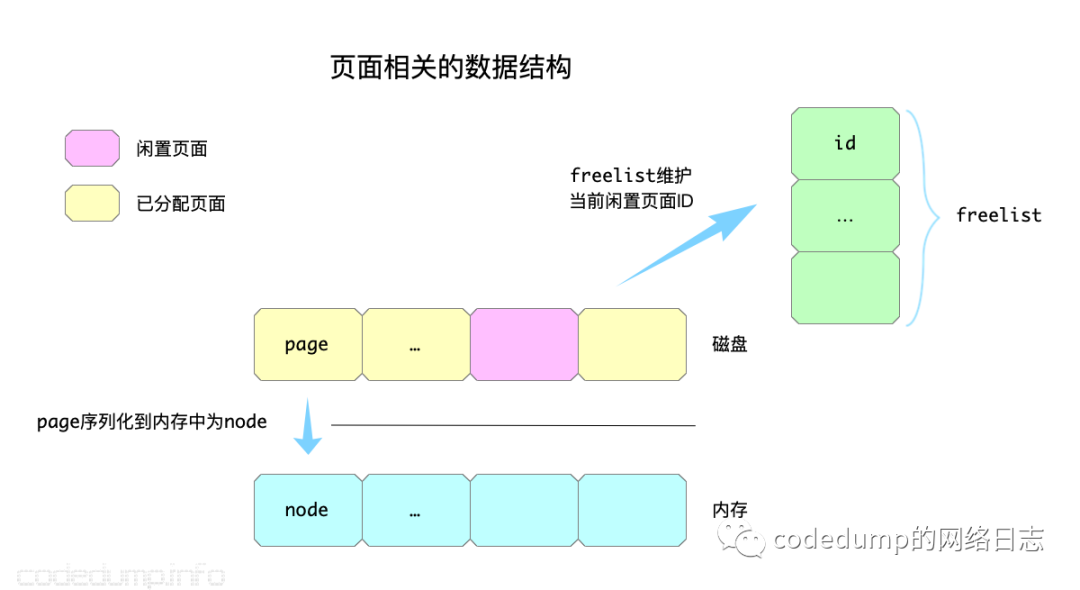

另外，对B+树有了解的都知道，B+树中为了减少磁盘读写次数，每次读写都是以页为单位的，对应到boltdb中用page
数据结构表示，page
只是描述磁盘上一个页面的数据结构，当一个页面读取到内存中时，就使用node
结构体来描述。另外，既然落地到磁盘的单位是页，就需要有数据结构来管理页面的分配，这部分使用freelist
这个数据结构来管理。

以下，首先展开对页面相关核心数据结构的分析。

数据库文件的磁盘布局和页面

前面提到过，boltdb中以页面为单位来进行磁盘的读写操作，一个页面的大小一般而言与操作系统的页面一致，即4K大小。在boltdb中，分为以下几种类型的页面：

• 存储meta元数据的页面。
• 存储freelist，即管理页面数据的页面。
• Branch页面，存储B+树索引节点，也就是内部节点的页面。
• Leaf页面，存储B+树数据节点，也就是叶子节点的页面。

boltdb代码中定义页面类型如下：

const (
 branchPageFlag   = 0x01
 leafPageFlag     = 0x02
 metaPageFlag     = 0x04
 freelistPageFlag = 0x10
)

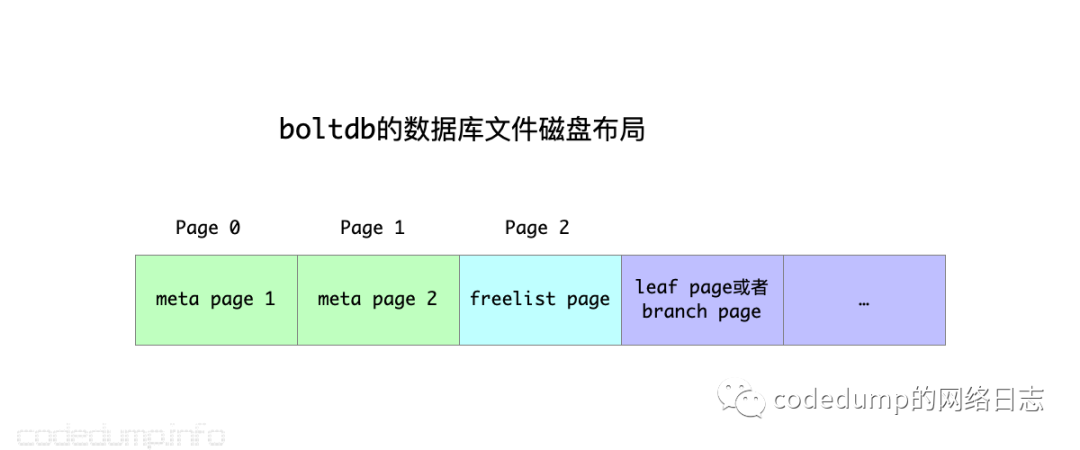

这四种页面，在boltdb的数据库文件的布局大体如下：

从上图中可以看出：

• 最开始的两个页面是两个meta页面，至于为什么是两个，后面再展开讨论。
• 紧跟着的一个页面是freelist页面。
• 从上面可知，数据库文件中最开始的三个页面存的都是管理信息，此后数据数据型的branch以及leaf页面了。

接下来就这几种页面具体的结构展开说明，不过在此之前还是首先来看看page
结构体，它用于表示一个磁盘页面的数据结构。

page结构体

page
结构体的定义如下：

type pgid uint64

type page struct {
    id       pgid
    flags    uint16
    count    uint16
    overflow uint32
    ptr      uintptr
}

其中：

• id：页面ID。
• flags：标志位，不同类型的页面用不同的标志位来区分。分为：metaPageFlag、freelistPageFlag、branchPageFlag、leafPageFlag。
• count：页面中存储的数据数量，仅在页面类型是branch以及leaf的时候起作用。
• overflow：当前页面如果还不够存放数据，就会有后续页面，这个字段表示后续页面的数量。
• ptr：指向页表头数据结尾，也就是页面数据的起始位置。一个页面的页表头由前面的id、flags、count和overflow字段构成，而ptr并不是页表头的一部分。

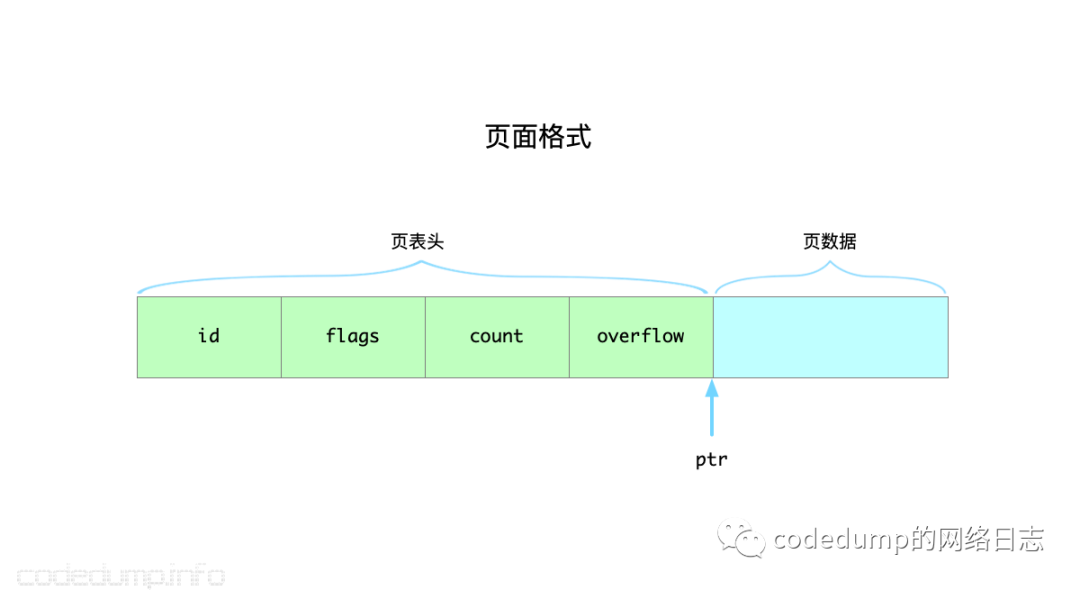

根据以上的分析，一个页面的格式如下：

有了对页面的初步认识，接着下来看具体的几种不同类型页面的格式。

meta页面

meta页面用于存储表示整个数据库信息的元数据，其格式如下：

type meta struct {
    magic    uint32
    version  uint32
    pageSize uint32
    flags    uint32
    root     bucket
    freelist pgid
    pgid     pgid
    txid     txid
    checksum uint64
}

其中：

• magic：boltdb的magic number，值为“0xED0CDAED”。
• version：boltdb的版本号，当前为2。
• pageSize：boltdb文件的页面大小。
• flags：保留字段，暂时未使用。
• root：保存boltdb的根bucket的信息，后续介绍bucket时详细展开。
• freelist：保存freelist页面的页面ID。
• pgid：保存当前总的页面数量，即最大页面号加一。
• txid：上一次写数据库的事务ID，可以看作是当前boltdb的修改版本号，每次写数据库时加1，只读时不改变。
• checksum：校验码，用于校验元数据页面是否出错的。

从上面对page
结构体的分析，ptr指向具体的页面数据内容，据此，从page
结构体中返回meta
指针的函数如下：

func (p *page) meta() *meta {
    return (*meta)(unsafe.Pointer(&p.ptr))
}

即：将page
的ptr指针转换为meta
类型返回。

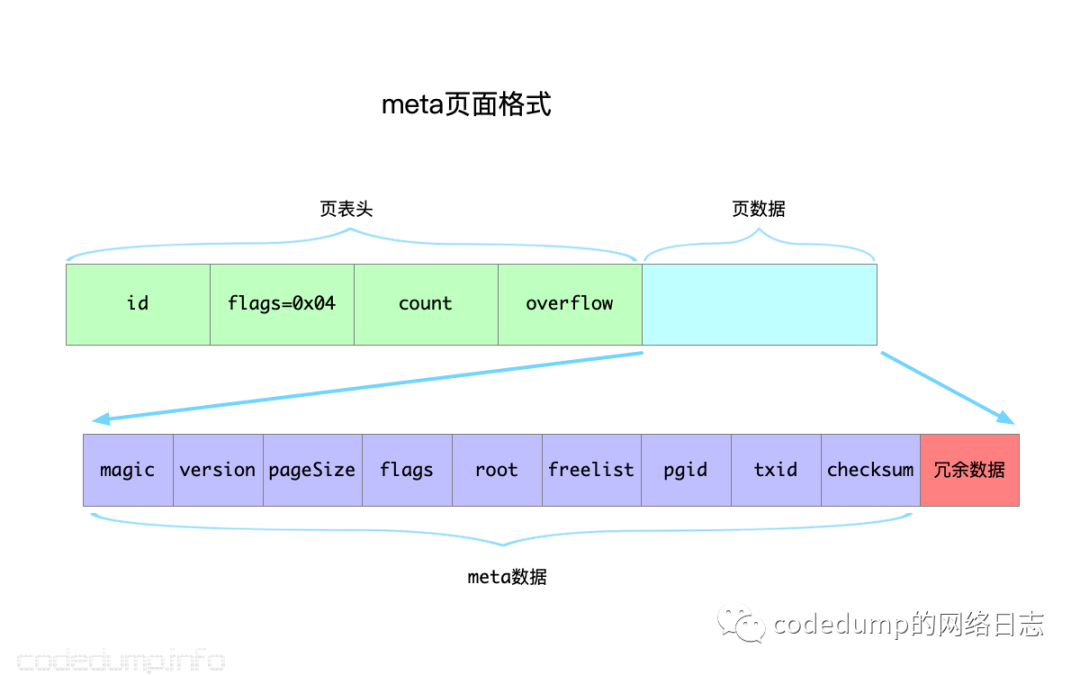

因此，一个meta
页面的格式如下：

freelist页面

接下来看freelist页面的构成。由于boltdb磁盘分配的单位是页面，所以当前哪些页面可用、哪些闲置，就需要用一个数据结构来描述，这部分信息就由freelist页面来维护。如果当前磁盘页面已经不够分配了，boltdb就需要扩大磁盘文件的大小，创建出更多可用的闲置页面供分配。

来看freelist的数据结构定义：

type freelist struct {
 ids     []pgid          // all free and available free page ids.
 pending map[txid][]pgid // mapping of soon-to-be free page ids by tx.
 cache   map[pgid]bool   // fast lookup of all free and pending page ids.
}

其中：

• ids：保存当前闲置页面id的数组。
• pending：保存事务操作对应的页面ID，键为事务ID，值为页面ID数组。这部分的页面ID，在事务操作完成之后即被释放。
• cache：标记一个页面ID可用，即这个成员中的所有键都是页面ID，而这些页面ID当前都是闲置可分配使用的。

在这三个成员中，并不是所有成员都是需要保存到磁盘上的数据，实际上读写freelist页面时是这样操作的：

• 读页面内容到内存：对应操作在freelist.read
  中，页面数据部分保存的是当前闲置页面ID数组，将其读入ids
  成员中。
• 写页面内容到磁盘：对应操作在freelist.write
  中，读取ids
  数组和pending
  中的页面id，拼接、排序之后在一起写入磁盘。

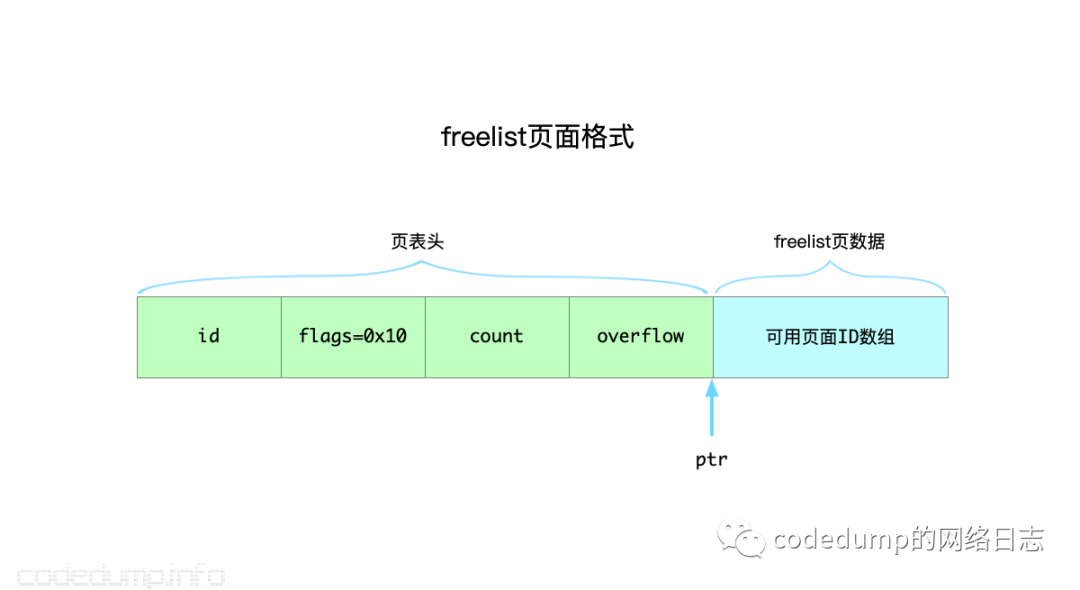

即：freelist页面的数据部分，仅存储的是可用的页面ID数组。这一部分在读取到内存时，写入ids
成员中，而pending
和cache
，都是boltdb分配页面流程中的中间产物。

freelist
中的一些操作与事务有关，这里暂时不展开这部分的讨论，先来看看基本的页面分配是怎么完成的。

freelist
对外提供allocate
函数，该函数的参数是一个整数n，表示希望能分配连续的n个页面，返回这些页面中第一个页面的页面ID。实际情况肯定不是每次这样分配就能成功的，在不成功的时候，boltdb就只能再进行mmap
操作，扩大数据库磁盘文件的大小了：

// allocate returns a contiguous block of memory starting at a given page.
func (db *DB) allocate(count int) (*page, error) {
  // ...
 // Use pages from the freelist if they are available.
 // 分配页面id，传入的count表示需要多少个连续的id
 if p.id = db.freelist.allocate(count); p.id !=  {
  return p, nil
 }

 // 前面分配页面id失败，说明当前已经不够用了，所以需要重新mmap分配更大的空间出来

 // Resize mmap() if we're at the end.
 p.id = db.rwtx.meta.pgid
 // 计算需要的最小文件大小
 var minsz = int((p.id+pgid(count))+1) * db.pageSize
 // 如果大于当前文件大小，需要重新分配
 if minsz >= db.datasz {
  if err := db.mmap(minsz); err != nil {
   return nil, fmt.Errorf("mmap allocate error: %s", err)
  }
 }

 // Move the page id high water mark.
 // 保存目前最高的页面id
 db.rwtx.meta.pgid += pgid(count)

 return p, nil
}

从以上代码可以看到：

• 首先调用freelist.allocate
  分配count个连续页面，返回起始页面ID。
• 这个过程一旦失败，意味着当前系统中已经没有了count个连续页面，此时计算满足条件需要的最小文件大小，如果超过了当前数据库文件大小，就调用db.mmap
  函数对磁盘文件扩容。

继续看db.mmap
函数的实现，这里仅仅列举出核心的代码：

// mmap opens the underlying memory-mapped file and initializes the meta references.
// minsz is the minimum size that the new mmap can be.
func (db *DB) mmap(minsz int) error {
 // Unmap existing data before continuing.
 if err := db.munmap(); err != nil {
  return err
 }

 // Memory-map the data file as a byte slice.
 if err := mmap(db, size); err != nil {
  return err
 }

 // Save references to the meta pages.
 // 前两页是两个meta数据
 db.meta0 = db.page(0).meta()
 db.meta1 = db.page(1).meta()
}

在上面的代码中：

• mmap操作之前首先调用munmap
  函数取消内存映射，再重新调用一次mmap
  函数扩大文件大小之后映射进入内存。
• 由于以上的操作，磁盘大小发生了变化，那么肯定就需要更新meta
  页面信息。

branch页面

branch页面就是用于存储B+树中的内部节点的页面，即这里的数据只有索引数据，由于只有索引数据，所以branch中并不会存储值。

branch页面的数据部分划分为两个部分：

• branchPageElement数组，即存储每个branch元素的元信息。
• 真实的数据部分。

来看看branchPageElement
结构体的定义，该结构体定义每个branch中的元素的信息：

// branchPageElement represents a node on a branch page.
type branchPageElement struct {
 pos   uint32
 ksize uint32
 pgid  pgid
}

其中：

• pos：存储键相对于当前页面数据部分的偏移量。
• ksize：键的大小。
• pgid：子节点的页面ID。

branch页面的格式布局也可以从page
序列化到内存中的node
结构体的代码中看出，以下列出核心的几个函数：

// branchPageElement retrieves the branch node by index
func (p *page) branchPageElement(index uint16) *branchPageElement {
 return &((*[0x7FFFFFF]branchPageElement)(unsafe.Pointer(&p.ptr)))[index]
}

func (n *branchPageElement) key() []byte {
 buf := (*[maxAllocSize]byte)(unsafe.Pointer(n))
 return (*[maxAllocSize]byte)(unsafe.Pointer(&buf[n.pos]))[:n.ksize]
}

func (n *node) read(p *page) {
 for i := ; i < int(p.count); i++ {
  inode := &n.inodes[i]
  if n.isLeaf {
  } else {
   elem := p.branchPageElement(uint16(i))
   inode.pgid = elem.pgid
   inode.key = elem.key()
  }
 }
}

以上代码中可以看到：

• 根据page.branchPageElement
  函数的实现，在branch类型的页面中，page.ptr
  实际上指向的是一个branchPageElement
  类型的数组，于是将ptr
  指针转换成branchPageElement
  数组类型之后，就可以使用索引值取到对应位置的branchPageElement
  。
• 而根据branchPageElement.key
  函数的实现，一个branchPageElement
  的key
  ，位置在这个元素的pos
  位置开始，长度为key
  。

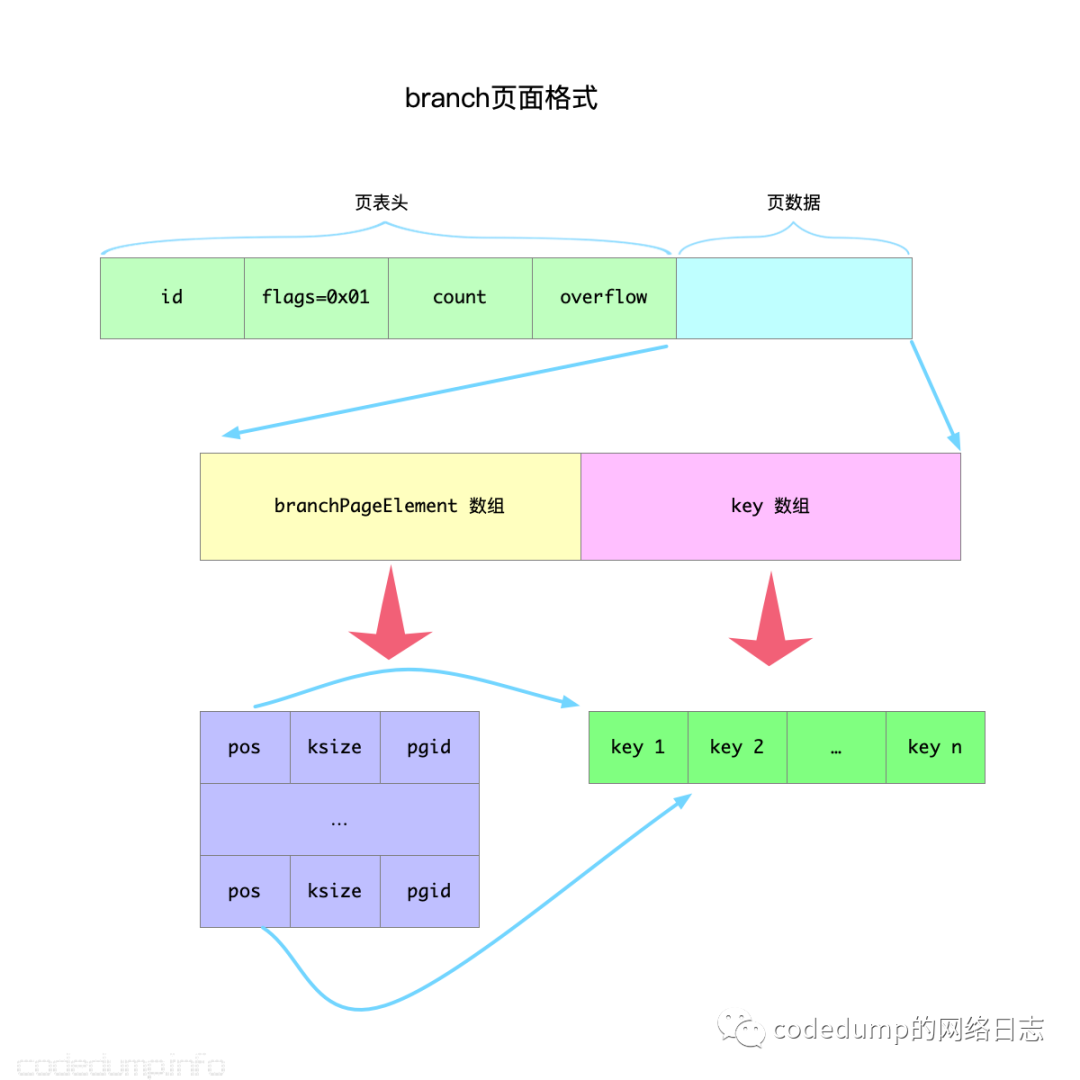

因此，branch页面的格式如下图：

leaf页面

leaf页面就是B+树中存储数据的叶子节点，其页面元素定义如下：

// leafPageElement represents a node on a leaf page.
type leafPageElement struct {
 flags uint32
 pos   uint32
 ksize uint32
 vsize uint32
}

与branch不同的是，leaf页面元素有以下成员：

• flags：标志位，为0的时候表示就是普通的叶子节点，而为1的时候表示是子bucket，子bucket后面再展开说明。
• vsize：存储数据的大小。

与branch页面类似，leaf页面也分为两大部分：

• 存储leafPageElement
  类型数据的数组。
• 存储key、value数据的数组。

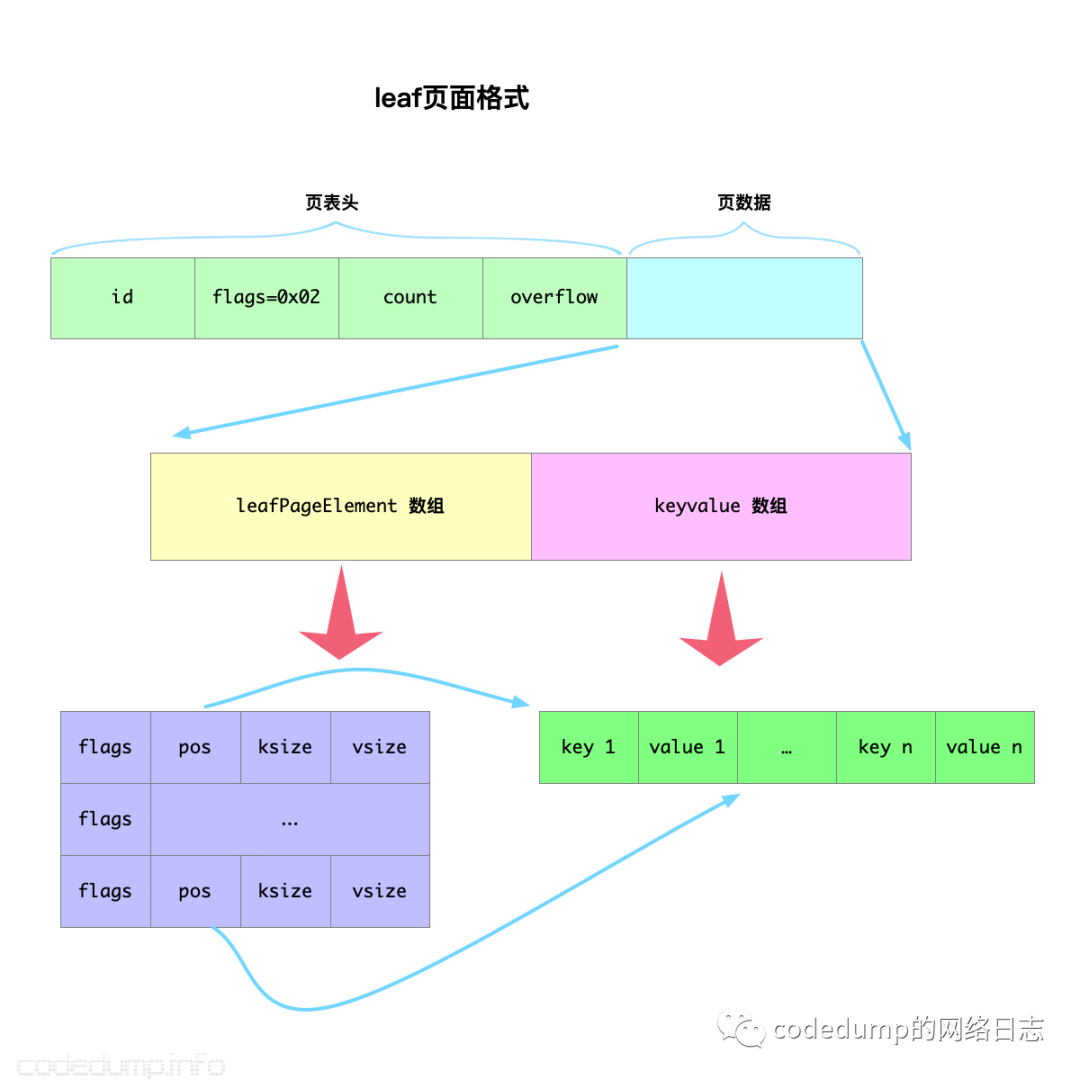

可以看到，leaf节点元素与branch节点元素类似，在这里就不再加以说明，仅把格式示意图列在下面，读者可以自己参考代码阅读：
