STL格式三维数模被广泛用于快速成型、3D打印和计算机辅助制造(CAM)。STL文件仅描述三维物体的表面几何形状，没有颜色、材质贴图或其它常见三维模型的属性。
在采用FDM工艺进行 3D打印时，零件通常需要存储为STL格式。
但很多情况下会发现，原本光顺的曲面在打印出实体之后变成了明显的多边形，如下图所示。
理想状态
实际打印效果
这通常与CAD软件中的显示精度有关，STL格式文件在导出时，以当前CAD软件的显示精度为基础导出，一旦导出之后，STL自身的面片精度再不能修改。
CATIA中的解决方法如下：
菜单栏里选择“工具”→“选项”，在下图所示弹出的对话框中选择“显示”→“性能”，在性能页面里将3D精度的固定值调低，CATIA中默认的数值为0.20，可尝试调整到0.01~0.05。打印精度出来的曲面精度就会得到大幅提升。
默认设置参数

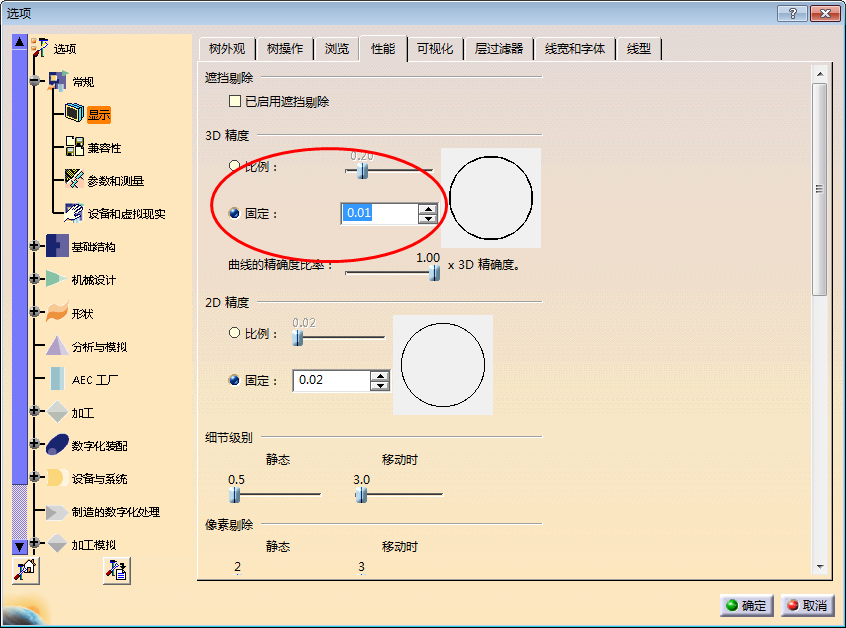

参数修改后
【备注】但是也不要将显示精度设置太高，超过3D打印分辨率的精度会增加切片时间。
