SolidWorks的变量阵列如何使用？以下面一个简单的例子简单介绍。
1.首先在长方体的上表面创建一个拉伸切除特征，拉伸的截面尺寸如下图所示。为了便于分辨各个尺寸所代表的意思，将下面的四个尺寸分别改为width（宽度）、length（长度）、x_position（x方向尺寸）和z_position（y方向尺寸），如下图所示。
2.点击【变量阵列】，要阵列的特征选择上一步的切除拉伸特征，然后点击“创建阵列表格”按钮。弹出下面的阵列表窗口 依次选择上一步的四个尺寸，将其添加到阵列表中。
我们可以看到四个尺寸已经添加进来。接下里添加阵列实例，点击下图左下角的红色方框中的按钮即可创建阵列实例。
如下图所示，我们成功创建四个阵列实例，这些实例的尺寸全部相同，导致全部重叠在一起。为了分开四个阵列实例，修改下面尺寸值。
首先修改第一个实例的x_position尺寸，将其修改为45，如下图所示。
为了保证阵列实例在X方向的排列是等距的，我们可以将四个实例的x_position尺寸设置为等差数列的。选择下图红色方框中的8和45尺寸（选择了尺寸之后在右下角会有小圆点），向下拖动右下角的小圆点，就会自动产生等差数列，如下图所示。
点击阵列表窗口中的更新预览按钮，我们可以看到下面的结果。

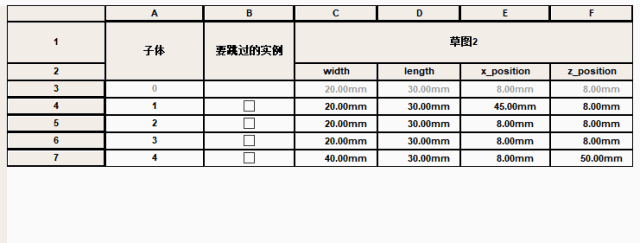

3.我们可以对阵列实例的尺寸进行修改，下面把第四个实例的width和z_position进行了修改，如下图所示。
点击阵列表窗口中的更新预览按钮，我们可以看到下面的结果。
要隐藏某些阵列实例我们可以将其进行压缩或者在阵列表中将其设置为要跳过的实例。
