1. 京东云Kubernetes介绍

Kubernetes是为生产环境而设计的容器调度管理系统，对于负载均衡、服务发现、高可用、滚动升级、自动伸缩等容器云平台的功能要求有原生支持。由于Kubernetes在K和s间有8个字母，因此常简称K8s。事实上，随着对K8s系统架构与设计理念的了解深入，我们会发现K8s系统正是处处为运行云原生应用而设计考虑；同时，随着对K8s系统使用的加深和加广，也会有越来越多有关云原生应用的设计模式产生出来，使得基于K8s系统设计和开发生产级的复杂云原生应用变得像启动一个单机版容器服务那样简单易用。

根据CNCF在2018年8月进行的第六次测量容器管理市场的温度，83%的受访者更喜欢Kubernetes的容器管理工具，58％的受访者在生产中使用Kubernetes，42％的受访者正在进行评估以备将来使用，40％的企业（员工规模在5000+）正在使用Kubernetes。Kubernetes在开发人员中已经变得非常流行。

京东云Kubernetes集群采用管理节点全托管的方式，为用户提供简单易用、高可靠、功能强大的容器管理服务。该产品完全兼容标准Kubernetes API ，集成京东云网络、存储等插件。Kubernetes集群服务简化了Kubernetes部署、管理，降低了Kubernetes使用门槛，增强应用的可靠性，提升开发的效率，减少资源投入成本。

1.1 产品优势

相较于传统自建Kubernetes集群，京东云Kubernetes集群服务有如下优势：

易用性：在控制台一键式创建Kubernetes集群服务；管理节点采用全托管的方式，免除繁琐的部署、运维、升级等工作；提供工作节点定制镜像，预置集群工作节点所需的各种组件。
可靠性：同地域下，集群的管理、工作节点可跨可用区部署，支持单集群至少运行三台云主机作为管理节点，同时基于京东云高可用组隔离故障域，进一步增强了可靠性。
功能性：基于京东云SDN网络，提供CNI网络插件，依托京东云私有网络的高可用及可靠性，轻松适应不同规模生产环境的网络需求；提供CRI存储插件，集成京东云云硬盘，提供安全可靠的持久化存储；集成京东云负载均衡服务，提供安全、可靠的网络访问。
性价比：京东云Kubernetes集群服务本身暂时免费，目前您只需为集群中创建的云主机、公网IP、云硬盘等云资源按需付费。

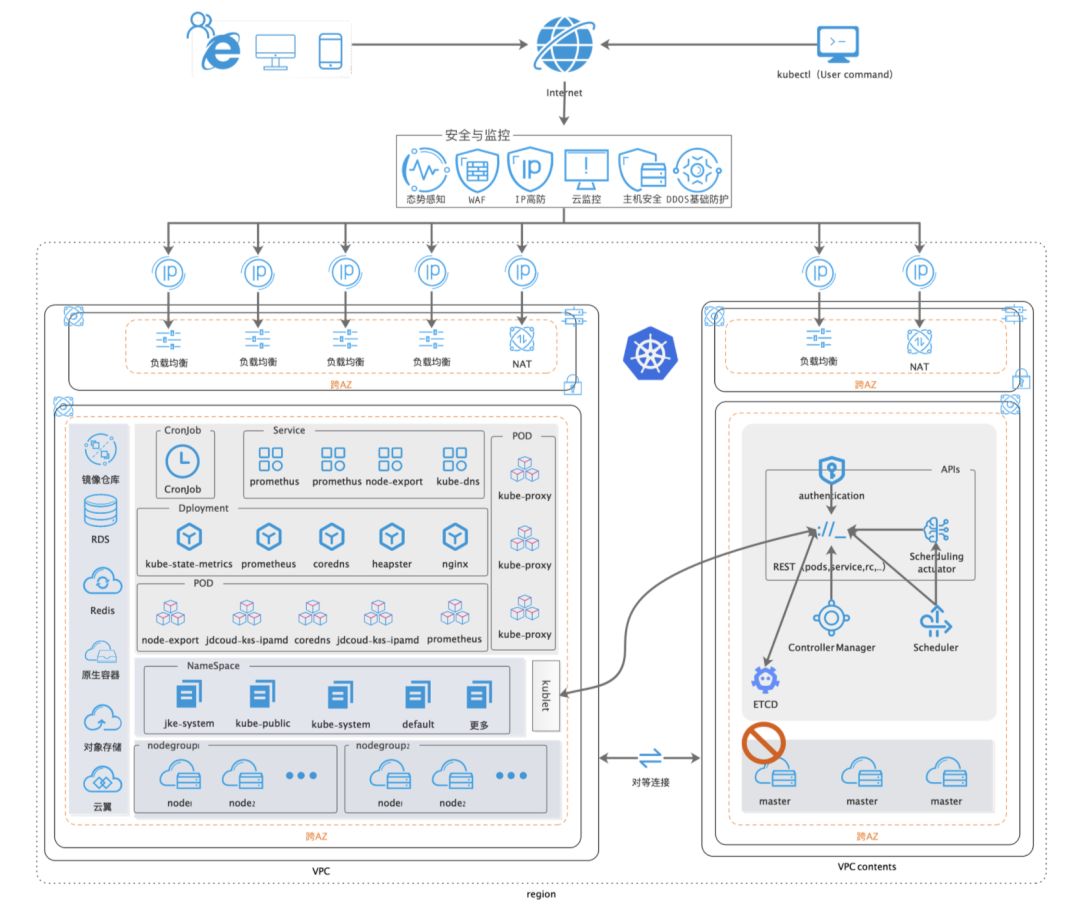

1.2 京东云Kubernetes部署架构

k8s培训

下面会演示京东云Kubernetes集成京东云镜像仓库，构建原生dashboard的最佳实践，希望能起到抛砖引玉的作用。

2. 环境准备

2.1 创建AK、SK

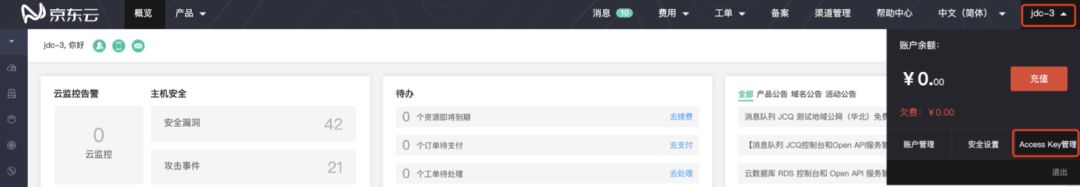

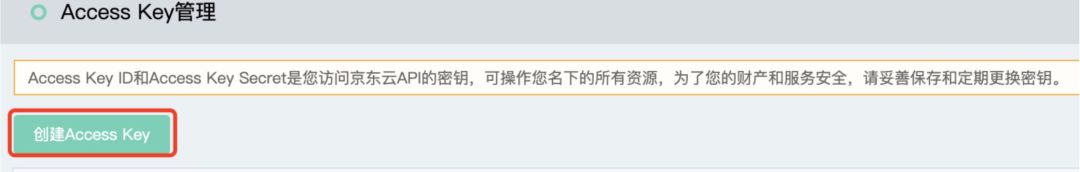

登陆京东云控制台后，点击账号下拉菜单，选择 Access Key管理。

点击 创建，并输入相关手机号码。

至此AK、SK创建成功。

2.2 容器镜像仓库准备

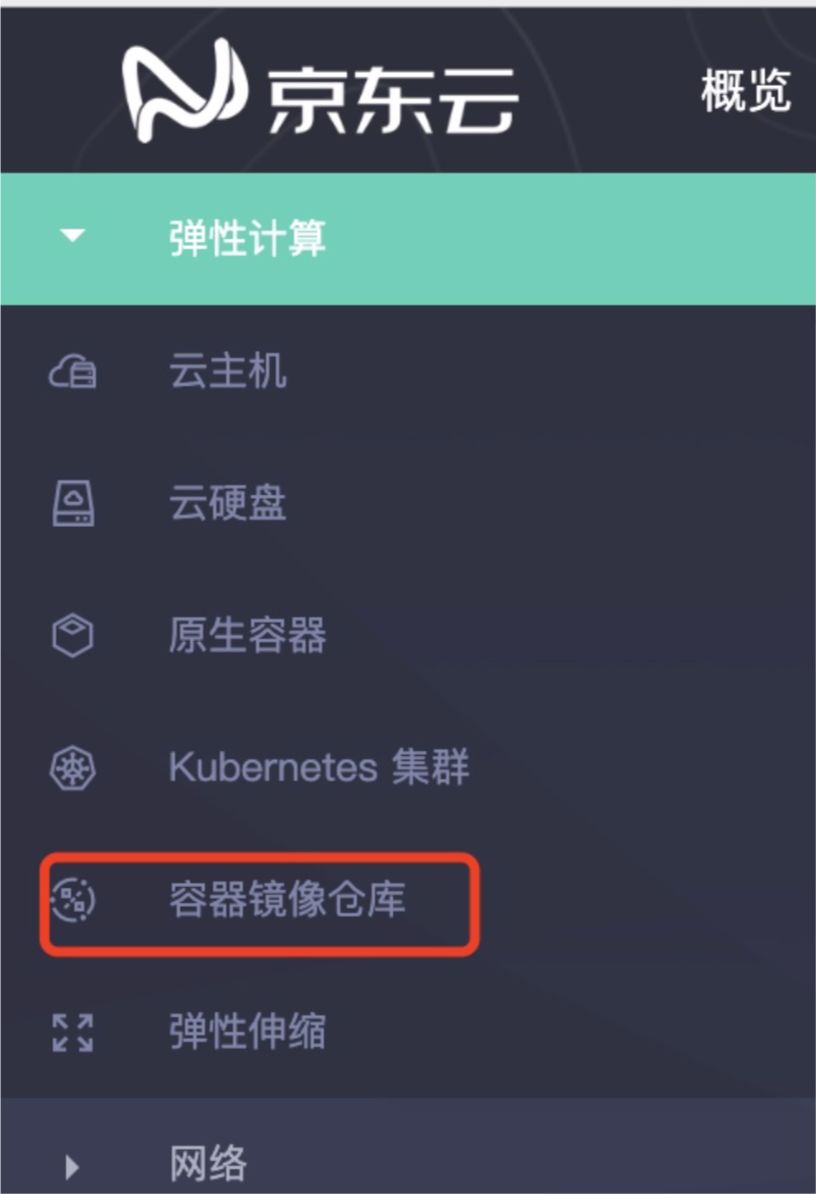

选择容器镜像仓库：

镜像仓库模板为： registry-URL/repository:tag，所以我们创建顺序为：

创建注册表
创建仓库

2.2.1 创建注册表

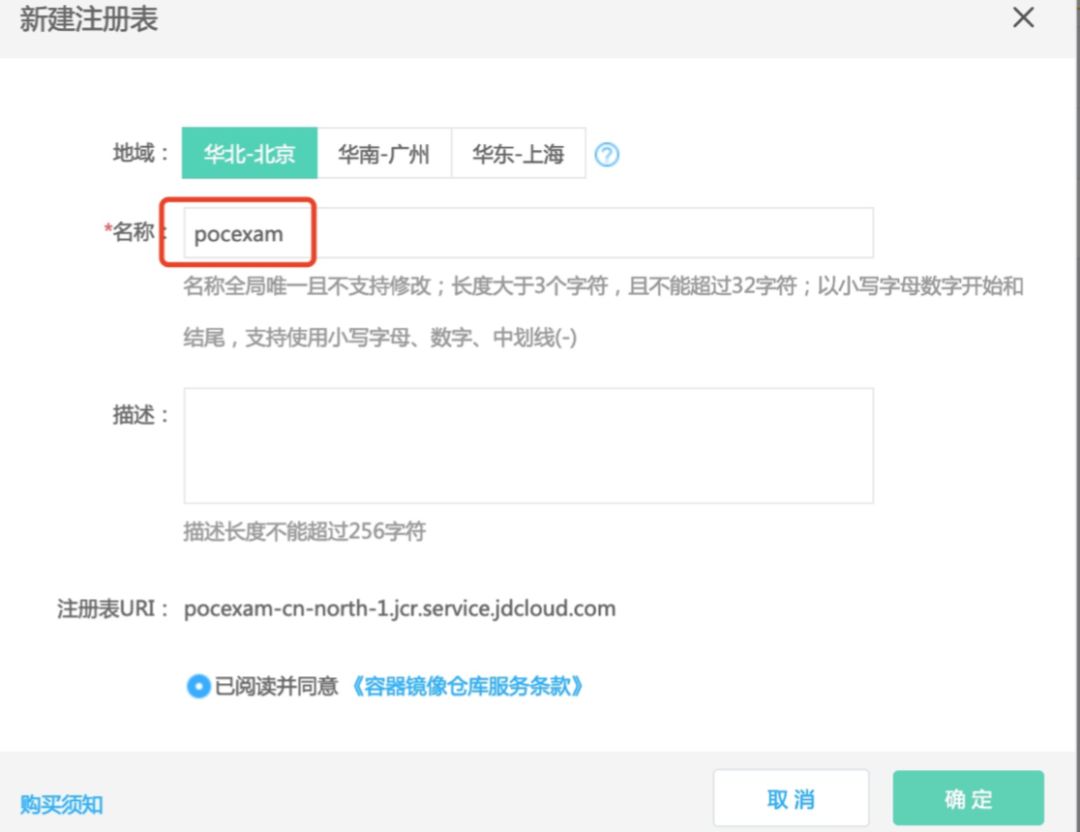

点击 创建 按钮，后输入注册表名称，本例中的名称为： pocexam.

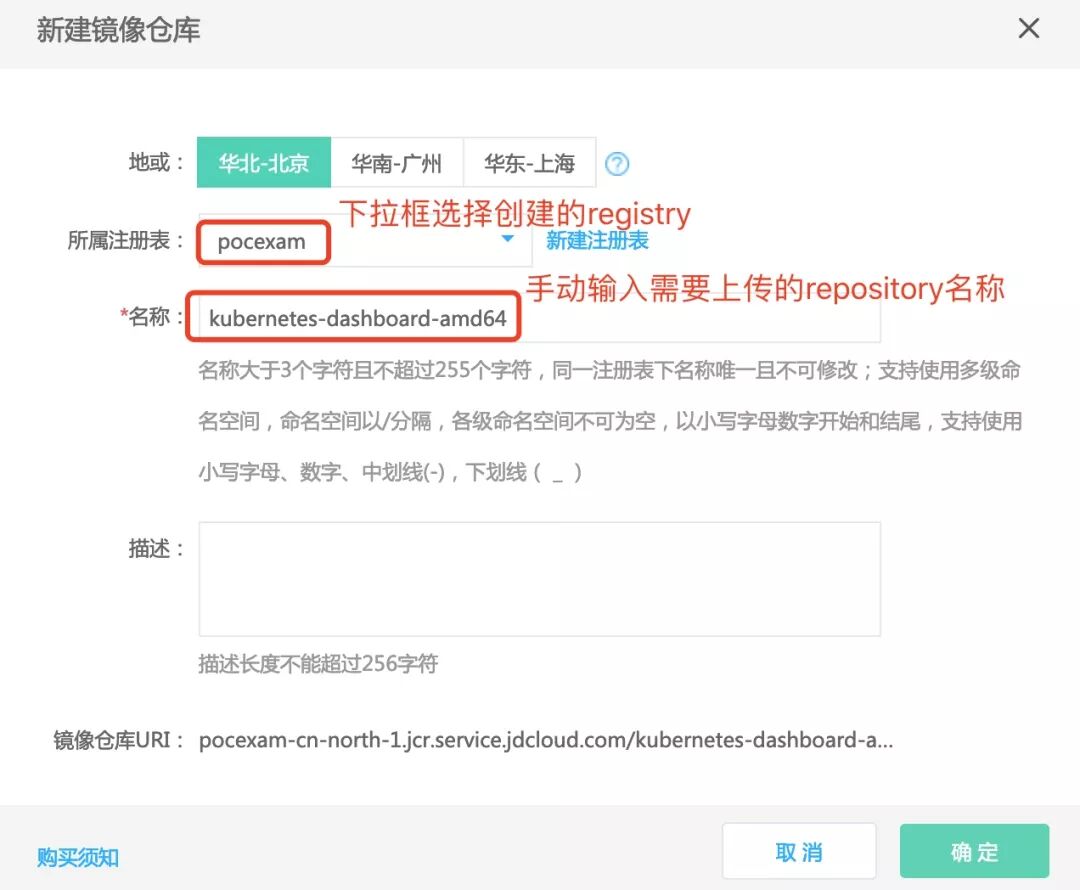

2.2.2 创建镜像仓库

由于Kubernetes 官方dashboard 镜像 kubernetes-dashboard-amd64 为国外资源，国内无法pull，所以我们需要先从Google镜像仓库push到本地后再上传到镜像仓库。

此处创建镜像仓库时的名称为： kubernetes-dashboard-amd64 。

2.2.3 上传Kubernetes-dashboard镜像

此处需要创建一台Linux云主机（建议使用Ubuntu镜像），并安装Docker。此处不再赘述。通过ssh工具连接，执行如下命令安装Docker工具：


1apt-
get install -y docker.io

由于国内网络原因，Google官方镜像 k8s.gcr.io/kubernetes-dashboard-amd64:v1.10.1 无法pull，所以我们需要从docker.io仓库的Google容器镜像进行拉取：


1
docker pull mirrorgooglecontainers/kubernetes-dashboard-amd64:v1.
10.
1

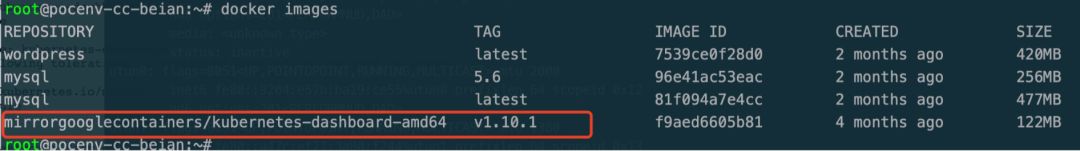

然后执行 docker images 会看到拉取到的镜像。

上传至京东云镜像仓库之前，需要有上传权限，可以通过临时令牌的方式登录并上传镜像。

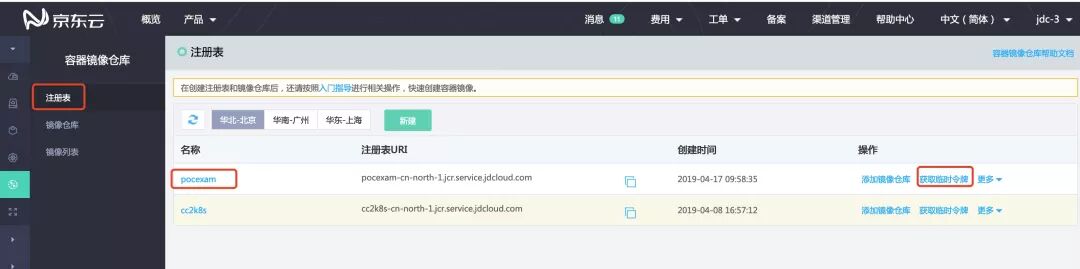

获取临时令牌方法为： 京东云控制台-->容器镜像仓库-->注册表，选择之前创建的registry，右侧点击获取临时令牌：

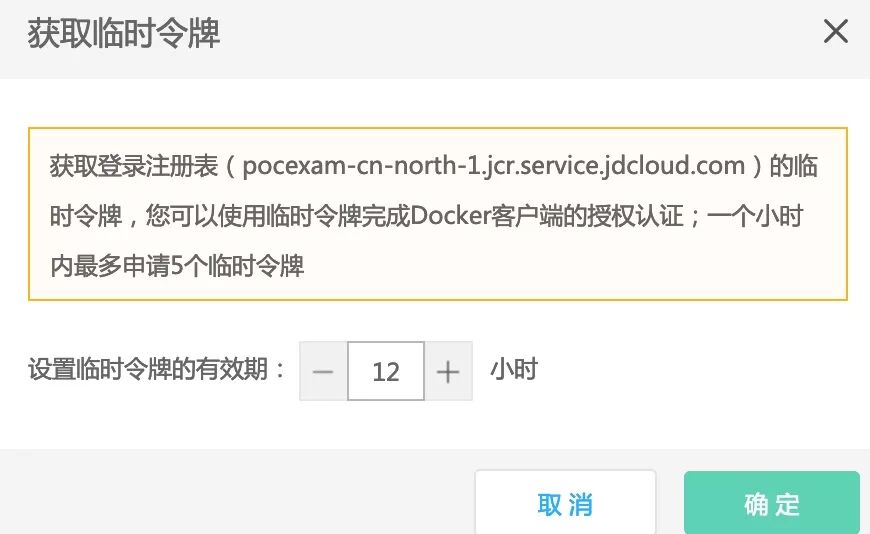

设置有效期：

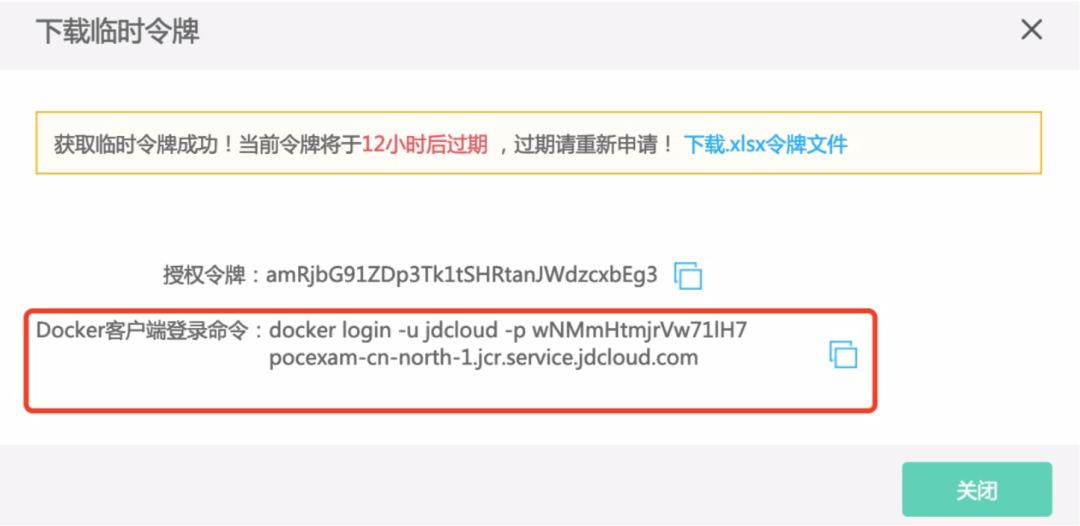

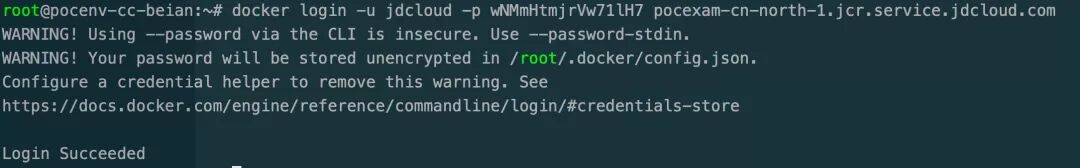

确认后，可以获得多种格式的登陆方式，本次操作使用 Docker客户端登录命令，点击复制按钮，并在Linux云主机中执行。

需要注意：完全复制粘贴到Linux shell 命令中即可，无需修改任何参数。

将 k8s.gcr.io/kubernetes-dashboard-amd64:v1.10.1 修改为 $registry-URL/kubernetes-dashboard-amd64:v1.10.1 ,此处的registry-URL变量需要替换为你所创建的registry的值，或者可以在控制台获取到：

比如本次操作的值为 pocexam-cn-north-1.jcr.service.jdcloud.com/kubernetes-dashboard-amd64 ，那么操作命令如下：


1
docker tag mirrorgooglecontainers/kubernetes-dashboard-amd64:v1.
10.
1 pocexam-cn-north-
1.jcr.service.jdcloud.com/kubernetes-dashboard-amd64:v1.
10.
1 && docker push !$

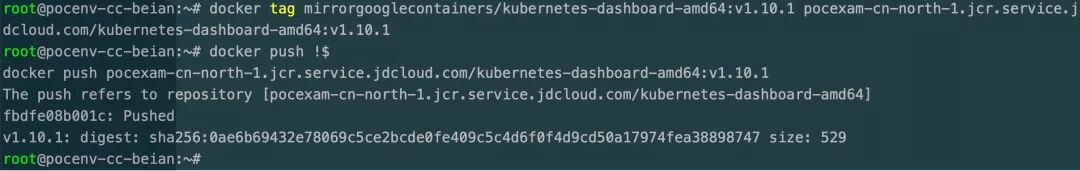

修改tag并成功上传至京东云镜像仓库的截图如下：

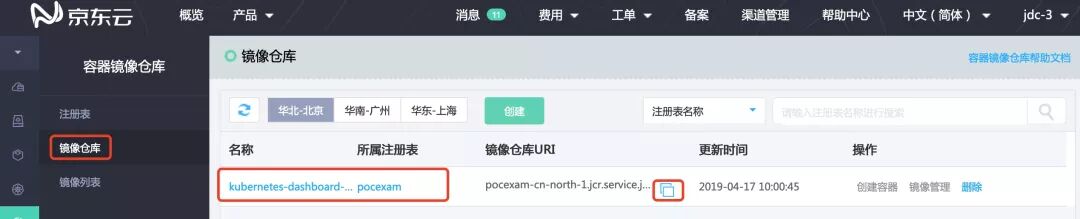

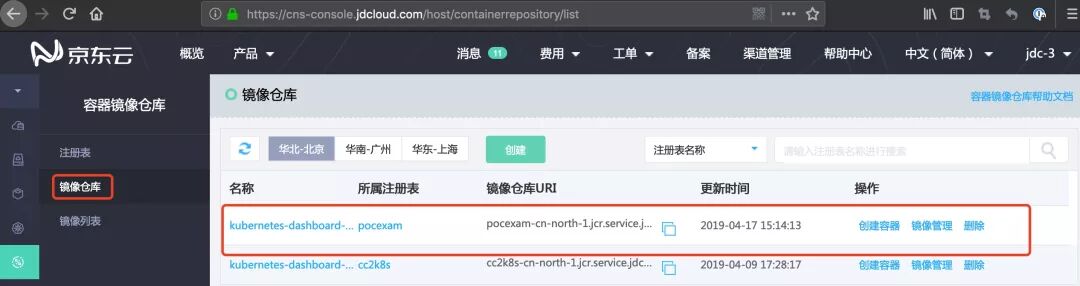

在控制台可以验证到已成功上传：

2.3 创建Kubernetes集群

2.3.1 创建Kubernetes所需的基础网络

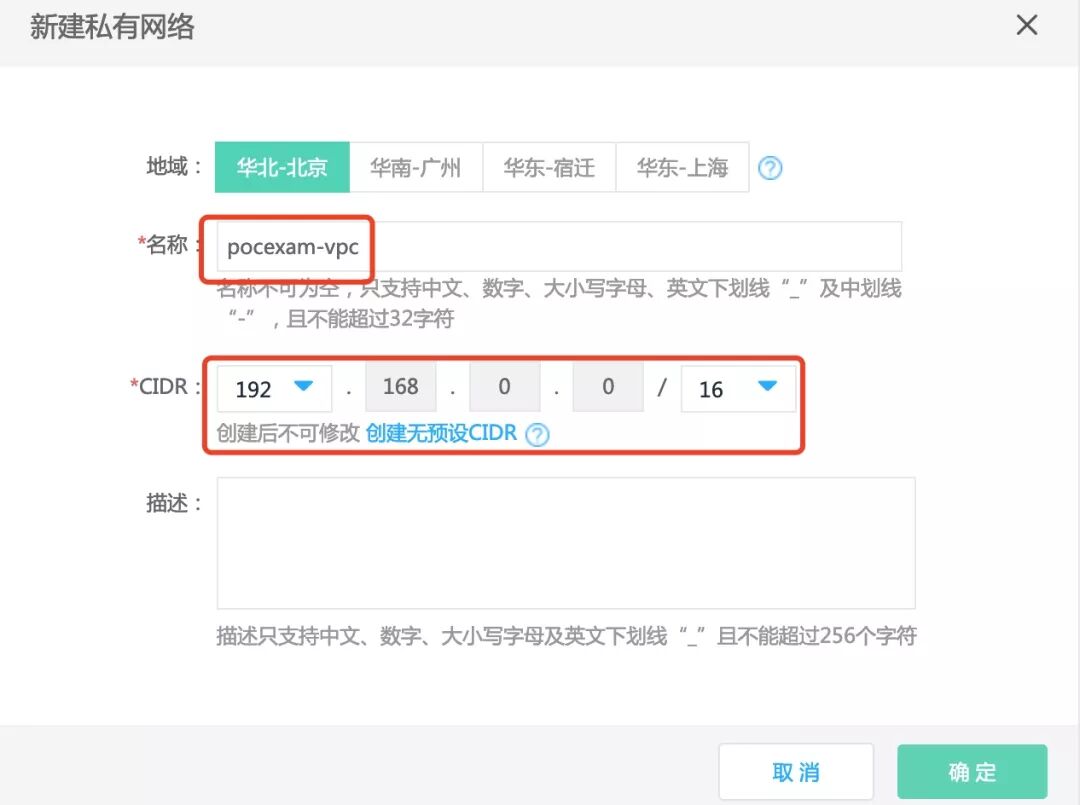

首先创建VPC： 控制台-->网络-->私有网络(VPC)

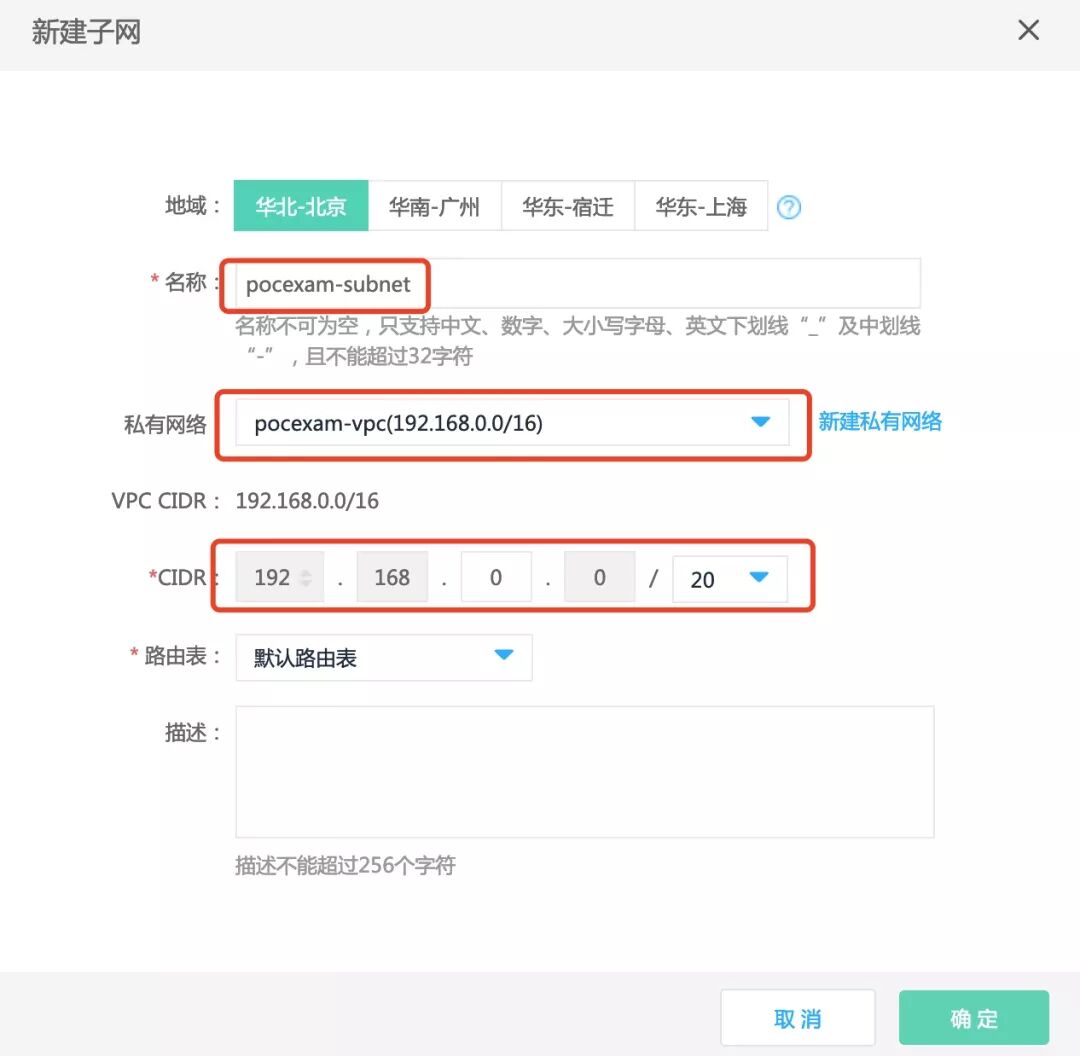

划分子网： 控制台-->网络-->子网

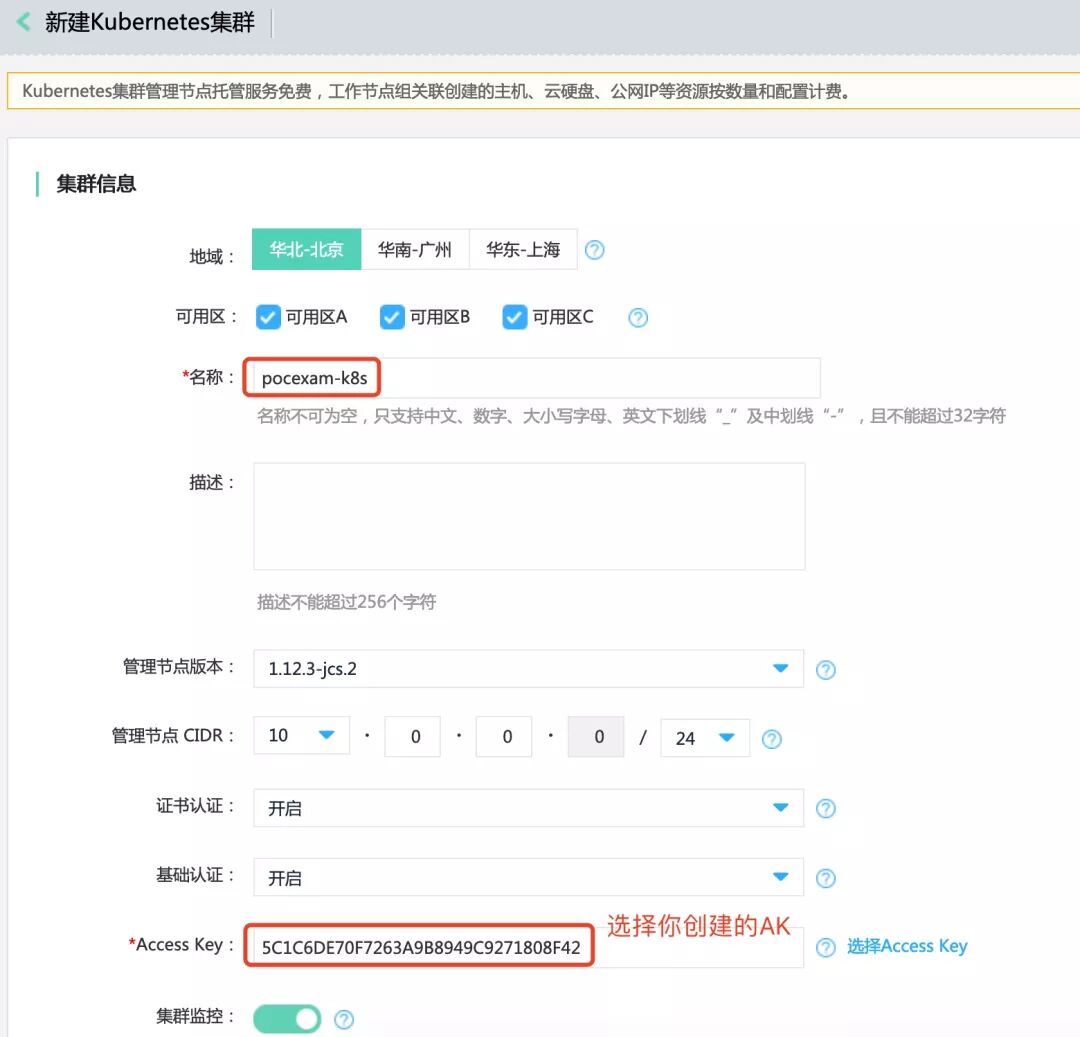

创建Kubernetes集群， 控制台-->弹性计算-->Kubernetes集群。

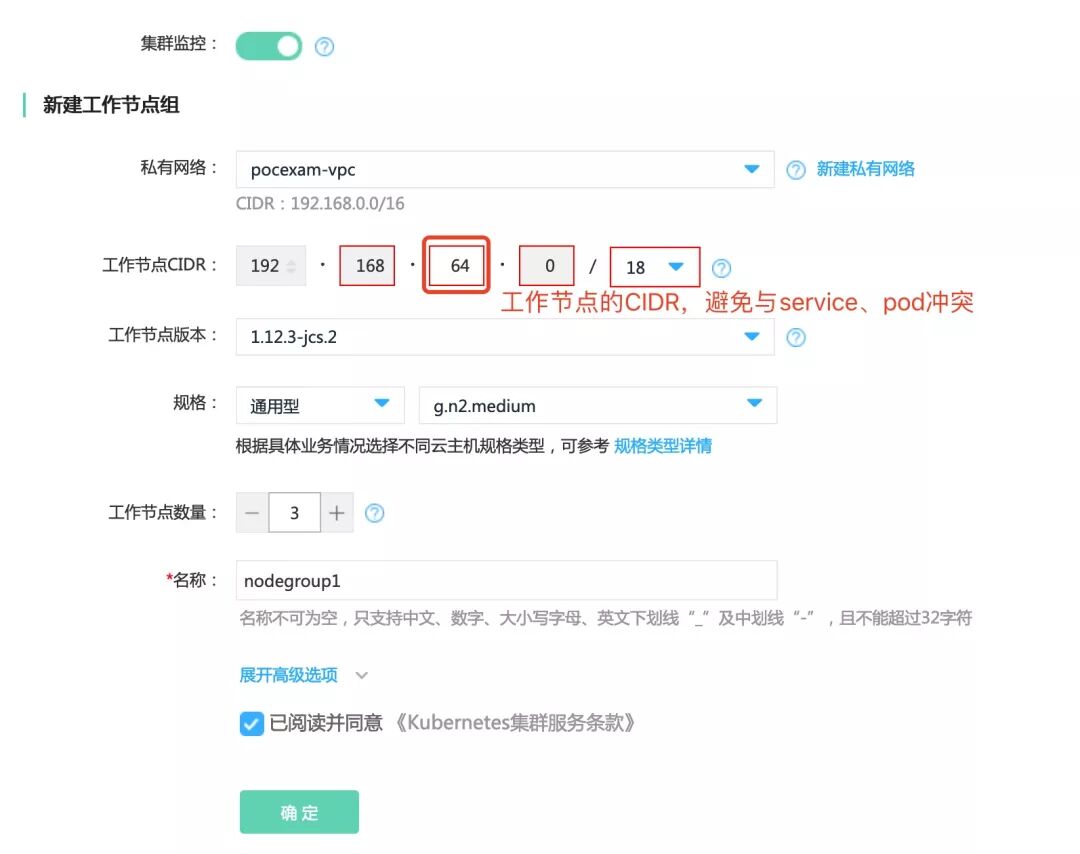

注意需要选择AK，修改node节点的CIDR,避免与集群中的service、pod冲突。

点击确认后，等待若干分钟，集群创建成功，目前支持的版本为1.12.3。

2.4 云主机Kubernetes客户端配置

在Linux云主机上，执行如下shell命令：


1wget https://pocexam.s3.cn-north-1.jdcloud-oss.com/kubernetes-client-linux-amd64.tar.gz


2tar zxvf kubernetes-client-linux-amd64.tar.gz &&
cd kubernetes/client/bin/


3chmod +x kubectl && sudo mv ./kubectl /usr/
local/bin/kubectl

2.5 配置集群凭证

在Linux云主机执行如下shell命令，创建相关配置文件，并将Kubernetes的连接信息写入config文件，保存退出：


1mkdir -p ~
/.kube && vi ~/.kube/config

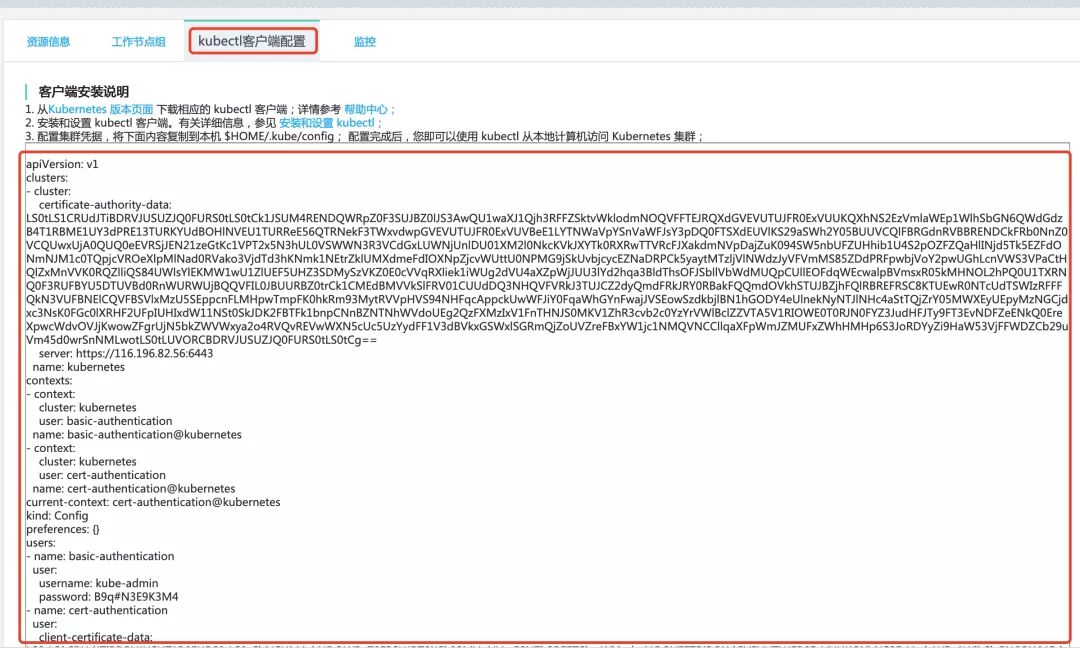

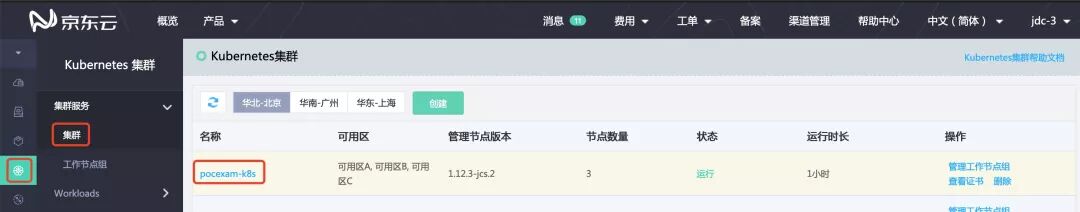

连接信息获取方式为： 控制台-->弹性计算-->Kubernetes集群，点击创建的Kubernetes集群名称。

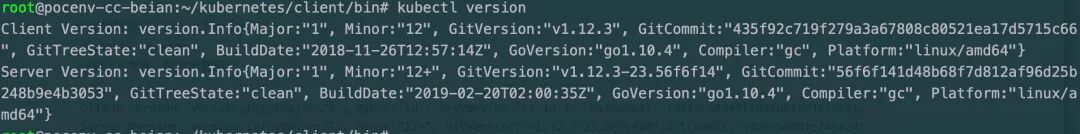

将文本框中的内容保存至 ~/.kube/config 文件中。然后执行 kubectl version 命令，显示如下信息表示连接成功：

3. Kubernetes集群集成京东云镜像仓库

参考帮助文档链接：https://docs.jdcloud.com/cn/jcs-for-kubernetes/deploy-container-registry

3.1 创建具有时效性的secret

在Linux云主机shell中操作：


1kubectl create secret docker-registry
my-secret -n kube-
system --docker-server=pocexam-cn-north-
1.jcr.service.jdcloud.com --docker-username=jdcloud --docker-password=z7G4sQTHMaNG0GRN --docker-email=chengchen3@jd.com

需要注意如下参数的值：

docker-server：你创建的镜像仓库的注册表URL。
docker-username：默认jdcloud，无需修改。
docker-password：在临时令牌中获取，详情参考下图（获取secret所需的临时密码）。
docker-email：用户自定义邮箱。
-n 参数，默认为 default namespace，本次部署绑定到kube-system。 未来yaml配置文件中，你要创建pod或者deployment所在的namesapce，必须与本次创建的secret所在的namesapce保证一直，否则会出现ErrImagePullw的问题。

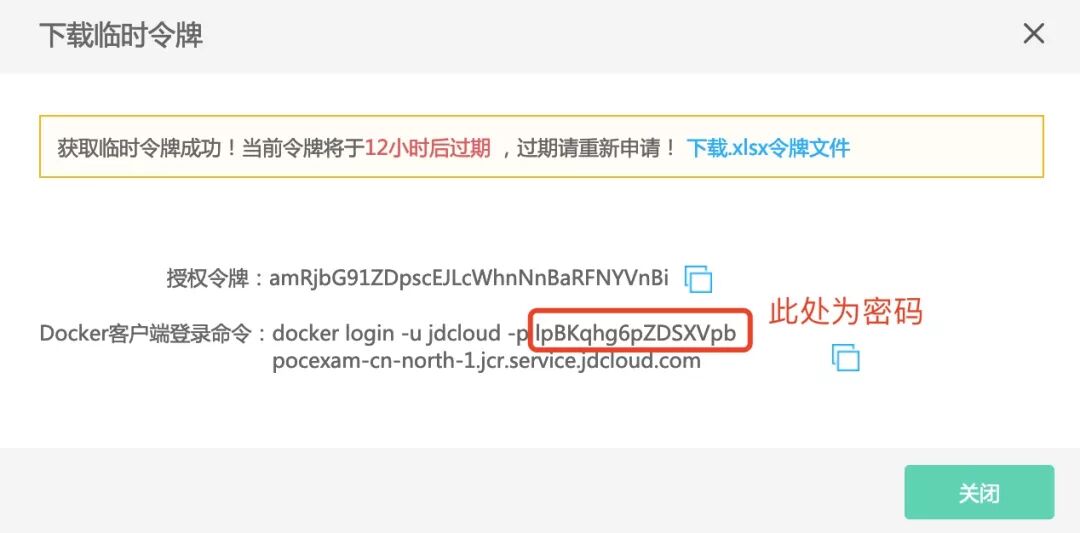

3.1.1 获取secret所需的临时密码

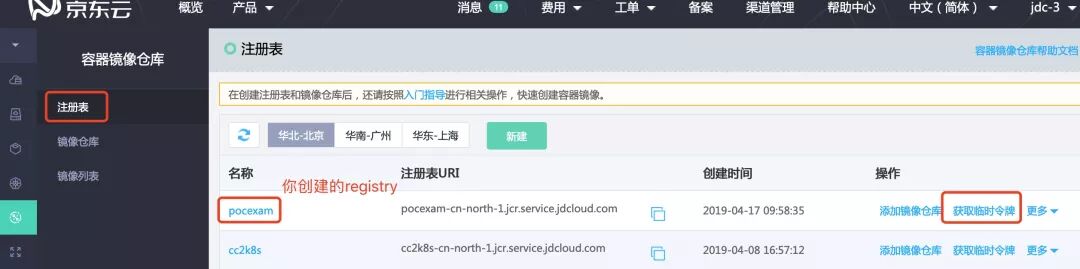

在镜像仓库中选择注册表，点击 获取临时令牌：

红框中标识的内容即临时密码。

3.2 自动定期获取临时令牌，长期有效

shell中执行如下命令：


1
#创建相关基于角色的访问控制（RBAC）


2
kubectl apply -f https://pocexam.s3.cn-north-1.jdcloud-oss.com/jcr-credential-rbac.yaml

下载 jcr-credential-cron.yaml 文件，设定每一个小时获取临时令牌，请使用时添加JDCLOUD_ACCESS_KEY和JDCLOUD_SECRET_KEY内容。


1
cd
~


2wget https://pocexam.s3.cn-north-1.jdcloud-oss.com/jcr-credential-cron.yaml

修改部分变量的值：



 1apiVersion: batch/v1beta1



 2kind: CronJob



 3metadata:



 4  name: jdcloud-jcr-credential-cron



 5spec:



 6  schedule:
"0 */1 * * *"
# 0代表每小时的整点，您可以根据需要修改时间，如改成15代表每小时的第15分钟获取临时令牌。



 7  successfulJobsHistoryLimit: 2



 8  failedJobsHistoryLimit: 2



 9  jobTemplate:


10    spec:


11      backoffLimit: 4


12      template:


13        spec:


14          serviceAccountName: default


15          terminationGracePeriodSeconds: 0


16          restartPolicy: Never


17          hostNetwork:
true


18          containers:


19          - name: jcr-token-refresher


20            imagePullPolicy: Always


21            image: jdcloudcli/jdcloud-cli:latest


22
command:


23            -
"/bin/sh"


24            -
"-c"


25            - |


26
##REGISTRY_NAME变量需要修改为你的的镜像仓库注册表的名称


27              REGISTRY_NAME=XXX


28
##JCR_REGION变量需要修改为你的镜像仓库所在的region


29              JCR_REGION=cn-north-1


30              DOCKER_REGISTRY_SERVER=https://
${REGISTRY_NAME}-
${JCR_REGION}.jcr.service.jdcloud.com


31              DOCKER_USER=jdcloud


32
##JDCLOUD_ACCESS_KEY和JDCLOUD_SECRET_KEY需要修改为你的pin的AK、SK的值


33              JDCLOUD_ACCESS_KEY=xxxxxxxxxxxxxx


34              JDCLOUD_SECRET_KEY=xxxxxxxxxxxxx


35              jdc configure add --profile
${DOCKER_USER} --access-key
${JDCLOUD_ACCESS_KEY} --secret-key
${JDCLOUD_SECRET_KEY}


36              PRECHECK=`jdc cr get-authorization-token --region-id
${JCR_REGION} --registry-name
${REGISTRY_NAME} |jq .result.authorizationToken`


37
if [
'null' =
"
$PRECHECK" ];
then


38
echo
"jdc cr call failed no valid content"


39
exit 0


40
else


41
echo
"jdc cr call return authentication string"


42
fi;


43              DOCKER_PASSWORD=`
echo
${PRECHECK} | base64 -d |cut  -d
':' -f2`


44              kubectl delete secret my-secret ||
true


45
echo
"0:"
$PRECHECK


46
echo
"1:"
$DOCKER_REGISTRY_SERVER


47
echo
"2:"
$DOCKER_USER


48
echo
"3:"
$DOCKER_PASSWORD46/15555780261891.jpg)


49


50


51


52


53


54


55


56


57


58              kubectl create secret docker-registry my-secret \


59              --docker-server=
$DOCKER_REGISTRY_SERVER \


60              --docker-username=
$DOCKER_USER \


61              --docker-password=
$DOCKER_PASSWORD \


62
##docker-email修改为你的邮箱地址


63              --docker-email=xxxx@jd.com


64              kubectl patch serviceaccount default  -p
'{"imagePullSecrets":[{"name":"my-secret"}]}'
# kubectl patch  $SERVICEACCOUNT xxxxx  -n $NAMESPACEOFSERVICEACCOUNT

变量修改完成后，shell中执行如下命令，创建Kubernetes的计划任务：

1kubectl apply -f jcr-credential-cron.yaml

4. 部署dashboard

在Linux云主机中执行如下命令，下载dashboard相关yaml配置文件：


1
wget https://pocexam.s3.cn-north-1.jdcloud-oss.com/db.yml

需要修改镜像地址为之前上传的Kubernetes-dashboard地址：



  1
# Copyright 2017 The Kubernetes Authors.



  2
#



  3
# Licensed under the Apache License, Version 2.0 (the "License");



  4
# you may not use this file except in compliance with the License.



  5
# You may obtain a copy of the License at



  6
#



  7
#     http://www.apache.org/licenses/LICENSE-2.0



  8
#



  9
# Unless required by applicable law or agreed to in writing, software



 10
# distributed under the License is distributed on an "AS IS" BASIS,



 11
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.



 12
# See the License for the specific language governing permissions and



 13
# limitations under the License.



 14



 15
# ------------------- Dashboard Secret ------------------- #



 16



 17
apiVersion: v1



 18
kind: Secret



 19
metadata:



 20  labels:



 21    k8s-app: kubernetes-dashboard



 22  name: kubernetes-dashboard-certs



 23  namespace: kube-system



 24
type: Opaque



 25



 26---



 27
# ------------------- Dashboard Service Account ------------------- #



 28



 29
apiVersion: v1



 30
kind: ServiceAccount



 31
metadata:



 32  labels:



 33    k8s-app: kubernetes-dashboard



 34  name: kubernetes-dashboard



 35  namespace: kube-system



 36



 37---



 38
# ------------------- Dashboard Role & Role Binding ------------------- #



 39



 40
kind: Role



 41
apiVersion: rbac.authorization.k8s.io/v1



 42
metadata:



 43  name: kubernetes-dashboard-minimal



 44  namespace: kube-system



 45
rules:



 46
# Allow Dashboard to create 'kubernetes-dashboard-key-holder' secret.



 47- apiGroups: [
""]



 48  resources: [
"secrets"]



 49  verbs: [
"create"]



 50
# Allow Dashboard to create 'kubernetes-dashboard-settings' config map.



 51- apiGroups: [
""]



 52  resources: [
"configmaps"]



 53  verbs: [
"create"]



 54
# Allow Dashboard to get, update and delete Dashboard exclusive secrets.



 55- apiGroups: [
""]



 56  resources: [
"secrets"]



 57  resourceNames: [
"kubernetes-dashboard-key-holder",
"kubernetes-dashboard-certs"]



 58  verbs: [
"get",
"update",
"delete"]



 59
# Allow Dashboard to get and update 'kubernetes-dashboard-settings' config map.



 60- apiGroups: [
""]



 61  resources: [
"configmaps"]



 62  resourceNames: [
"kubernetes-dashboard-settings"]



 63  verbs: [
"get",
"update"]



 64
# Allow Dashboard to get metrics from heapster.



 65- apiGroups: [
""]



 66  resources: [
"services"]



 67  resourceNames: [
"heapster"]



 68  verbs: [
"proxy"]



 69- apiGroups: [
""]



 70  resources: [
"services/proxy"]



 71  resourceNames: [
"heapster",
"http:heapster:",
"https:heapster:"]



 72  verbs: [
"get"]



 73



 74---



 75
apiVersion: rbac.authorization.k8s.io/v1



 76
kind: RoleBinding



 77
metadata:



 78  name: kubernetes-dashboard-minimal



 79  namespace: kube-system



 80
roleRef:



 81  apiGroup: rbac.authorization.k8s.io



 82  kind: Role



 83  name: kubernetes-dashboard-minimal



 84
subjects:



 85- kind: ServiceAccount



 86  name: kubernetes-dashboard



 87  namespace: kube-system



 88



 89---



 90
# ------------------- Dashboard Deployment ------------------- #



 91



 92
kind: Deployment



 93
apiVersion: apps/v1



 94
metadata:



 95  labels:



 96    k8s-app: kubernetes-dashboard



 97  name: kubernetes-dashboard



 98  namespace: kube-system



 99
spec:


100  replicas: 1


101  revisionHistoryLimit: 10


102  selector:


103    matchLabels:


104      k8s-app: kubernetes-dashboard


105  template:


106    metadata:


107      labels:


108        k8s-app: kubernetes-dashboard


109    spec:


110      containers:


111      - name: kubernetes-dashboard


112
##此处修改为你之前上传到镜像仓库的dashboard地址


113        image: Myregistry-cn-north-1.jcr.service.jdcloud.com/kubernetes-dashboard-amd64:v1.10.1


114        ports:


115        - containerPort: 8443


116          protocol: TCP


117        args:


118          - --auto-generate-certificates


119
# Uncomment the following line to manually specify Kubernetes API server Host


120
# If not specified, Dashboard will attempt to auto discover the API server and connect


121
# to it. Uncomment only if the default does not work.


122
# - --apiserver-host=http://my-address:port


123        volumeMounts:


124        - name: kubernetes-dashboard-certs


125          mountPath: /certs


126
# Create on-disk volume to store exec logs


127        - mountPath: /tmp


128          name: tmp-volume


129        livenessProbe:


130          httpGet:


131            scheme: HTTPS


132            path: /


133            port: 8443


134          initialDelaySeconds: 30


135          timeoutSeconds: 30


136      volumes:


137      - name: kubernetes-dashboard-certs


138        secret:


139          secretName: kubernetes-dashboard-certs


140      - name: tmp-volume


141        emptyDir: {}


142      serviceAccountName: kubernetes-dashboard


143      imagePullSecrets:


144        - name: my-secret


145
# Comment the following tolerations if Dashboard must not be deployed on master


146      tolerations:


147      - key: node-role.kubernetes.io/master


148        effect: NoSchedule


149


150---


151
# ------------------- Dashboard Service ------------------- #


152
# ------------------- 此处设置在京东云自动创建LB并绑定带宽为10Mbps的公网IP------------------- #


153
kind: Service


154
apiVersion: v1


155
metadata:


156  name: dashboard-lb


157  namespace: kube-system


158  labels:


159    k8s-app: kubernetes-dashboard


160
spec:


161  ports:


162    - protocol: TCP


163      port: 9443


164      targetPort: 8443


165      nodePort: 30063


166  type: LoadBalancer


167  selector:


168     k8s-app: kubernetes-dashboard

shell中创建Kubernetes deployment：


1
kubectl
apply
-f
db
.yml

查看集群中所有的service：


1
kubectl get svc --
all-namespaces

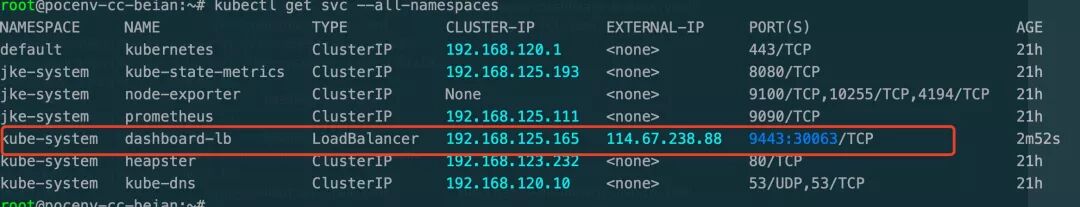

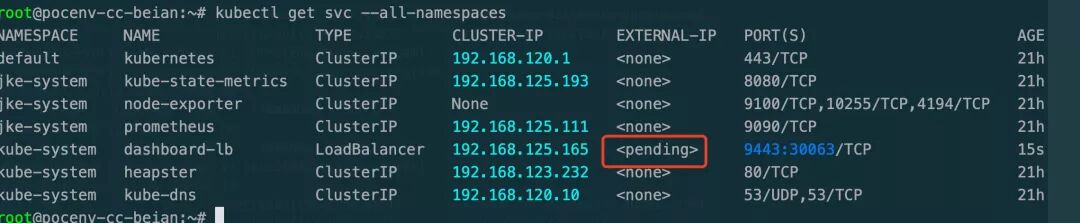

可以看到正在创建LB对应的公网IP：

稍等1分钟左右再查看，可以看到LB已绑定公网IP：

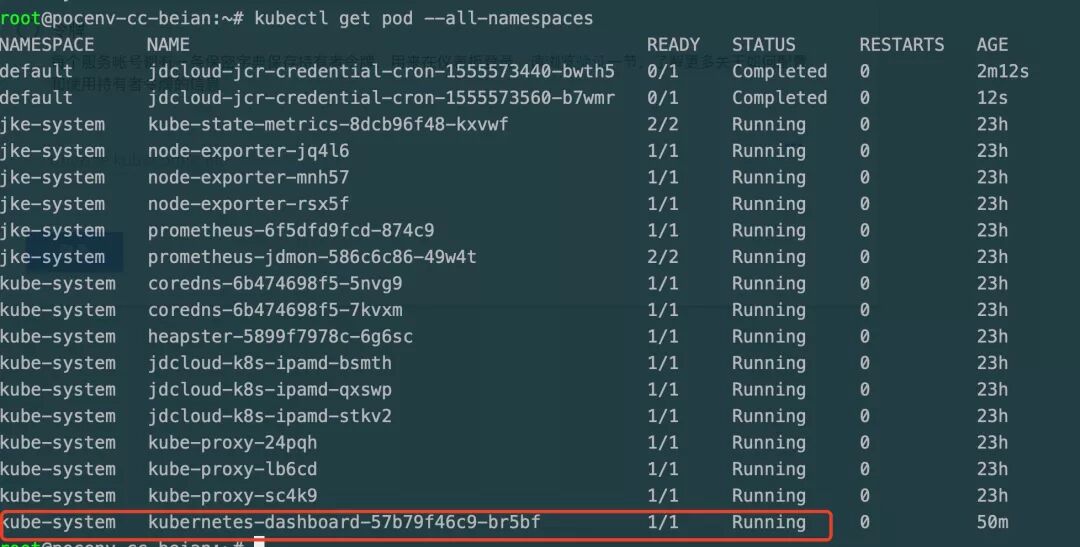

查看所有namespace的pod，可以看到已成功pull：

5. 访问dashboard

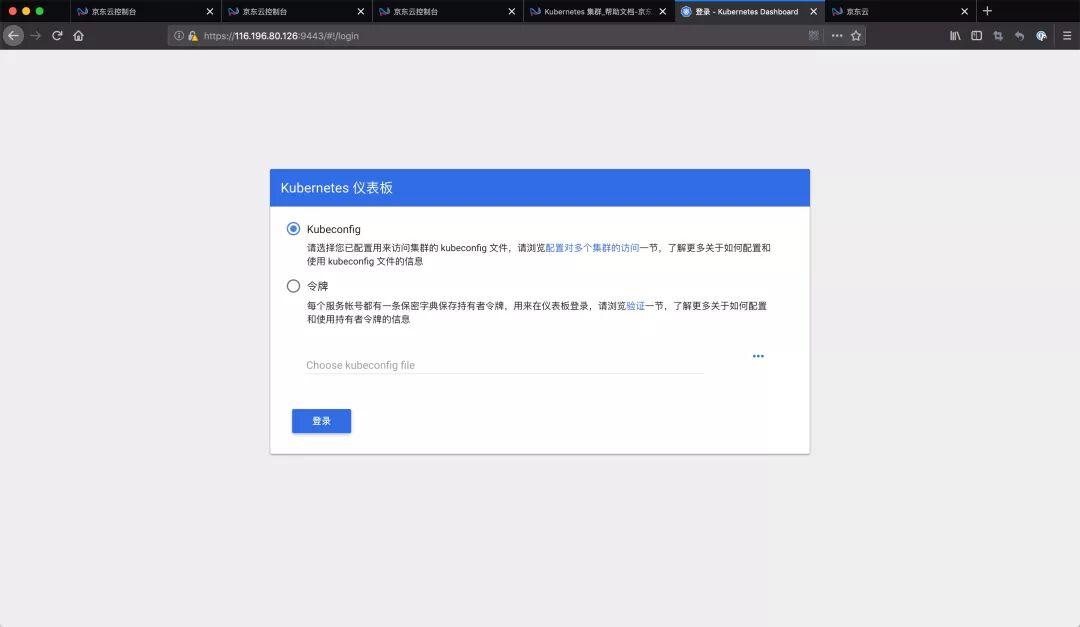

使用Chrome或者Firefox浏览器访问service所绑定的公网IP以及对应端口，本次实验中访问：https://192.168.125.165:9443，会看到如下信息：

本次访问我们使用令牌访问全部权限。 认证时的账号必须为ServiceAccount，被dashboard的pod拿来由kubernetes进行认证。

5.1 创建ServiceAccount


1kubectl
create serviceaccount dashboard-
admin -n kube-
system

5.2 绑定相关Role

1kubectl create clusterrolebinding dashboard-cluster-admin --clusterrole=cluster-admin --serviceaccount=kube-system:dashboard-admin

5.3 获取Secret

1kubectl describe sa dashboard-admin -n kube-system

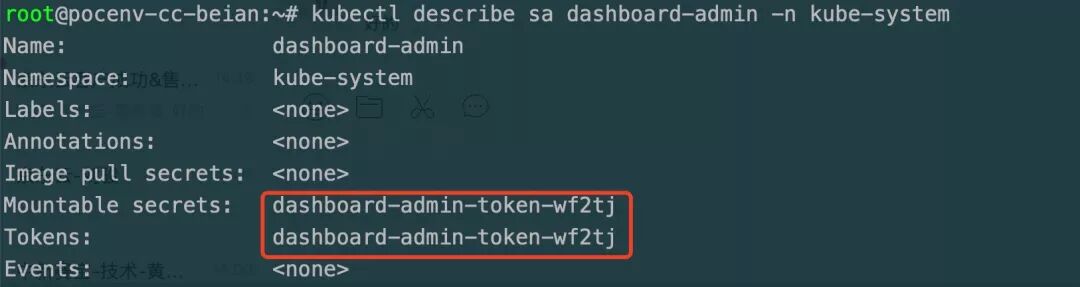

由此可知，本例中 dashboard-admin-token-wf2tj 为使用的Secret。

5.4 获取Token

执行shell命令查看对应secret相关信息：


1kubectl
describe secrets -n kube-
system dashboard-
admin-token-wf2tj

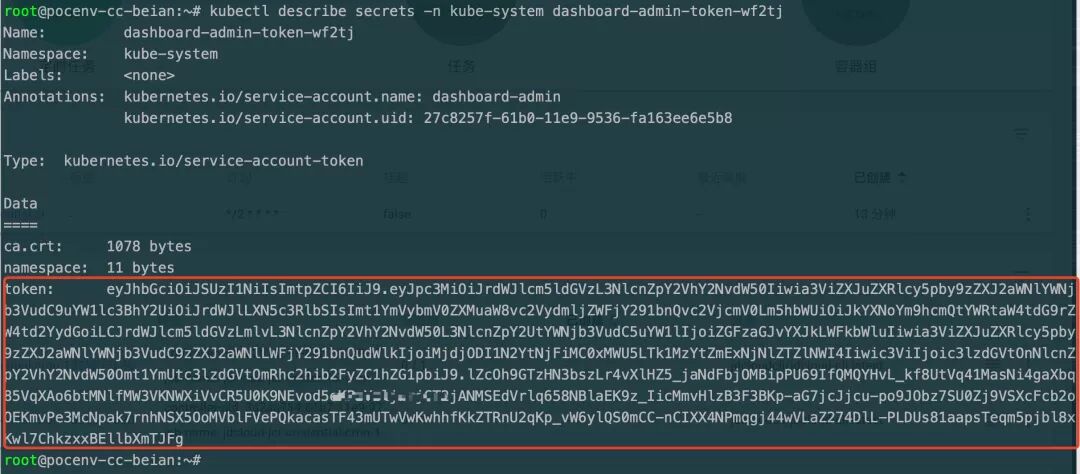

下图中获取到的token即访问凭证。

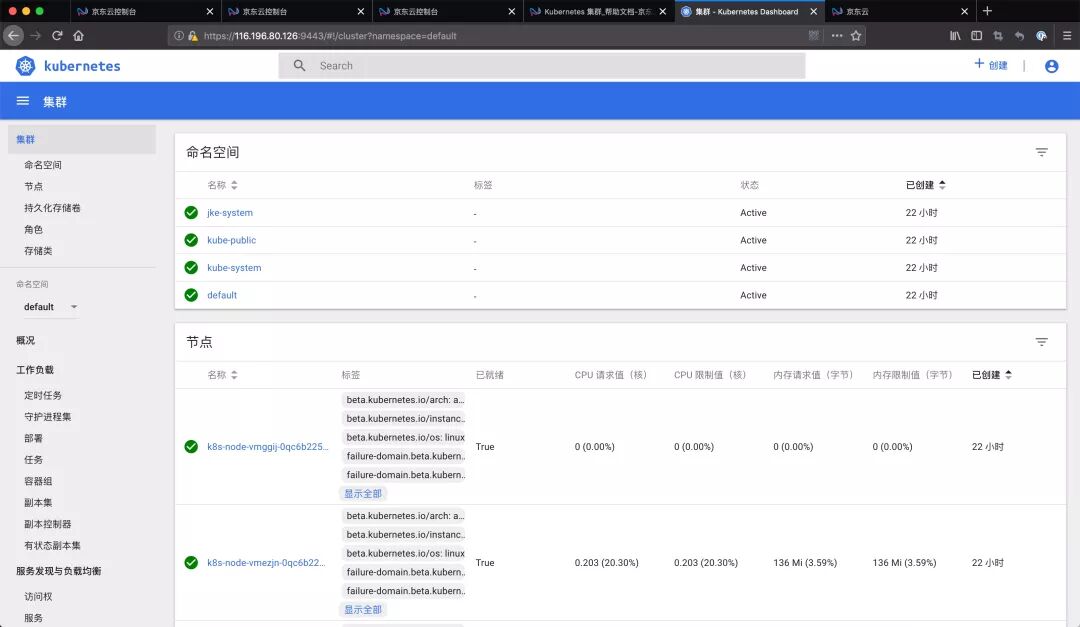

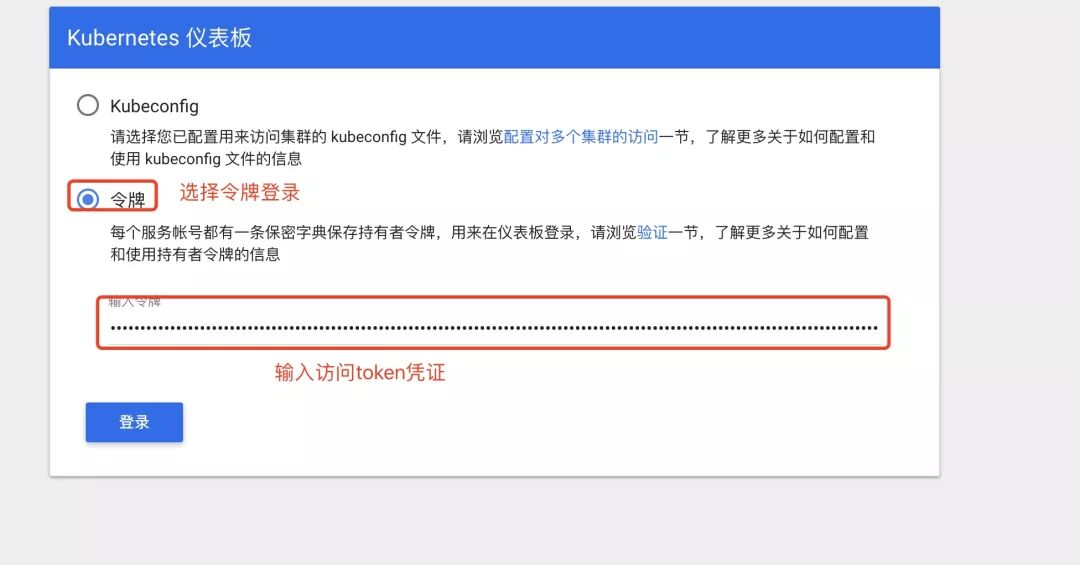

将其复制粘贴到浏览器中即可登录成功：

点击“ 阅读原文 ”，了解更多京东云K8s产品信息

欢迎点击“ 京东云 ”了解更多精彩内容

福利预警

京东云开发者社区用户专属福利！

参加沙龙活动，免费得CNCF大会门票！

🎁🎁🎁

阅读原文

ITPub博客

干货 | 京东云托管Kubernetes集成镜像仓库并部署原生DashBoard
