在线安装Activiti插件
在Eclipse上安装Activiti插件：Activiti BPMN 2.0 designer，以便我们要用这个插件来画流程设计图。具体使用，可以参考官方用户指南，地址：http://activiti.org/userguide/index.html#eclipseDesignerInstallation。

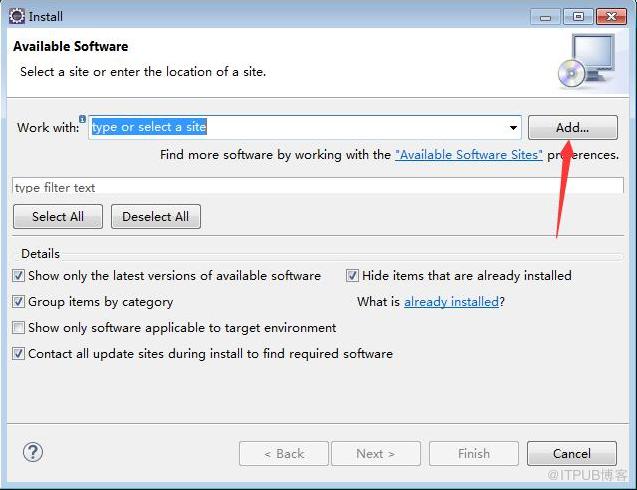

1）打开eclipse，在Help->Install New Software后的弹出窗点击add按钮。

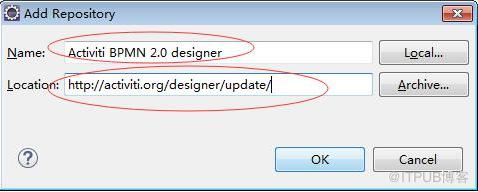

2）在弹出窗口的文本框里输入一下内容：
Name：Activiti BPMN 2.0 designer Location：http://www.activiti.org/designer/update

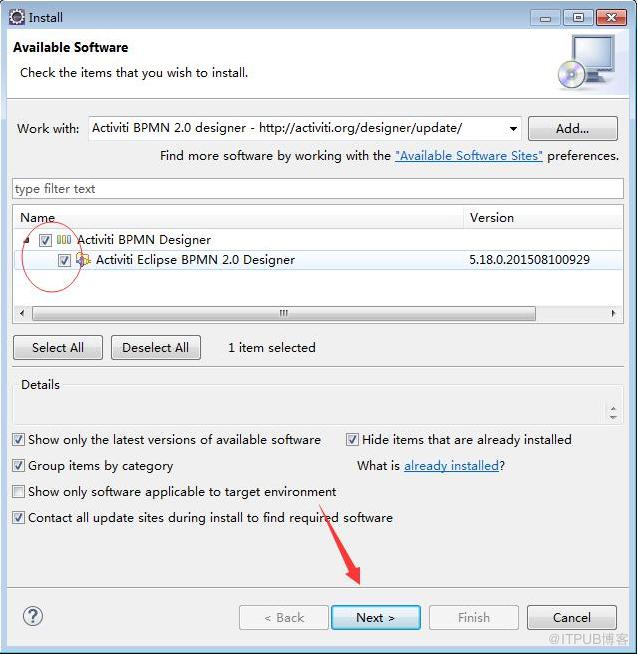

3）点击OK后可以看到如下情形，我们勾选中它，然后next进行下一步。

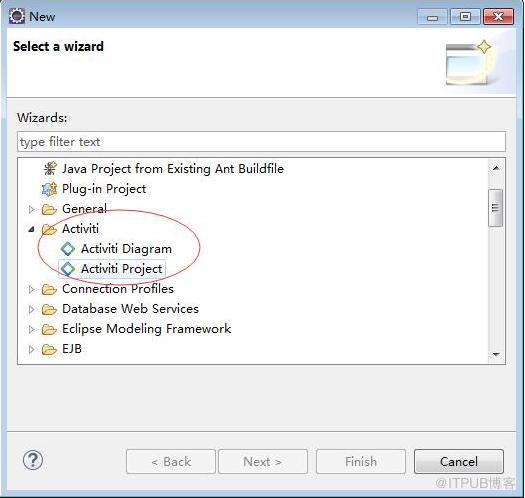

4）接着根据提示信息一步步操作，安装完后重启一下Eclipse，插件才会生效，这时我们点击File -> New -> Others时，才能找到新安装的Activiti插件：

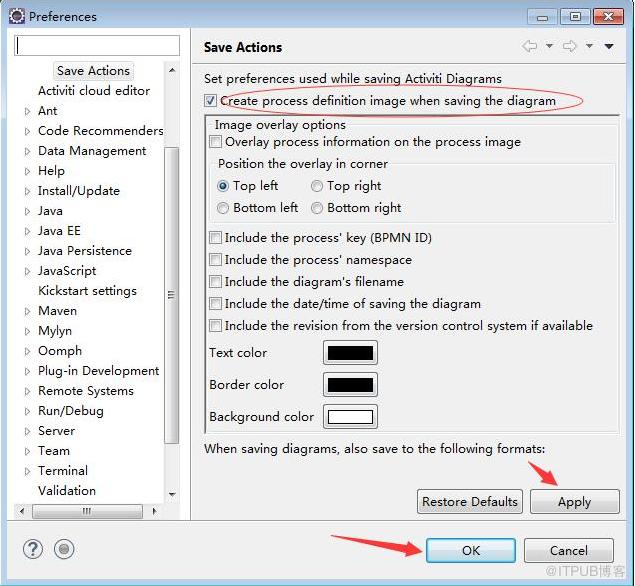

5）另外为了能在设计流程图的时候让Ecplise自动生成PNG格式的图片，我们还需要点下Window - > Preferences进行以下设置，至此插件就安装和设置完毕了：
如果过程中意外中断，可将该插件信息移除重新安装即可，若是有冲突，则重启eclipse再安装一般就没有问题了。
