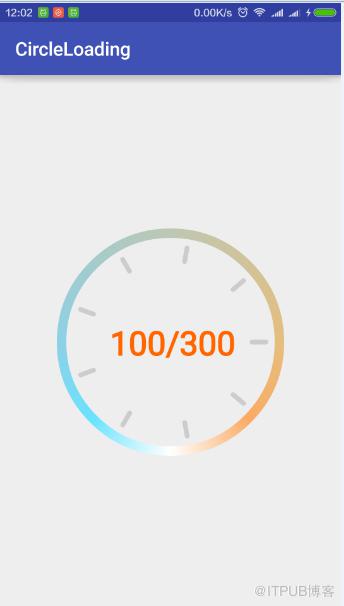

先看效果(原谅我的渣像素)，进度的刻度、宽度、颜色可以随意设定：

实现起来并不难，通过本文，我们可以学到：

1、自定义属性的使用。
2、shader的使用

3、自定义View中对onmeasure的处理
4、增深对PathMeasure工具类的了解
5、最主要的是对自定义View有个比较清晰的思路认识

一、原理介绍

做这样一个进度效果，我们可以拆分如下步骤来实现：

1、从外部圆环开始测量绘制；

2、再加入刻度条效果；
3、再加入刻度随进度增加而增加效果；
4、增加自定义属性增加可定制性；
5、控件使用方法介绍

OK,有了这个思路，那我们开始吧：

1、测量绘制外部圆环
首先我们要开始绘制外部的圆环，这步很简单，主要是使用canvas的drawArc()方法，

/*
* @param oval 画弧线矩形区域
* @param startAngle 开始的角度
 * @param sweepAngle 划过的角度
* @param useCenter 如果为true 为实心圆弧
 * @param paint     画笔
   * /
 public void drawArc(RectF oval, float startAngle, float sweepAngle,boolean useCenter,Paint paint)

这个相对简单，主要是确定开始角度，并不断增加绘制划过角度，圆弧就出现在界面中了，这里需要注意的是RectF oval的大小确定：
在确定RectF oval之前，我们要先测量确定当前控件的宽高，根据当前控件的宽高来确定oval的合适大小。
测量当前控件的大小一般我们在onmeasure()方法中处理，resolveMeasured()方法传递两个参数，第一各参数为widthMeasureSpec或者heightMeasureSpec，第二个参数为期望值也就是默认值。

@Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    setMeasuredDimension(resolveMeasured(widthMeasureSpec, nDesired), resolveMeasured(heightMeasureSpec, nDesired));
    }/**
     *
     * @param measureSpec
     * @param desired
     * @return
     */
    private int resolveMeasured(int measureSpec, int desired)
    {
        int result = 0;
        int specSize = MeasureSpec.getSize(measureSpec);
        switch (MeasureSpec.getMode(measureSpec)) {
            case MeasureSpec.UNSPECIFIED: //
                result = desired;
                break;
            case MeasureSpec.AT_MOST:  //wrap-content
                result = Math.min(specSize, desired);
                break;
            case MeasureSpec.EXACTLY:  //match-content
            default:
                result = specSize;
        }
        return result;
    }

在测量之后我们就可以来求oval的具体大小，我把这步操作放在了onSizeChanged方法中，求出最小一边的一半减去圆环的宽度，得到圆弧的半径，然后根据半径以控件中心为中心绘制我们所需要的矩形区域。

radiu = (int) ((Math.min(getWidth(), getHeight()))/2-mPaint.getStrokeWidth());

            oval.left = getWidth()/2-radiu;
            oval.top = getHeight()/2-radiu;
            oval.right = getWidth()/2+radiu;
            oval.bottom = getHeight()/2+radiu;

这样下来，基本上就可以绘制比较理想的弧线了，在这里也把绘制中心文字也说下吧，主要通过getTextBounds()方法获取文字区域的宽高，然后在drawText()方法中将坐标进行适当偏移以使文字居中显示。

String strProgressText = "";        if(mOnProgressListener !=null){//如果不为空  则为接口返回的值
            strProgressText = mOnProgressListener.OnProgress(mMax, mProgress);
        }else{
            strProgressText = mProgress+"/"+mMax;
        }
        mTextPaint.getTextBounds(strProgressText, 0, strProgressText.length(), bounds);
        canvas.drawText(strProgressText, oval.centerX()-bounds.width()/2, oval.centerY()+bounds.height()/2, mTextPaint);

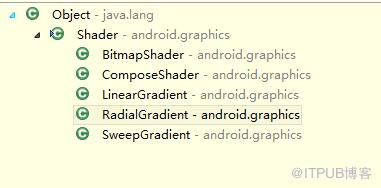

最后还有一个小点就是渐变色的绘制，用的SweepGradient，我们可以看下Shader的子类,shader类是很强大的，类似与圆形图片、渐变效果都可以用它来实现，这里就不过多展开了：

SweepGradient sweepGradient = new SweepGradient(getWidth()/2, getHeight()/2, colors, null);
  p.setShader(sweepGradient);

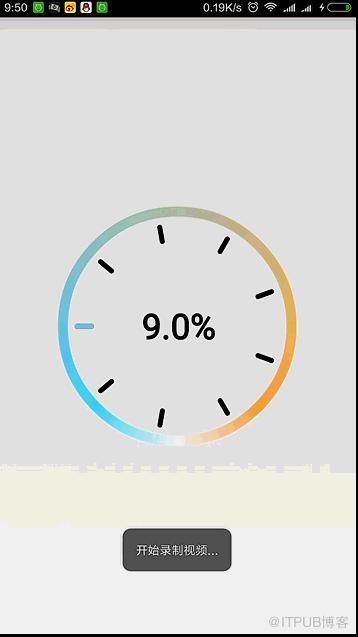

到这里为止，我们的圆环已经绘制好了，包括中间的文字以及圆环的渐变效果都已经实现了，就是这样的：

2、加入刻度效果

接下来要加入刻度效果，实现思路是这样的，我先默认实现两个圆弧(注意这两个圆弧只是我们假定添加的，并不是真正加在控件中显示)，然后获取相同角度，根据相对位置获取两个圆环上的点进行连线，将这两个点连起的刻度线封装成对象添加在集合中，最后在onDraw方法中遍历集合，进行绘制。

oval2 = new RectF();//内环
            oval2.left = getWidth()/2-radiu/4f*3;
            oval2.top = getHeight()/2-radiu/4f*3;
            oval2.right = getWidth()/2+radiu/4f*3;
            oval2.bottom = getHeight()/2+radiu/4f*3;

            oval3 = new RectF();//外环
            oval3.left = getWidth()/2-radiu/8f*7;
            oval3.top = getHeight()/2-radiu/8f*7;
            oval3.right = getWidth()/2+radiu/8f*7;
            oval3.bottom = getHeight()/2+radiu/8f*7;//然后初始化数据
    /**
     * 初始化数据
     */
    private void initData() {
        mLinesList.clear();

        Path path = new Path();
        Path path1 = new Path();        //从startAngle开始 绘制180角度
        path.addArc(oval2, mStartAngle, mGraduationSweepAngle);
        path1.addArc(oval3, mStartAngle, mGraduationSweepAngle);

        PathMeasure pm = new PathMeasure(path, false);        float itemLength = pm.getLength()/(nGraduationCount-1);

        PathMeasure pm1 = new PathMeasure(path1, false);        float[] pos = new float[2];        float[] postemp = new float[2];        for (int i = 0; i 这里用到了PathMeasure这个辅助工具，这里简单讲一下：
public PathMeasure()//path：需要测量的path  forceClosed：是否关闭pathpublic PathMeasure(Path path, boolean forceClosed)//指定需要测量的pathpublic void setPath(Path path, boolean forceClosed)//返回当前path的总长度。getLength()//返回值是boolean，如过path为空，则返回false 传入参数有三个： //distance：传入距离起点的距离。 //pos[]:意思是position，分别对应点的x，y坐标 //tan[]：获取切线值，不常用。public boolean getPosTan(float distance, float pos[], float tan[])//返回一个处理好的matrix，但是这个matrix是以左上角作为旋转点，所以需要将这个点移动到中心点。 其中一个参数flags，指这个martrix需要什么信息。flags的值有如下两个 PathMeasure.POSITION_MATRIX_FLAG:位置信息
pathMeasure.TANGENT_MATRIX_FLAG:切边信息，方位角信息public boolean getMatrix(float distance, Matrix matrix, int flags)//这个方法返回boolean，如果截取的长度为0则返回false，否则为true。参数如下//startD：起始距离 //stopD：终点距离 //dst：接收截取的path //startWithMoveTo：是否把截取的path，moveto到起始点。public boolean getSegment(float startD, float stopD, Path dst, boolean startWithMoveTo)
3、加入刻度随进度增加而增加效果,并增加进度变化回调方便操作
加入刻度随进度增加而增加，我们可以这样想，首先我总的刻度数是一定的，判断划过的角度占圆周的百分比，随之就可以得到划过刻度数占总刻度数的百分比，进而就求出划过的刻度数了。

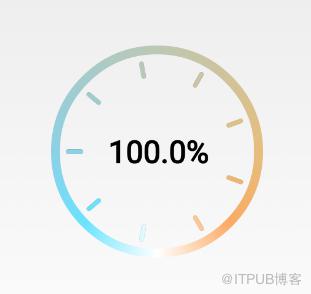

for (int i = 0; i 将划过的刻度数用画笔再绘制一次，随进度增加的刻度效果就出现啦！
/**
     * 设置进度监听
     * @param mOnProgressListener
     */
    public void setOnProgressListener(OnProgressListener mOnProgressListener) {        this.mOnProgressListener = mOnProgressListener;
    }    /**
     * 用于外部判断当前进度状态
     */
    interface OnProgressListener{        /**
         * 返回中间部分文字内容
         * @param max
         * @param progress
         * @return
         */
        String OnProgress(int max,int progress);
    }
设置回调监听，这样在每次进度变化的时候，可以随意变化中间部分文字显示的内容。
4、增加自定义属性增加可定制性
attrs.xml:

        <!-- 字体大小 -->
        <!-- 字体颜色 -->
        <!-- 圆环大小 -->
        <!-- 是否显示背景刻度 -->
        <!-- 是否显示外部进度框 -->
        <!-- 开始的角度 -->
        <!-- 最大值 -->
        <!-- 默认进度值 -->
        <!-- 刻度的背景颜色 -->
        <!-- 刻度的宽度 -->
        <!-- 刻度的个数 -->

layout文件：
 xmlns:app="http://schemas.android.com/apk/res-auto"<!--设置命名空间 -->


获取自定义属性值:
TypedArray typedArray = getResources().obtainAttributes(attrs, R.styleable.LoadingStyle);
        mTextSize = (int) typedArray.getDimension(R.styleable.LoadingStyle_textSize, TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 20, getResources().getDisplayMetrics()));
        mStrokeWidth = (int) typedArray.getDimension(R.styleable.LoadingStyle_strokeWidth, TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 5, getResources().getDisplayMetrics()));
        mGraduationWidth = (int) typedArray.getDimension(R.styleable.LoadingStyle_graduationWidth, mStrokeWidth/2);
        mTextColor = (int) typedArray.getColor(R.styleable.LoadingStyle_textColor, Color.BLACK);
        mGraduationBackgroundColor = (int) typedArray.getColor(R.styleable.LoadingStyle_graduationBackgroundColor, Color.BLACK);
        mStartAngle = (int) typedArray.getInt(R.styleable.LoadingStyle_startAngle, 180);
        mMax = (int) typedArray.getInt(R.styleable.LoadingStyle_max, 0);
        mProgress = (int) typedArray.getInt(R.styleable.LoadingStyle_progress, 0);
        nGraduationCount = (int) typedArray.getInt(R.styleable.LoadingStyle_graduationCount, 35);
        isShowGraduationBackground =  typedArray.getBoolean(R.styleable.LoadingStyle_isShowGraduationBackground, true);
        isShowOutRoll =  typedArray.getBoolean(R.styleable.LoadingStyle_isShowOutRoll, true);
        typedArray.recycle();
5、使用方法
int[] colors = {0xFFE5BD7D, 0xFFFAAA64,                    0xFFFFFFFF, 0xFF6AE2FD,                    0xFF8CD0E5, 0xFFA3CBCB,                    0xFFBDC7B3, 0xFFD1C299, 0xFFE5BD7D};
        lv_loading.setTextColor(Color.BLACK);//设置中心文字颜色
        lv_loading.setMax(500);//设置最大进度
        lv_loading.setShowGraduationBackgroundEnable(true);//是否显示刻度背景
        lv_loading.setGraduationBackgroundColor(Color.GRAY);//刻度的背景颜色
        lv_loading.setStartAngle(180);//设置开始旋转角度
        lv_loading.setGraduationCount(10);//设置刻度数
        lv_loading.setGraduationWidth(5);//设置刻度的宽度
        lv_loading.setOutColors(colors);//设置外部圆环颜色
        lv_loading.setInnerGraduationColors(colors);//设置内部刻度进度颜色
        lv_loading.setTextSize(35);//设置内部文字字体大小
        lv_loading.setShowOutRollEnable(false);//设置是否显示外部进度框
        lv_loading.setOnProgressListener(new OnProgressListener() {            @Override
            public String OnProgress(int max, int progress) {
                return progress*100f/max+"%";
            }
        });
原文链接：http://www.apkbus.com/blog-822721-77138.html
