开源办公开发平台丨Mysql5.7两套四节点主从结构环境搭建教程（二）

原创 Java 作者：o2oa 时间：2020-11-23 15:02:31 0 删除 编辑

MyCat及主从分库分表方案


1、MyCAT基础架构准备

1.1 环境准备：

两台虚拟机 db01 db02

每台创建四个Mysql实例 3307 3308 3309 3310

数据目录：/data/


1.2 删除历史环境（在需要时执行）

pkill mysqlrm -rf /data/*mv /etc/my.cnf /etc/my.cnf.bak


数据库准备


一、Mysql5.7.29服务器下载

服务器下载链接： https://cdn.mysql.com//Downloads/MySQL-5.7/mysql-5.7.29-linux-glibc2.12-x86_64.tar.gz

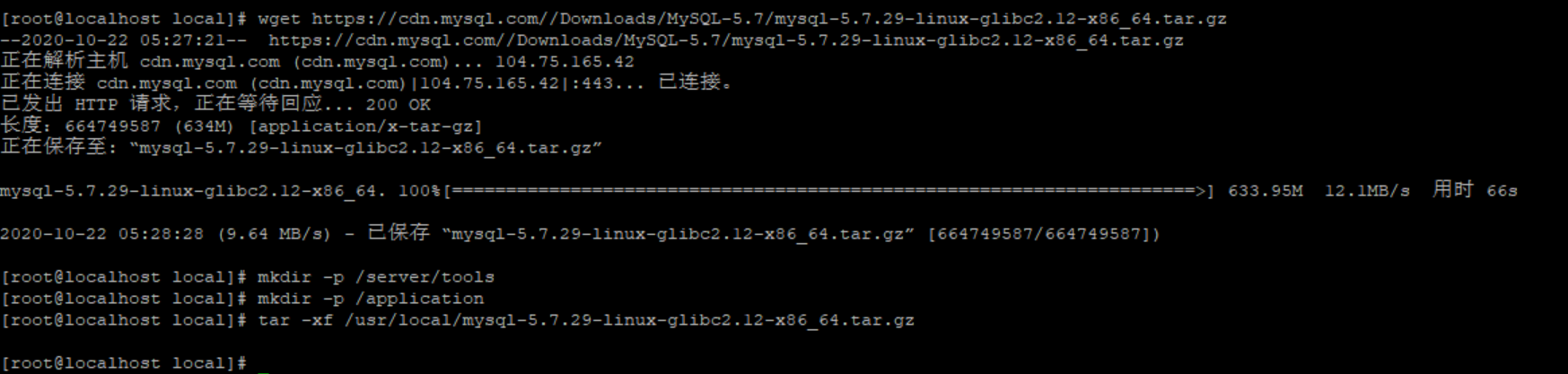

[root@localhost local]# cd /usr/local[root@localhost local]# wget https://cdn.mysql.com//Downloads/MySQL-5.7/mysql-5.7.29-linux-glibc2.12-x86_64.tar.gz


二、服务器安装过程

2.1、创建安装包存放目录

命令：mkdir -p /server/tools

[root@localhost local]# mkdir -p /server/tools


2.2、创建应用软件解压安装目录

命令：mkdir -p /application

[root@localhost local]# mkdir -p /application


2.3、在安装包存放目录中解压服务器程序

[root@localhost local]# tar -xf /usr/local/mysql-5.7.29-linux-glibc2.12-x86_64.tar.gz



2.4、将解压的服务器目录移动到安装目录

命令：mv mysql-5.7.29-linux-glibc2.12-x86_64 /application/mysql

[root@localhost local]# mv /usr/local/mysql-5.7.29-linux-glibc2.12-x86_64 /application/mysql

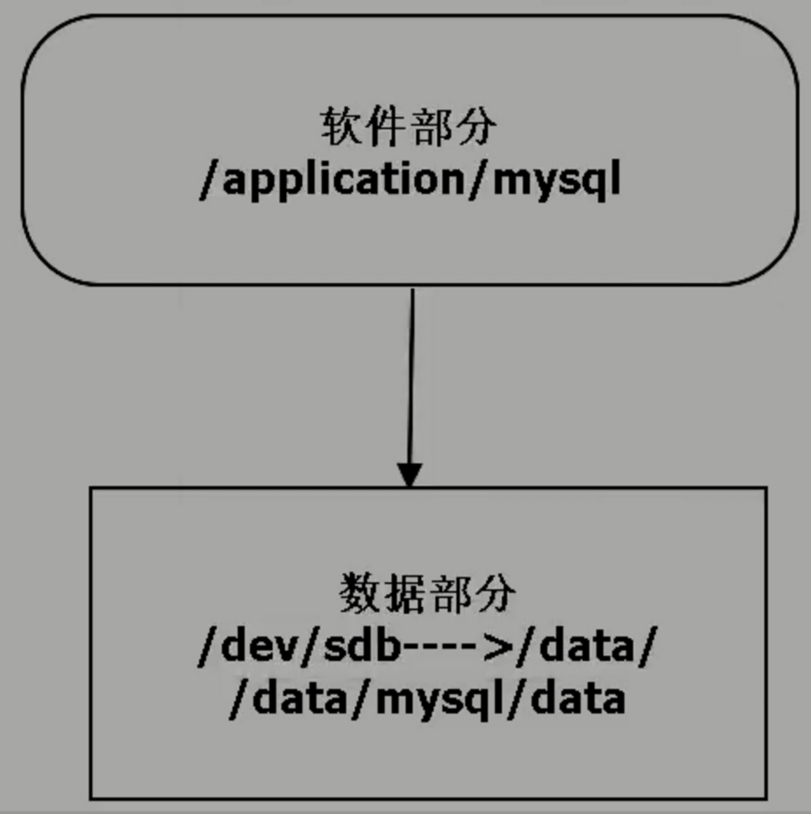

服务器目录规划图：


暂时直接在主机上创建目录/data(可以根据需要决定是否需要挂载磁盘)

2.5 挂载新的磁盘相关操作：

2.5.1、添加磁盘新卷：略

2.5.2、查询服务器磁盘列表：

命令：fdisk -l



2.5.3、格式化需要挂载的新卷： /dev/sdc

命令：mkfs.xfs /dev/sdc


2.5.4、创建挂载目录

命令：mkdir /data

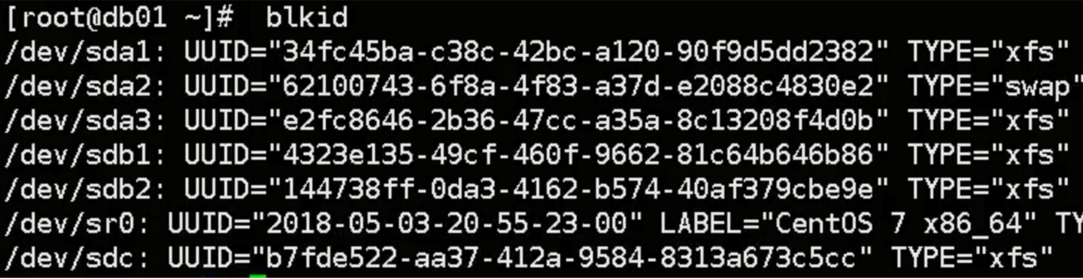

2.5.5、查询新磁盘的UUID

命令：blkid



2.5.6、添加磁盘自动挂载：

vim /etc/fstabUUID="ba1ec30-e251-4ded-bc12-2d940f938dd5" /data xfs defaults 0 0


2.5.7、进行磁盘挂载

mount -adf -h


2.6、创建数据库数据存放目录

mkdir -p /data/mysql/data


2.7、创建mysql启动用户

useradd -s /sbin/nologin mysql

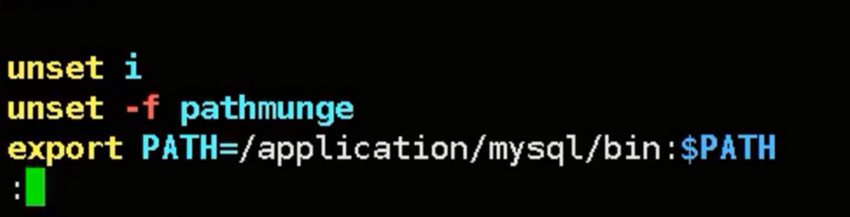

2.8、修改环境变量，将mysqld命令添加到环境变量

vim /etc/profileexport PATH=/application/mysql/bin:$PATH


让环境变量生效：

source /etc/profile


2.9、查询Mysql服务器版本

命令：mysql -V


2.10、报错解决

mysql: error while loading shared libraries: libncurses.so.5: cannot open shared object file: No such file or directory

解决方法：

安装 libncurses相关依赖

yum install libncurses*



2.11 目录授权

chown -R mysql.mysql /application/*chown -R mysql.mysql /data


三、实例初始化


3.1 在各主机上创建Mysql数据目录

===================db01=======================

mkdir /data/3307/data -pmkdir /data/3308/data -pmkdir /data/3309/data -pmkdir /data/3310/data -p


===================db02=======================

mkdir /data/3307/data -pmkdir /data/3308/data -pmkdir /data/3309/data -pmkdir /data/3310/data -p


3.2 在各主机上初始化Mysql数据

===================db01=======================

mysqld --initialize-insecure --user=mysql --basedir=/application/mysql --datadir=/data/3307/datamysqld --initialize-insecure --user=mysql --basedir=/application/mysql --datadir=/data/3308/datamysqld --initialize-insecure --user=mysql --basedir=/application/mysql --datadir=/data/3309/datamysqld --initialize-insecure --user=mysql --basedir=/application/mysql --datadir=/data/3310/data


===================db02=======================

mysqld --initialize-insecure --user=mysql --basedir=/application/mysql --datadir=/data/3307/datamysqld --initialize-insecure --user=mysql --basedir=/application/mysql --datadir=/data/3308/datamysqld --initialize-insecure --user=mysql --basedir=/application/mysql --datadir=/data/3309/datamysqld --initialize-insecure --user=mysql --basedir=/application/mysql --datadir=/data/3310/data


3.3 准备各主机上各节点数据库配置文件以及启动脚本

=================================DB01===================================

配置文件准备-3307：

cat >/data/3307/my.cnf <<EOF[mysqld]basedir=/application/mysqldatadir=/data/3307/datasocket=/data/3307/mysql.sockport=3307log-error=/data/3307/mysql.loglog_bin=/data/3307/mysql-binbinlog_format=rowskip-name-resolveserver_id=7gtid-mode=>

配置文件准备-3308：

cat >/data/3308/my.cnf <<EOF[mysqld]basedir=/application/mysqldatadir=/data/3308/datasocket=/data/3308/mysql.sockport=3308log-error=/data/3308/mysql.loglog_bin=/data/3308/mysql-binbinlog_format=rowskip-name-resolveserver_id=8gtid-mode=>

配置文件准备-3309：

cat >/data/3309/my.cnf <<EOF[mysqld]basedir=/application/mysqldatadir=/data/3309/datasocket=/data/3309/mysql.sockport=3309log-error=/data/3309/mysql.loglog_bin=/data/3309/mysql-binbinlog_format=rowskip-name-resolveserver_id=9gtid-mode=>

配置文件准备-3310：

cat >/data/3310/my.cnf <<EOF[mysqld]basedir=/application/mysqldatadir=/data/3310/datasocket=/data/3310/mysql.sockport=3310log-error=/data/3310/mysql.loglog_bin=/data/3310/mysql-binbinlog_format=rowskip-name-resolveserver_id=10gtid-mode=>

启动服务-3307

cat >/etc/systemd/system/mysqld3307.service<<EOF[Unit]Description=MySQL ServerDocumentation=man:mysqld(8)Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.htmlAfter=network.target syslog.target[Install]WantedBy=multi-user.target[Service]User=mysqlGroup=mysqlExecStart=/application/mysql/bin/mysqld --defaults-file=/data/3307/my.cnfLimitNOFILE = 10000EOF

启动服务-3308:

cat >/etc/systemd/system/mysqld3308.service<<EOF[Unit]Description=MySQL ServerDocumentation=man:mysqld(8)Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.htmlAfter=network.target syslog.target[Install]WantedBy=multi-user.target[Service]User=mysqlGroup=mysqlExecStart=/application/mysql/bin/mysqld --defaults-file=/data/3308/my.cnfLimitNOFILE = 10000EOF

启动服务-3309:

cat >/etc/systemd/system/mysqld3309.service<<EOF[Unit]Description=MySQL ServerDocumentation=man:mysqld(8)Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.htmlAfter=network.targetAfter=syslog.target[Install]WantedBy=multi-user.target[Service]User=mysqlGroup=mysqlExecStart=/application/mysql/bin/mysqld --defaults-file=/data/3309/my.cnfLimitNOFILE = 10000EOF

启动服务-3310:

cat >/etc/systemd/system/mysqld3310.service<<EOF[Unit]Description=MySQL ServerDocumentation=man:mysqld(8)Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.htmlAfter=network.target syslog.target[Install]WantedBy=multi-user.target[Service]User=mysqlGroup=mysqlExecStart=/application/mysql/bin/mysqld --defaults-file=/data/3310/my.cnfLimitNOFILE = 10000EOF



=================================DB02===================================

配置文件准备-3307:

cat >/data/3307/my.cnf <<EOF[mysqld]basedir=/application/mysqldatadir=/data/3307/datasocket=/data/3307/mysql.sockport=3307log-error=/data/3307/mysql.loglog_bin=/data/3307/mysql-binbinlog_format=rowskip-name-resolveserver_id=17gtid-mode=>

配置文件准备-3308:

cat >/data/3308/my.cnf <<EOF[mysqld]basedir=/application/mysqldatadir=/data/3308/datasocket=/data/3308/mysql.sockport=3308log-error=/data/3308/mysql.loglog_bin=/data/3308/mysql-binbinlog_format=rowskip-name-resolveserver_id=18gtid-mode=>

配置文件准备-3309:

cat >/data/3309/my.cnf <<EOF[mysqld]basedir=/application/mysqldatadir=/data/3309/datasocket=/data/3309/mysql.sockport=3309log-error=/data/3309/mysql.loglog_bin=/data/3309/mysql-binbinlog_format=rowskip-name-resolveserver_id=19gtid-mode=>

配置文件准备-3310:

cat >/data/3310/my.cnf <<EOF[mysqld]basedir=/application/mysqldatadir=/data/3310/datasocket=/data/3310/mysql.sockport=3310log-error=/data/3310/mysql.loglog_bin=/data/3310/mysql-binbinlog_format=rowskip-name-resolveserver_id=20gtid-mode=>

启动服务-3307:

cat >/etc/systemd/system/mysqld3307.service<<EOF[Unit]Description=MySQL ServerDocumentation=man:mysqld(8)Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.htmlAfter=network.target syslog.target[Install]WantedBy=multi-user.target[Service]User=mysqlGroup=mysqlExecStart=/application/mysql/bin/mysqld --defaults-file=/data/3307/my.cnfLimitNOFILE = 10000EOF

启动服务-3308:

cat >/etc/systemd/system/mysqld3308.service<<EOF[Unit]Description=MySQL ServerDocumentation=man:mysqld(8)Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.htmlAfter=network.targetAfter=syslog.target[Install]WantedBy=multi-user.target[Service]User=mysqlGroup=mysqlExecStart=/application/mysql/bin/mysqld --defaults-file=/data/3308/my.cnfLimitNOFILE = 10000EOF

启动服务-3309:

cat >/etc/systemd/system/mysqld3309.service<<EOF[Unit]Description=MySQL ServerDocumentation=man:mysqld(8)Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.htmlAfter=network.target syslog.target[Install]WantedBy=multi-user.target[Service]User=mysqlGroup=mysqlExecStart=/application/mysql/bin/mysqld --defaults-file=/data/3309/my.cnfLimitNOFILE = 10000EOF

启动服务-3310:

cat >/etc/systemd/system/mysqld3310.service<<EOF[Unit]Description=MySQL ServerDocumentation=man:mysqld(8)Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.htmlAfter=network.target syslog.target[Install]WantedBy=multi-user.target[Service]User=mysqlGroup=mysqlExecStart=/application/mysql/bin/mysqld --defaults-file=/data/3310/my.cnfLimitNOFILE = 10000EOF

3.4 重载systemctl服务（各主机均执行）

systemctl daemon-reloadsystemctl daemon-reexec


3.5 永久关掉 SELINUX （各主机均执行）

需要修改 /etc/selinux/config 再重启操作系统

SELINUX=disabled


3.6  修改数据目录权限，启动多实例（各主机均执行）

chown -R mysql.mysql /data/*systemctl start mysqld3307systemctl start mysqld3308systemctl start mysqld3309systemctl start mysqld3310


3.7 查询实例server_id（各主机均执行）

mysql -S /data/3307/mysql.sock -e "show variables like 'server_id'"mysql -S /data/3308/mysql.sock -e "show variables like 'server_id'"mysql -S /data/3309/mysql.sock -e "show variables like 'server_id'"mysql -S /data/3310/mysql.sock -e "show variables like 'server_id'"

3.8 检查端口监听（各主机均执行）

ss -lntss -lnt |grep 33

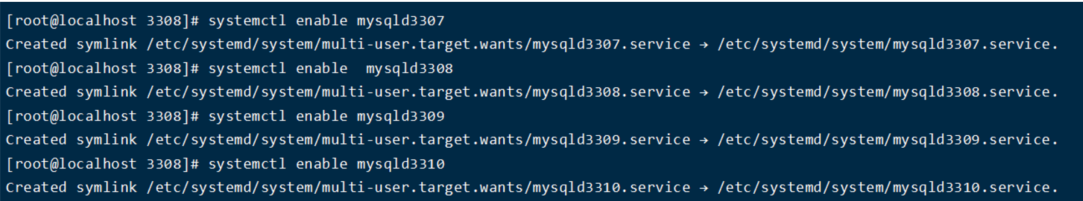

3.9 将Mysql各实例设置为自动启动（各主机均执行）

systemctl enable mysqld3307systemctl enable  mysqld3308systemctl enable mysqld3309systemctl enable mysqld3310


reboot操作系统可以验证。


四、出现问题后，查询问题的方法：

1、错误日志：/data/3307/mysql.log

2、systemctl status mysqld3307.service

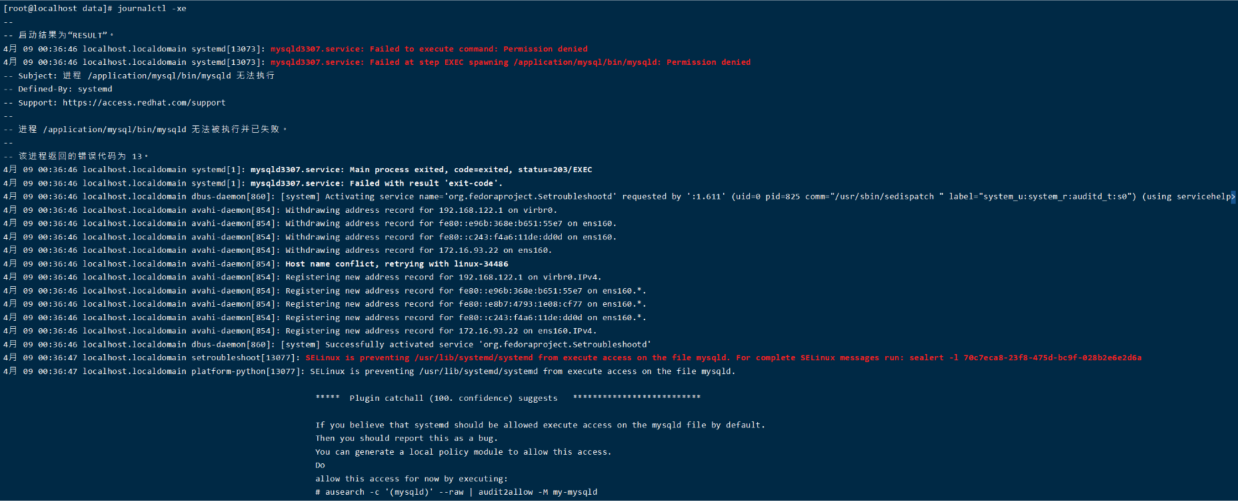

3、journalctl -xe image.png解决办法：永久关掉需要修改 /etc/selinux/config 再重启机器就好

SELINUX=disabled


节点主从规划

一、规划设计

箭头指向谁，谁就是主库

1 72.16.93.21 :3307     <————>   172.16.93.22 :3307

172.16.93.21 :3309       ————> 172.16.93.21 :3307

172.16.93.22 :3309       ————>  172.16.93.22:3307

172.16.93.22 :3308     <————>   172.16.93.21 :3308

172.16.93.22 :3310       ————>   172.16.93.22:3308

172.16.93.21:3310      ————>  172.16.93.21:3308


分片规划

shard1:

Master： 1 72.16.93.21: 3307

Slave1： 172.16.93.21:3309

Standby Master ： 172.16.93.22:3307

Slave2 ： 172.16.93.22:3309


shard2:

Master ： 172.16.93.22:3308

Slave1： 172.16.93.22:3310

Standby Master ： 172.16.93.21:3308

Slave2 ： 172.16.93.21:3310

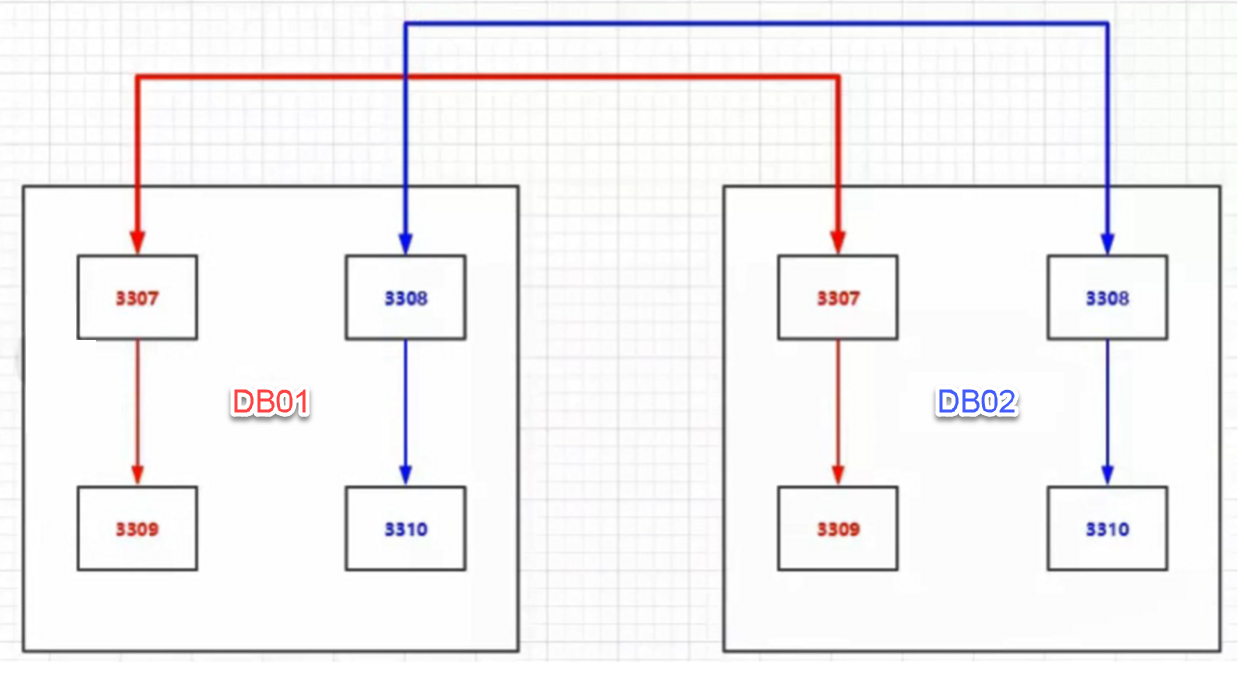

图示：



开始配置

Shard1_第一组四节点结构搭建（红色部分）

172.16.93.21:3307     <————> 172.16.93.22:3307

## db02(172.16.93.22)

mysql -S /data/3307/mysql.sock -e "grant replication slave on *.* to rep1@'%' identified by 'zone2018';"mysql -S /data/3307/mysql.sock -e "grant all on *.* to root@'%' identified by 'zone2018' with grant option;"

## db01( 172.16.93.21 )

mysql -S /data/3307/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='172.16.93.22', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='rep1', MASTER_PASSWORD='zone2018';"mysql -S /data/3307/mysql.sock -e "start slave;"mysql -S /data/3307/mysql.sock -e "show slave status \G"


## db02(172.16.93.22)

mysql -S /data/3307/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='172.16.93.21', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='rep1', MASTER_PASSWORD='zone2018';"mysql -S /data/3307/mysql.sock -e "start slave;"mysql -S /data/3307/mysql.sock -e "show slave status \G"


# 172.16.93.21:3309      ————>  172.16.93.21:3307

##db01(172.16.93.21)

mysql -S /data/3309/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='172.16.93.21', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='rep1', MASTER_PASSWORD='zone2018';"mysql -S /data/3309/mysql.sock -e "start slave;"mysql -S /data/3309/mysql.sock -e "show slave status \G"


# 172.16.93.22:3309      ————>  172.16.93.22:3307

##db02(172.16.93.22)

mysql -S /data/3309/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='172.16.93.22', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='rep1', MASTER_PASSWORD='zone2018';"mysql -S /data/3309/mysql.sock -e "start slave;"mysql -S /data/3309/mysql.sock -e "show slave status \G"


Shard2_第二组四节点结构搭建（蓝色部分）

# 172.16.93.22:3308    <————>  172.16.93.21:3308

## db01(172.16.93.21)

mysql -S /data/3308/mysql.sock -e "grant replication slave on *.* to rep1@'%' identified by 'zone2018';"mysql -S /data/3308/mysql.sock -e "grant all on *.* to root@'%' identified by 'zone2018' with grant option;"


## db02(172.16.93.22)

mysql -S /data/3308/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='172.16.93.21', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='rep1', MASTER_PASSWORD='zone2018';"mysql -S /data/3308/mysql.sock -e "start slave;"mysql -S /data/3308/mysql.sock -e "show slave status \G"


## db01(172.16.93.21)

mysql -S /data/3308/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='172.16.93.22', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='rep1', MASTER_PASSWORD='zone2018';"mysql -S /data/3308/mysql.sock -e "start slave;"mysql -S /data/3308/mysql.sock -e "show slave status \G"


# 172.16.93.22:3310      ————>  172.16.93.22:3308

## db02(172.16.93.22)

mysql -S /data/3310/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='172.16.93.22', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='rep1', MASTER_PASSWORD='zone2018';"mysql -S /data/3310/mysql.sock -e "start slave;"mysql -S /data/3310/mysql.sock -e "show slave status \G"


# 172.16.93.21:3310      ————>  172.16.93.21:3308

## db01(172.16.93.21)

mysql -S /data/3310/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='172.16.93.21', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='rep1', MASTER_PASSWORD='zone2018';"mysql -S /data/3310/mysql.sock -e "start slave;"mysql -S /data/3310/mysql.sock -e "show slave status \G"

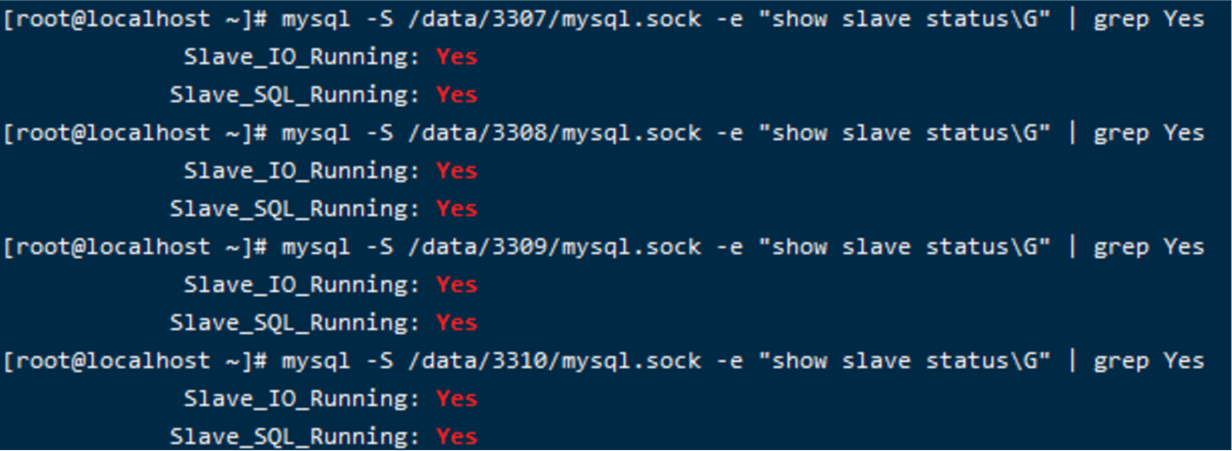

检测主从状态

mysql -S /data/3307/mysql.sock -e "show slave status\G" | grep Yesmysql -S /data/3308/mysql.sock -e "show slave status\G" | grep Yesmysql -S /data/3309/mysql.sock -e "show slave status\G" | grep Yesmysql -S /data/3310/mysql.sock -e "show slave status\G" | grep Yes


二、问题处理：

如果中间出现错误，在每个节点执行以下命令可以清除主从结构配置，重新配置即可：

停止主从复制并删除主从关联

mysql -S /data/3307/mysql.sock -e "stop slave; reset slave all;"mysql -S /data/3308/mysql.sock -e "stop slave; reset slave all;"mysql -S /data/3309/mysql.sock -e "stop slave; reset slave all;"mysql -S /data/3310/mysql.sock -e "stop slave; reset slave all;"

删除并重新创建数据库

mysql -S /data/3307/mysql.sock -e "DROP DATABASE X; CREATE DATABASE  X DEFAULT CHARACTER SET utf8mb4;"mysql -S /data/3308/mysql.sock -e "DROP DATABASE X; CREATE DATABASE  X DEFAULT CHARACTER SET utf8mb4;"mysql -S /data/3309/mysql.sock -e "DROP DATABASE X; CREATE DATABASE  X DEFAULT CHARACTER SET utf8mb4;"mysql -S /data/3310/mysql.sock -e "DROP DATABASE X; CREATE DATABASE  X DEFAULT CHARACTER SET utf8mb4;"

查看数据库命令：

mysql -S /data/3307/mysql.sock -e "SHOW DATABASES;"mysql -S /data/3308/mysql.sock -e "SHOW DATABASES;"mysql -S /data/3309/mysql.sock -e "SHOW DATABASES;"mysql -S /data/3310/mysql.sock -e "SHOW DATABASES;"


杀进程停止数据库命令：

pkill mysql#使用sock直接连接数据库直接命令：mysql -S /data/3307/mysql.sockCREATE DATABASE  X DEFAULT CHARACTER SET utf8mb4
