基于FPGA的双路低频信号发生器设计

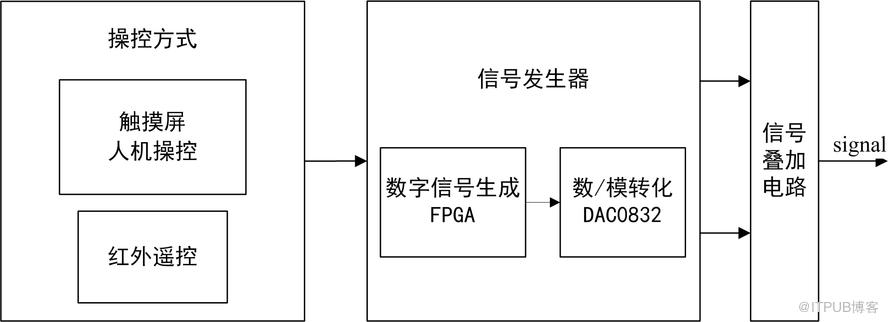

系统结构框

本设计是以Altera公司的可编程芯片做载体，运用Verilog作为软件设计工具，从而实现DDS原理，即信号发生器的核心思想。再加上信号发生器的硬件电路就可以输出特定的信号，也就是本设计中的数/模转换电路。从电池兼容EMC考虑，该电路的布局要紧凑的硬件，使导线长度尽可能短。这样即可以避免内部自身线路时间的干扰，也可以避免外界的干扰，适当增加滤波器来屏蔽干扰。这样就可以提高输出信号的质量。所有信号的参数可以通过两种方式程控调节，即人机操控方式和红外遥控方式。从图中可以看出系统主要由触摸屏人机操控界面、红外操控、信号发生器、叠加电路等组成。

软件设计

       软件设计包括三个部分，控制部分、信号发生部分、数据存储部分。FPGA的具体程序是采用顶层原理图分块编程的方式。控制部分实现触摸屏和红外遥控对信号参数设置的功能，信号发生部分产生三种信号，正弦波、方波、三角波，数据存储部分存储三种信号的波形数据。

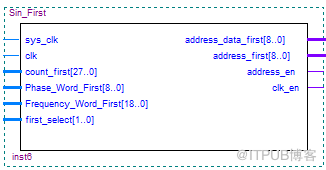

       FPGA软件设计采用顶层原理图模式，正弦波、三角波、矩形波信号发生器的顶层模块原理图，块内是用Verilog语言编写的程序。

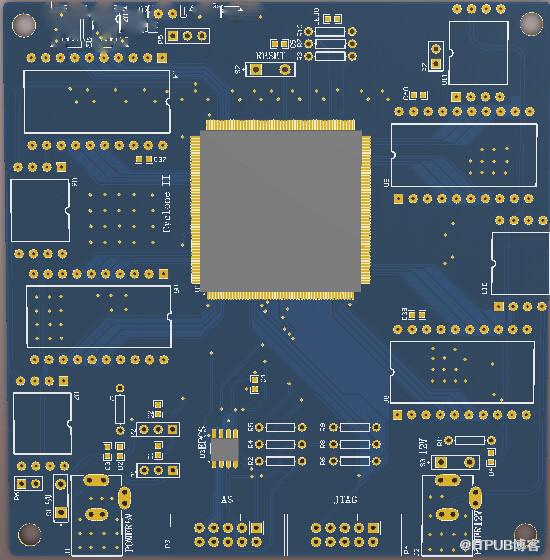

系统电路图

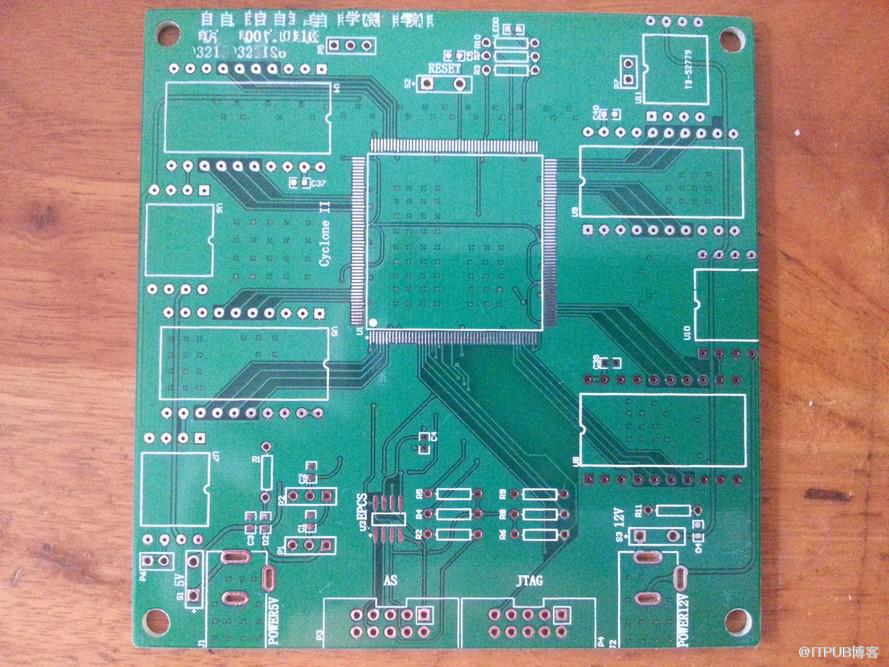

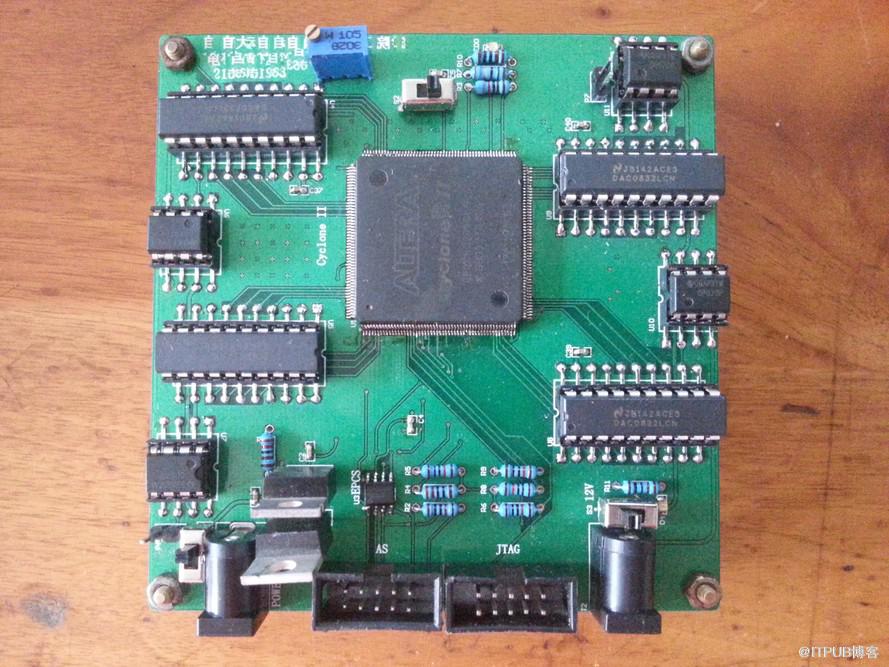

       这是我大学期间第一次将所做的设计做出PCB，并且真正打样焊接出来，这个过程让我明白设计文件和打样出的实物的区别，需要注意的点。大家能看出来我这次PCB上有哪些错误吗？请留言哦。

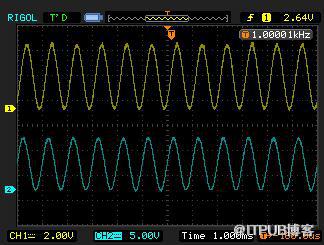

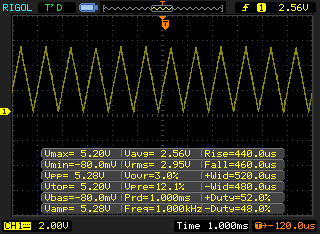

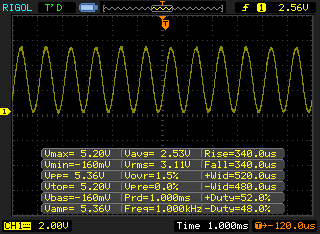

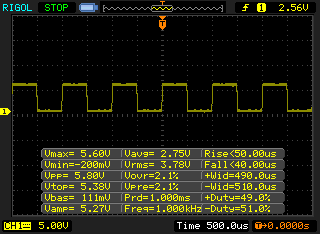

实测输出波形

       输出两路独立的方波、正弦波、三角波。

视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示视频演示
