方案背景：

每个城市都有相当部分的老旧小区，这些小区大多建成于上个世纪80年代，因为年代久远，用电方面存在诸多问题，为居民增添了不少安全隐患。

据应急管理部消防救援局发布的火灾数据显示，2018年全国共接报火灾23.7万起，亡1407人。住宅火灾比重最高，共发生10.7万起，造成1122人死亡，火灾亡人占总数的79.7%，其中因违反电气安装使用规定引发的火灾占总数的34.6%。

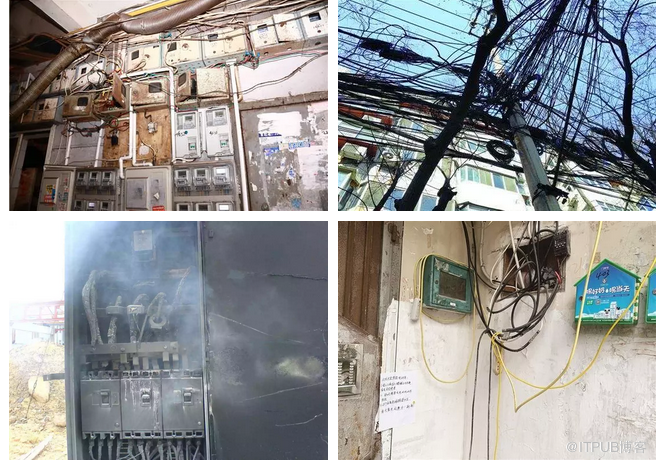

老旧小区用电隐患繁多

1.  夏季和冬季用电量大，线路负荷过大易引发火灾事故。 （ 原来大功率电器都不敢用，现在屋里用大功率电器的话，会自动跳闸。 ）

2.  部分房顶及墙体漏水、渗水现象严重，雨水季节电线漏电、短路、打火风险增高。

3.  线路老化、乱拉乱接现象严重，极易发生漏电、短路、打火等故障，从而引发火灾事故。

4.  因缺乏配套设施，电动车充电不便，会出现很多私自接线充电的情况，充电的接线从高楼垂下，有可能缠绕金属栏杆、窗框，电瓶车充电不当易引发火灾事故。

5.  公共电气设备长时间运转，无专业电工排查、无法实时监管，发生故障后极易引发火灾。

方案功能介绍：

提拇 智慧用电安全隐患监管服务系统具有智能化、人性化等优点，通过创新的智能传感器能准确全天候地监测线路中的漏电、电流、温度等变化，数据实时传送至云平台，从而实现电气安全数据从现场到云端以及从云端到APP的高效传输，实现漏漏电、电弧、过载、短路、线缆温度异常等多项电气安全危害大数据分析。当线路中漏电、电流、温温度发生异常达至预警值，可马上发出报警信号并准确报出故障点，手机APP自动通知相关人员，促使相关人员及时排查电气火灾隐患的目的。

智慧用电系统主要适用于： 老旧小区、 医院、学校、养老院、大型商场、超市、小餐馆、批发市场、劳动密集型企业、高危企业、各种小微企业、政务中心等容易由电气隐患而引起火灾造成重大损失地区。

方案功能描述：

需求介绍

1.  加装漏电保护功能，有漏电情况发生时起到保护作用。

2.  漏电、过载、短路、温度异常时及时反馈，并带有开关记录。

3.  漏电、过载、短路、温度异常时可定位故障地点。

4.  需要远程分合闸，可以实现A PP 和平台管理，统计数据；

功能介绍：

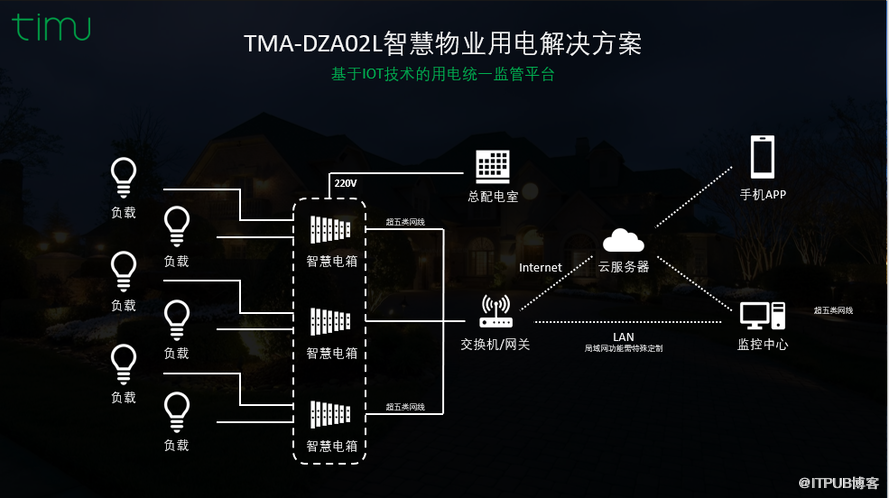

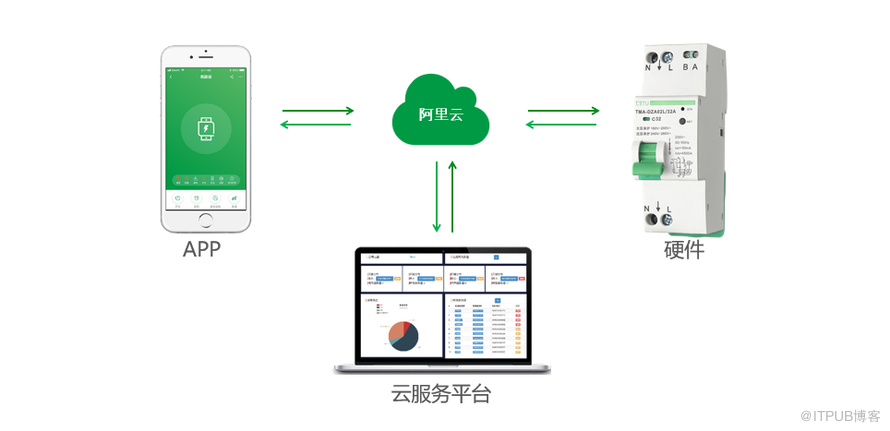

解决方案原理图

具体功能：

智能云断路器对于用电异常具有监测、预警以及自处理机制，确保用电安全。

1.  过压保护

电压超过 250V ，A PP 报警提醒 ， 电压 超过270V ， 5秒后报警 并 跳闸。电压恢复正常后25秒后自动合闸 ；

2.  欠压保护

电压低于 195V ，APP报警提醒 ， 电压 低于175 V， 5秒后报警 并 跳闸。电压恢复正常后25秒后自动合闸 ；

3.  缺相保护
三相供电中其中的的某一路相线无电压、电压低或断路发生后，APP / 智慧用电管理系统发出报警提醒，直至维修解除报警；

4.  断零保护

三相四线回路中的零线断线后，APP / 智慧用电管理系统发出报警提醒，直至维修解除报警；

5.  三相不平衡

三相供电中，三相电流（或电压）幅值不一致，且幅值差超过规定范围时，APP / 智慧用电管理系统发出报警提醒，直至维修解除报警；

6.  短路保护

实时电流 超过额定电流3.5 ~ 6 倍时，智能云断路器 0.5 内 秒跳闸 ；电流超过 6倍以上 时， 0.1秒 内 跳闸 ；

7.  过流保护

智能云断路器可以自定义过载电流大小，实现过流保护；

8.  漏电保护

通过专业漏电检测线圈实时检测零火线电流，漏电流≥ 25mA时 ， 0.04秒 内 跳闸。

9.  开关异常报警

智能云断路器合闸后输出端没有输出，判断设备已损坏，将报开关异常；

10.  漏电损坏报警

智能云断路器具有漏电保护功能，当该功能损坏后，会在APP中报警提示；

11.  最大功率保护

该功能可以选择开启或关闭，可自由设定该智能云断路器的最大功率（数值不能小于最小功率，不大于额定功率），一旦功率超过设定值便会报警，并可以设定是否分闸，是否保持状态以及设定延时报警时间；

12.  最小功率保护
该功能可以选择开启或关闭，可自由设定该智能云断路器的最小功率（数值不能大于最大功率），一旦功率低于设定值便会报警，并可以设定是否分闸以及设定延时报警时间；

13.  维修模式

手动关闸断路器进入维修模式，电动按钮失效，断路器将无法远程（手机 APP或平台）合闸，手动合闸后恢复正常 遥控功能；

14.  温度保护

智能云断路器内部温度达到 70度 报警，A PP 提醒，达到 85度报警 ，硬件 分闸 ；

15.  定时漏电自检

可设定某个智能云断路器在每月，某日某时某分执行漏电自监测功能，并保持保持断路器开启或关闭状态；如无漏电情况，断路器自检后恢复原状态；

16.  浪涌保护

智能云断路器可承受共模 4kv，差模6kv浪涌保护功能 ；
