RK3288一体机开发主板，采用瑞芯微四核芯片RK3288方案，主频高达1.8GHz。支持常用外接设备，接口丰富、性能稳定。支持多路显示接口：支持双 mipi、LVDS、HDMI、EDP、多种显示输出接口。支持双屏同显/双屏异显。支持多种网络接口：wifi，Bluetooth4.0、千兆以太网，红外接收，可通过PCI接口扩展3G/4G 通讯模块。
丰富的扩展接口：支持PWM、spi、UART、ADC、I2C、I2S、GPIO 、FAN、RS232+RS485、SIM、BAT、TP、USB扩VOL音量加减扩展。
支持android、linux、Ubuntu 等开源操作系统，还支持 Phoenix、Flint OS 桌面版本轻办公系统。软件支持完善，开放源代码适合企业二次开发。适用于带高清显示的商显、自助售货机、教育视频终端、人证机等，可降低研发门槛，加速产品研发周期。
应用领域
●
● 自动售货机
●商显一体设备
●智能机
●工业电脑
●智能机器人
●教育视频终端
●智能控制机
外观及接口示意图

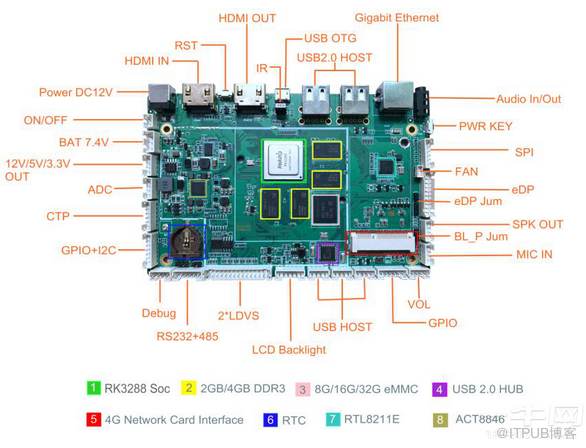

正面：

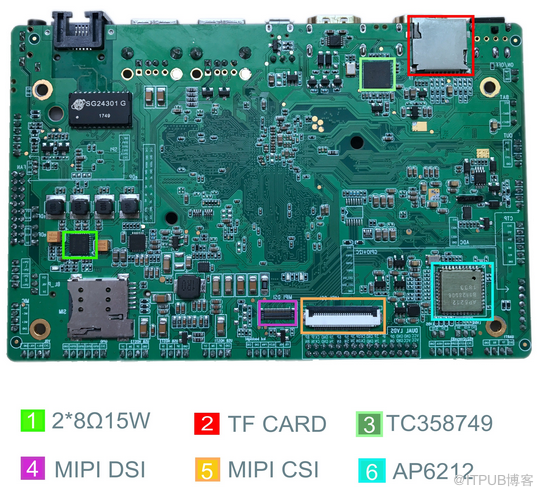

背面：
基本功能列表：
|
CPU
|
Rockchip RK3288 (28 纳米 HKMG 制程），arm® Cortex™-A17 ，主频高达 1.8GHz
|
|
内存
|
2G/4G双通道Dual-channel）DDR3 (可选)
|
|
内置存储器
|
EMMC 8G\16\32(可选)
|
|
解码分辨率
|
ARM® Mali-T760 MP4 支持 OpenGL ES 1.1/2.0 /3.0, OpenVG1.1, OpenCL, Directx11，
内嵌高性能 2D 加速硬件
支持 4K H.264 和 10bits H.265 视频解码，1080P 多格式视频解码
1080P 视频编码，支持 H.264，VP8 和 MVC
|
|
操作系统
|
Android、Linux、Ubuntu、Phoenix、Flint OS
|
|
播放模式
|
支持循环、定时、插播等多种播放模式
|
|
网络支持
|
以太网、支持WiFi、无线外设扩展、Bluetooth 4.0（支持 BLE）
|
|
视频播放
|
支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等
|
|
图片格式
|
支持BMP、JPEG、PNG、GIF等
|
|
USB2.0接口
|
1 *USB2.0 OTG 、2*USB HOST、3*USB插座
|
|
预留接口
|
MIPI、MIPI-CSI（最高支持 13Mpixel 摄像头）、Dual LVDS、EDP、PWM、SPI、UART、ADC、GPIO、I2C、I2S、红外接收头（支持红外遥控功能）
|
|
以太网
|
1个，10/100/1000Mbps 以太网 (ReaLTEk RTL8211E)
|
|
sd卡
|
TF卡
|
|
LVDS输出
|
2 * LVDS 液晶屏显示接口，可直接驱动50/60Hz液晶屏
|
|
HDMI
|
1个,支持1080P输出，1个HDMI输入
|
|
音视频输出
|
左右声道输出,内置双，8R/15W*2功放
|
|
RTC实时时钟
|
支持
|
|
按键
|
1*复位键，1 * 电源键，1 * 升级键
|
|
电源
|
DV 12V
|

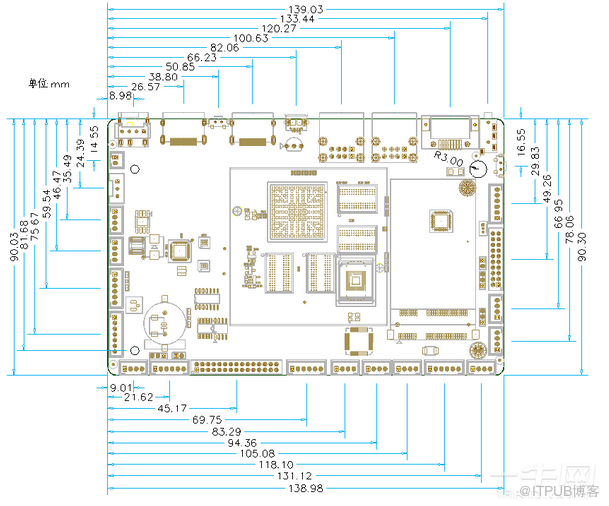

PCB尺寸和接口布局3.1 PCB尺寸图（90mm*139mm）
