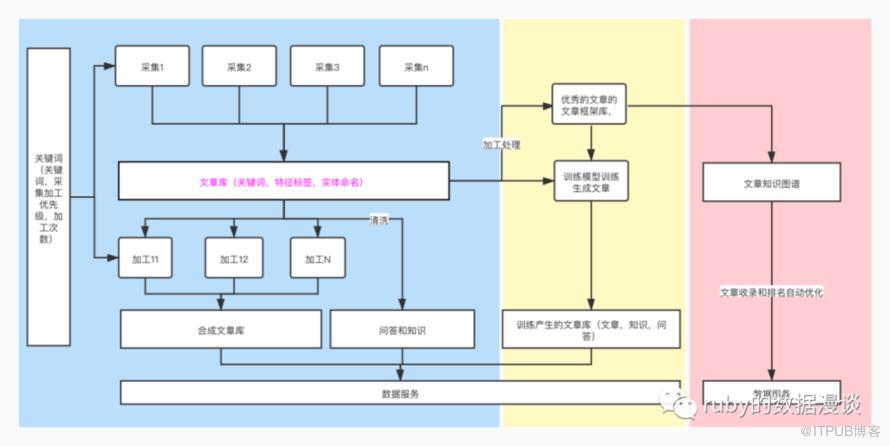

本文以一个AI文章创建的过程讲解数据中台数据表的分层以及表建设的规则等基本原则。本文以AI文章的生成为业务逻辑背景。AI文章的生成的整体业务逻辑的流程图如下：

这里简单说明一下业务流程图，本图中设计到3个数据模型层次和两条业务处理流程。

1）从数据采集到合成文章的数据模型ODS->DW-DM,

2) 后台的批处理合成文章，以及检索不到文章的时候，实时生成文章两条数据处理流程，即批处理流程和实时处理流程。

数据采集流程从公域网上采集各种文章素材，以关键词进行搜索采集，采集之后的是原始的文章素材库，此时存储的数据为ODS层，此处需要2个原始的关键表；‍‍‍‍

1）ODS_XXX_keyword

字段名	字段说明	数据类型	备注
id
keyword	爬取回来的关键词	text
kw	来源的关键词	text
avg_monthly_search	平均每月搜索	float
competition	竞争程度	keyword
competitionvalue	竞争程度值	float
industry_rate	行业概率	object
industry_ids	行业id	text
update_time	更新时间	date
google_ads	是否是谷歌ads	integer
google_rel	是否是谷歌相关词	integer
google_ext	是否是谷歌拓展词	integer
alibaba_rel	是否是阿里巴巴相关词	integer
alibaba_ext	是否是阿里巴巴拓展词	integer
question_words	是否是疑问词	integer
index	搜索的结果	long	来源dw_gofish_google_recommended_words
related_ratio	相关系数	long	计算
evaluation_cost	评估成本	long
evaluation_cost_status	评估成本状态	integer
company_url_status	该关键词是否用于采集公司信息	integer
is_repeat	kw、keyword是否存在连续重复单词	integer	1为重复

2）ods_XXX_article

字段名	字段说明	数据类型	备注
id
kw	采集关键词	text
kw_industry_ids	关键词行业id	integer
is_section	是否是文章	integer	1是段落，0是文章
article_type	文章类型	integer	1、文章 2、知识库 3.问答库4：FQA ，5：公司介绍-文本，6：市场发展、7：产品描述 8:产品优势 9:资质展示-文本 10:应用场景-文本 11：如何使用、12:产品特点 13:资质展示-图片 14:应用场景-图片，15：公司介绍-图片，16:产品保养
title	文章标题/问题的标题	text
content	文章内容/答案的内容	text
word_count	文章单词数量	integer
section_count	文章段落数据量	integer	被采用的段落数量
source	来源平台	text
c_url	文章源链	keyword	例：http:www.aa.com/bb/cc/dd.html
file_name	文章页面名称	text	例:dd
dir_name	文章路径名称	text	例:/bb/cc

这一层的数据为原始数据层，保留了从各种源来的数据，这里面的数据保留的是存储在库中的一些最原始的数据，经过过了初步的清洗过滤，例如敏感词过滤，特殊主题文章过滤等，保障进入到库中存储的数据是在合法合理的范围内。‍‍‍‍‍‍‍‍‍‍‍‍

需要完成后期的文章AI生成则需要对存储到库中的原始语料库进行清洗加工，生成DW层的数据，清洗规则包含特殊符号过滤，小语种翻译，语法修正，敏感词，敏感主题检测等等，然后在进行加工规则的处理，文章类型检测，是文章，还是文档，文章和关键词的匹配度的检测，文章质量读的评估，文章去重检测，文章原创度检测,行业分类等，经过这些清洗和加工规则之后进入到DW层，则DW层的数据模型如下：‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍

1）DW_XXX_article_merge

字段名	字段说明	数据类型	备注
id
kw	采集关键词	text
kw_industry_ids	关键词行业id	integer
is_section	是否是文章	integer	1是段落，0是文章
article_type	文章类型	integer	1、文章 2、知识库 3.问答库4：FQA ，5：公司介绍-文本，6：市场发展、7：产品描述 8:产品优势 9:资质展示-文本 10:应用场景-文本 11：如何使用、12:产品特点 13:资质展示-图片 14:应用场景-图片，15：公司介绍-图片,16:产品保养,17:客户问题和回答 18：客户评论
title	文章标题/问题的标题	text
content	文章内容/答案的内容	text
word_count	文章单词数量	integer
section_count	文章段落数据量	integer	被采用的段落数量
source	来源平台	text
c_url	文章源链	keyword	例：http:www.aa.com/bb/cc/dd.html
file_name	文章页面名称	text	例:dd
dir_name	文章路径名称	text	例:/bb/cc
web_title	网站title	text
web_keyword	网站keyword	text
web_description	网站description	text
article_id	对应文章的id	keyword
source_number	对应平台的号码	integer
is_head	是否首段	integer	0,1
is_tail	是否尾段	integer	0,1
feature_names	特征词列表	text	段落20个，文章：50个
features_labels	特征值优化	keyword
feature_values	特征值列表	float	段落20个，文章：50个
publish_time	文章发布时间	text	2020/2/2 12:01:01
industry_ids	新行业id	integer
industrt_rates	新行业概率	object
keywords	特征词列表	text
article_related_id	文章关联id	keyword
collect_type	采集类型	integer
product_name	产品名	keyword
brand	品牌名	keyword
product_model	产品模型	keyword

通过以上两张模型的比对，DW层的数据模型集成了ODS层的关键属性，以及新增加了更多为了后续使用的属性列。‍‍‍‍

其中可以看到的是关键词和行业信息是来自主数据表，关键词是一张主数据表，行业分类信息是一张主数据表。‍

经过以上的清洗加工之后DW层的数据成为可以使用的基本素材数据。可以作为AI文章模型训练的输入数据语料库，也可以作为AI文章合成的素材。

通过AI模型的训练可以生成DM层的可用文章数据，也可以通过AI文章加工规则生成DM层的可用文章，DM层的数据模型设计两张表，如下所示：‍

1）DM_XXX_article_merge

字段名	字段说明	数据类型	备注
id
kw	采集关键词	text
kw_industry_ids	关键词行业id	integer
is_section	是否是文章	integer	1是段落，0是文章
article_type	文章类型	integer	1、文章 2、知识库 3.问答库4：FQA ，5：公司介绍-文本，6：市场发展、7：产品描述 8:产品优势 9:资质展示-文本 10:应用场景-文本 11：如何使用、12:产品特点 13:资质展示-图片 14:应用场景-图片，15：公司介绍-图片，16:产品保养
title	文章标题/问题的标题	text
content	文章内容/答案的内容	text
word_count	文章单词数量	integer
section_count	文章段落数据量	integer	被采用的段落数量
source	来源平台	text
c_url	文章源链	keyword	例：http:www.aa.com/bb/cc/dd.html
file_name	文章页面名称	text	例:dd
dir_name	文章路径名称	text	例:/bb/cc
web_title	网站title	text
web_keyword	网站keyword	text
web_description	网站description	text
article_id	对应文章的id	keyword
source_number	对应平台的号码	integer
is_head	是否首段	integer	0,1
is_tail	是否尾段	integer	0,1
feature_names	特征词列表	text	段落20个，文章：50个
feature_values	特征值列表	float	段落20个，文章：50个
publish_time	文章发布时间	text	2020/2/2 12:01:01
industry_ids	新行业id	integer
industrt_rates	新行业概率	object
keywords	特征词列表	text

2)DM_XXX_article_ai

字段名	字段说明	数据类型	备注
id
title	文章标题	text	分词
content	文章内容	text	不分词，可以不存ES
keywords	关键词列表	text	分词，逗号隔开
summaries	文章摘要	text	分词，换行符隔开
industry_ids	行业id列表	integer	列表
industry_rate	行业概率列表	float	列表
char_count	文章字符数量	integer
word_count	文章单词数量	integer
line_count	文章行数量	integer
section_count	文章段落数据量	integer
generation_type	生成方式	integer	0:随机，1：命题
generation_status	生成状态	integer	0:未生成，1：已生成
generation_time	生成时间	date
usage_count	使用次数	integer	暂时未使用

DM层的数据模型依据应用需要的字段进行建模，和DW层有较大的区别,DW层的数据是DM层的加工素材数据。‍‍‍‍‍‍‍‍‍

通过以上过程的分析了解：

1）ODS层的数据是原始数据，原始数据可能是经过处理后，也有可能是未处理的数据，根据实际情况确定。

2）DW层或者DWS层的数据是来源于ODS层的数据，经过清洗和加工处理后的数据，大部分字段来源于ODS层‍

3）DM层或者DWD层的数据是依据业务应用进行模型建模，但是数据来源于DW层。‍‍‍

那么如何判断一个数据中台的模型的好坏了，优化空间是哪里了，具体可以从以下几个方面考虑：‍‍‍‍

1）完善度

汇总层数据能够直接满足业务查询的比例反映了数据模型的有效性，即该模型的设计是否能够满足绝大部分的业务需求。同时，ODS层直接被DWS/ADS/DM层引用的表的比例也是衡量数据模型优劣的重要指标，即跨层引用率。该比例应低于20-30%。一个好的数据模型应该能够直接从汇总层获取所有需要的数据，而不需要太多地引用ODS层。如果跨层引用率过高，即DWS,ADS,DM层过度引用ODS层表，说明该模型还有优化空间。

2）复用度

ODS层模型、DW层模型用来产生DM层模型的平均数量，如果约大，则模型的复用度约高。‍‍‍‍‍‍‍‍‍

3）规范度

主题域归属
分层信息
脚本及任务命名规范
表命名符合规范(清晰、一致，见名知意)
字段命名是依赖于词根

例如：常见的命名规范如下：‍

ODS层命名：ods_{源系统英文简称}_{源系统表名}_{数据刷新周期}{增量全量标识}

DWD层命名：DWD_{一级数据域}_{二级数据域}_{自定义表名}_{刷新周期编码}{增量全量标识}

DWS层命名：DWS_{一级数据域}_{二级数据域}_{自定义表名}_{刷新周期编码}{增量全量标识}

DIM层命名：DIM_{一级数据域}_{二级数据域}_{自定义表名}_{刷新周期编码}{增量全量标识}

ADS层命名：ADS_{项目简称}_{自定义表名}_{刷新周期编码}{增量全量标识}

4）健壮性

业务快速更新迭代的情况下不会太影响底层模型，例如ADS层新生成模型，ODS层，DWD层的模型基本不会变动。‍

5）成本考虑因素‍‍‍

计算成本、存储成本、性能指标等。例如如果业务需要数据响应需要0.005秒返回，需要的计算成本和存储成本是多少？

综上所述，数据模型的创建是中台建设的关键性工作，需要具备模型创建经验的架构师完成，否则后续开发以及业务增长都会带来灾难性的问题。
