NUMA作为现代计算机的重要概念，作为一个估摸从2010年开始接触PC DIY的人，也是拥有十几年的PC DIY经验，对电脑硬件还是有比较深入的了解，本期就瞎扯一下NUMA。

1 NB & UMA

在我刚刚接触PC DIY的时候，估摸着就是P45向X58（二者均为芯片组）主板转变的时候，我的第一台电脑正好是P45主板，而第二台电脑就是X58主板。正好赶上了这波变化，可能大家对这两代主板并不大了解，但是说到另一件事情可能大家就会比较清楚了，X58主板对应的CPU就是第一代酷睿i系列处理器（i3、i5、i7，i9都是后话了，今年又换成了Ultra系列处理器了）。

1.1 主板设计

在P45主板的时候，主板上还自带了两个芯片，分别是北桥（NB）和南桥（SB）芯片（同时期的服务器主板设计也是类似的）：

• 北桥芯片：系统控制芯片，主要负责CPU与内存、CPU与PCI-E之间的通信。掌控项目多为高速设备，如：CPU、Host Bus。后期北桥集成了 内存控制器、Cache高速控制器。一般来说北桥芯片在主板上离CPU更近。
• 南桥芯片：即系统I/O芯片（SI/O）：主要管理中低速外部设备；集成了中断控制器、DMA控制器。

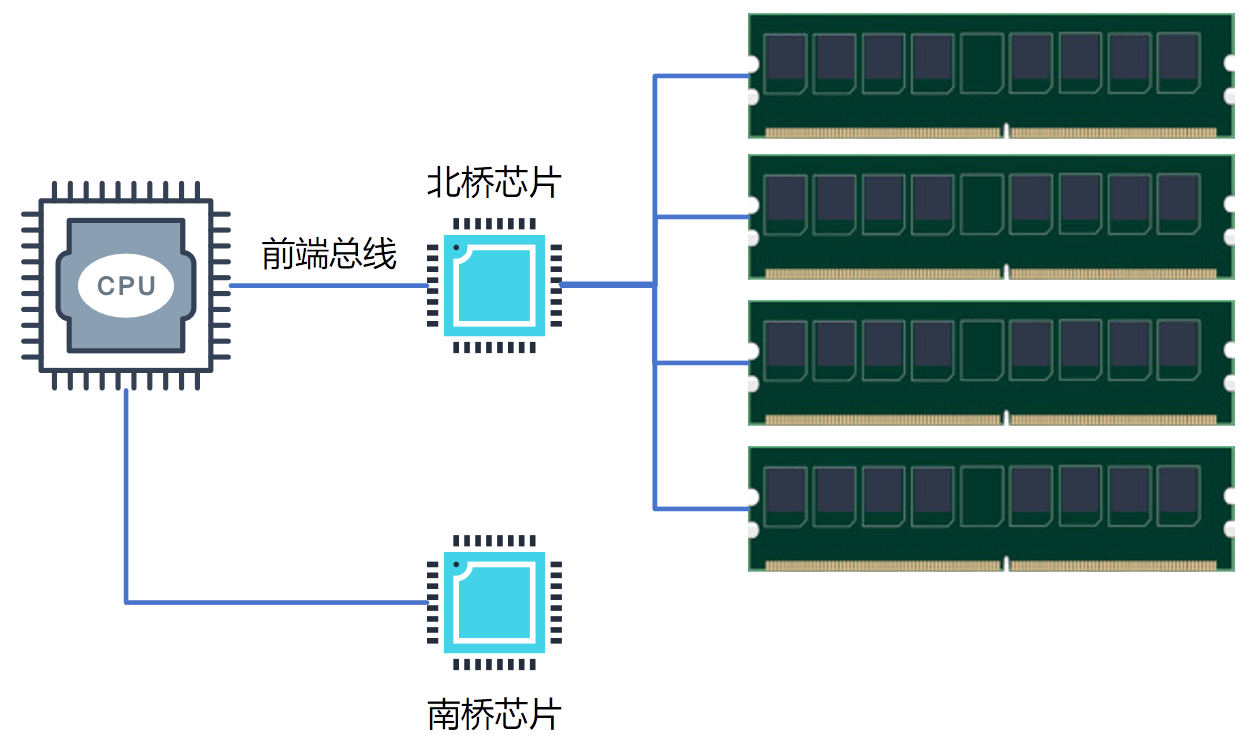

这里可以看到，北桥和南桥芯片是负责不同的内容的，而其中最重要的一件事情就是内存控制器是集成在北桥之中的，CPU要访问内存需要使用前端总线（FSB）到北桥后再到多条内存：

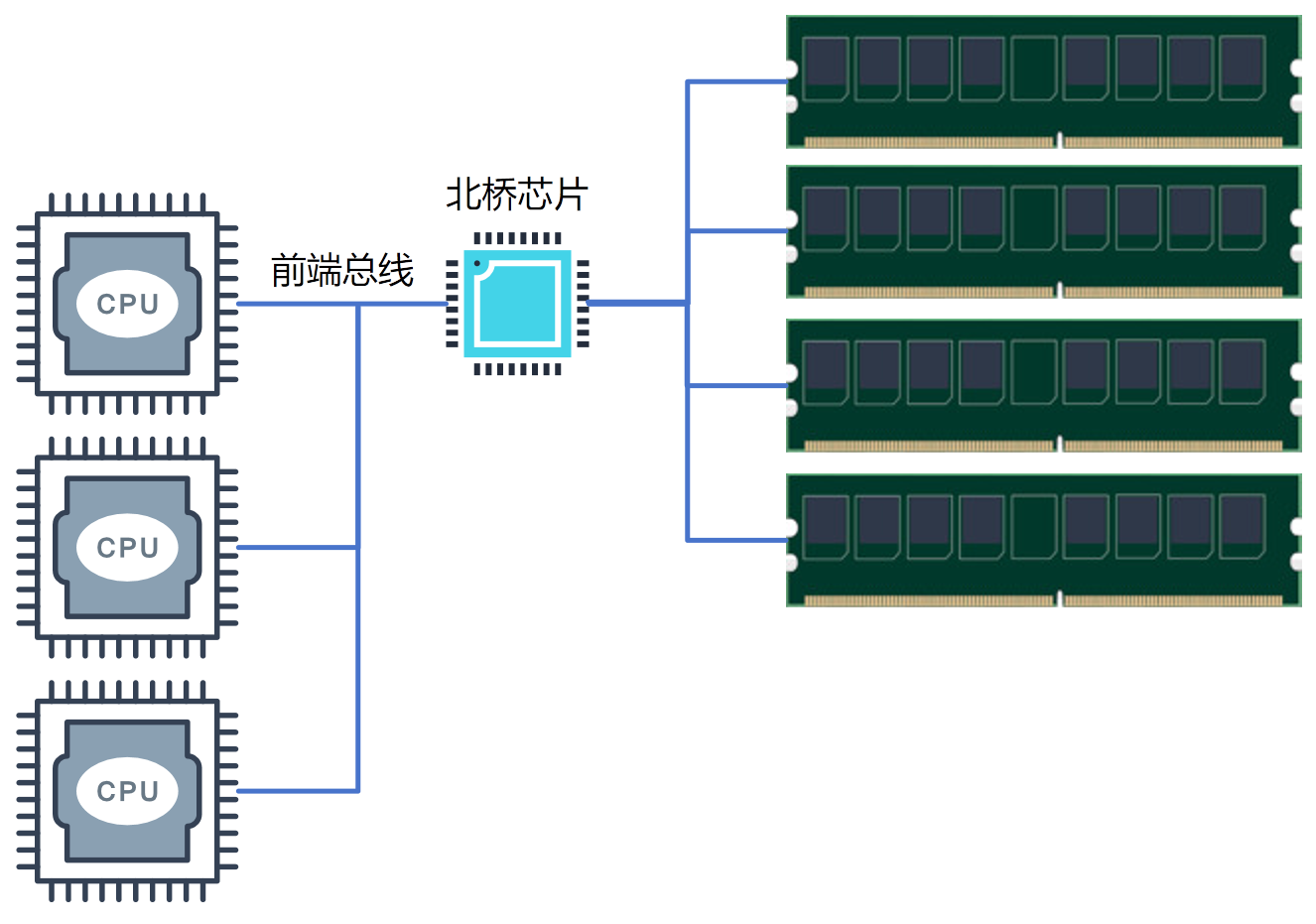

在服务器多CPU环境中多个CPU访问内存就需要通过前端总线经过北桥芯片访问多条内存：

1.2 UMA

UMA，Uniform Memory Access，一致性内存访问。通过北桥芯片中的内存控制器访问内存的这种架构就是UMA，总线模型保证了CPU所有的内存访问都是一致的，不用考虑不同内存地址的差异。
但是这种设计也带来了一些问题：

• CPU需要先通过主板电路访问北桥芯片中的内存控制器，内存控制器再通过主板电路到多条内存的DIMM接口访问内存，传输链路较长
• 在多CPU场景下的单一的前端总线设计会造成传输瓶颈

2 Chipset & CPU

从X58开始，CPU和主板的相关设计就产生了较大的变化，其中比较重要的一点就是内存控制器被整合进了CPU内（当然还包括部分PCIe通道），而主板上北桥和南桥芯片的其他一些功能被整合进了芯片组。下面为AMD最新的桌面级X870E主板示意图，可以看到CPU与芯片组的分工：

这样的设计带来了以下一些变化：

• 减少了CPU核心到内存控制器的距离，减少了延时
• 每个CPU访问属于自己的部分内存，使得内存扩展变得容易且不易出现瓶颈

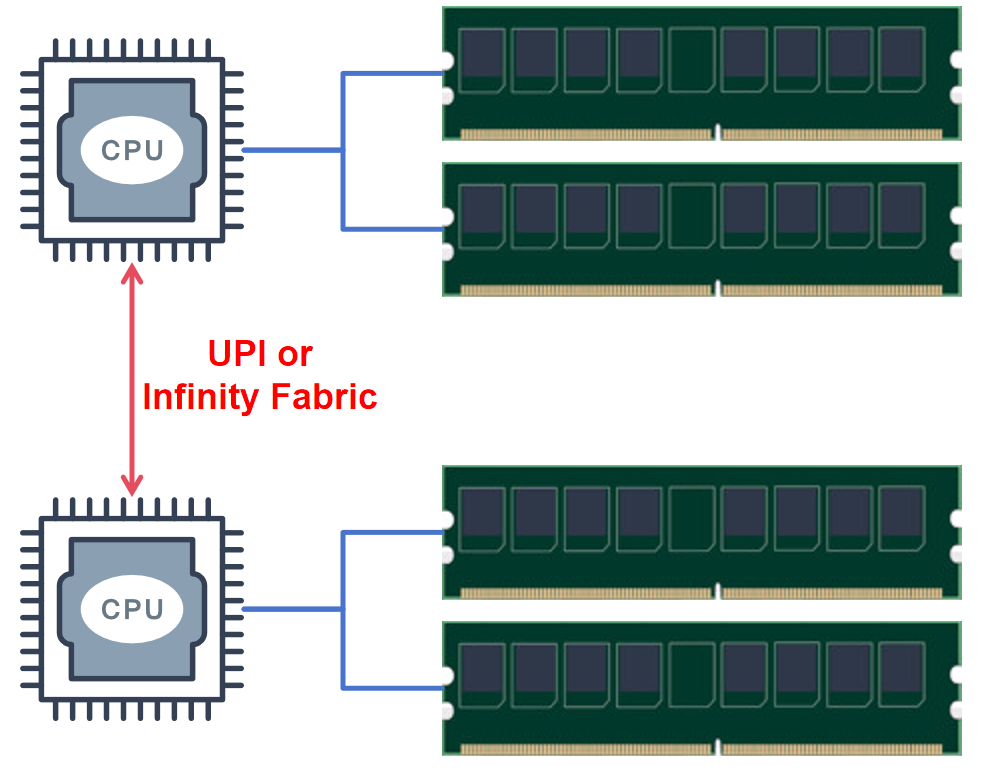

• 多个CPU之间使用Intel UPI（Ultra Path Interconnect）或AMD Infinity Fabric等技术互联进行交互数据

3 NUMA

正是由于设计的变化，尤其是每个CPU访问属于自己部分的内存，对于全局来说不是一致的，需要考虑不同内存地址的差异，NUMA（Non-Uniform Memory Access）也就应运而生。这里也带来了一些新的问题：

• 内存访问出现了本地和远程的区别，比如两份需要关联使用的数据分别存放CPU1和CPU2对应的内存中，需要关联使用时则需要使用UPI/Infinity Fabric在两个CPU之间交互
• 即便UPI/Infinity Fabric非常快但是相较于CPU内部数据交互，内存的远程访问延迟明显高于本地访问
• 多核心CPU中可能存在多个内存控制器，每个内存控制器有若干通道，会出现CPU内部多组NUMA的情况

4 优化

在一些对响应要求比较极端的系统中，会将一些操作制定到固定的NUMA节点中，以避免内存的远程访问，这需要对CPU逻辑核心、物理核心、内存控制器配置以及自身软件设计、负载和操作系统有深入了解。
增加单Socket CPU物理核心数量，优化CPU中内存控制器设计，减少CPU Socket的数量。
从CPU微码层面针对运行软件进行优化，以减少内存远程访问。
开辟独立的内存区域专门用于NUMA交互缓存，需要软件做出相关设计。
…

总结

本期非常基础的介绍了NUMA，更多关于NUMA深入的内容可以查看吕海波老师公众号『IT知识刺客』中的相关文章。
