一、概念介绍

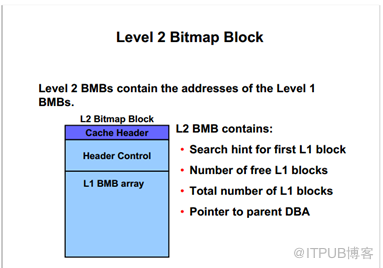

Oracle Level 2 Bitmap Block( 简称L2 ) 中存储Level 1 Bitmap Block(简称L1)的地址，L2内部结构由CacheHeader、Header Control及L1 BMB array三层结构组成，Oracle数据块类型代码为“type: 0x21=SECOND LEVEL BITMAP BLOCK”,和L3相同bbed工具同样不支持查询L2的物理结构，本节主要使用C语言解析L2物理结构。

Header Control 内容：

L2  的HeaderControl结构包含以下内容：

• 对应父节点L3 BMB地址(简称L3);

• 对应L1的地址;

• 空闲空间L1数量;

• 下一个L2地址;

• 事务操作类型;

• 锁操作描述；

L1 BMB array 内容：

• L1 地址;

• 每个块最大空闲状态;

• 关联实例。

二、dump 块结构解析

alter session set tracefile_identifier='orastar_bmb2';

oradebug setmypid

alter system dump datafile 5 block 7705;

oradebug close_trace

oradebug tracefile_name

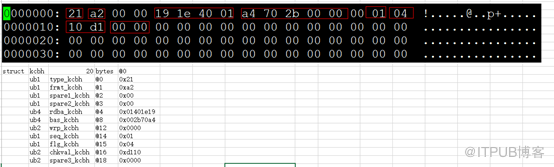

Cache Header ：

type: 0x21 SECOND LEVEL BITMAP BLOCK 表示该块为L2数据块，

Header Control ：

• pdba:  表示父节点L3地址;

• number:  表示L1数量;

• Objd:  表示对象object_id;

• nfree: Free 标志为非1的L1数量;

• ffree: Free 标志为1的L1数量。

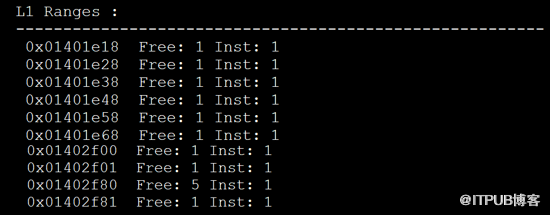

L1 BMB array ：

• L1 地址

• 数据块的最大空闲状态:  -  1 : unformatted. -  2 : formatted &freespace between 0 and 25% -  3 : formatted &freespace between 25% and 50% -  4 : formatted &freespace between 50% and 75% -  5 : formatted &freespace between 75% and 100% -  6 : formatted &block is full

• 关联实例：单实例为1

三、二进制结构

Cache Header ：

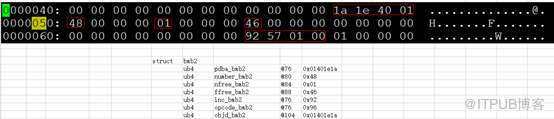

Header Control ：

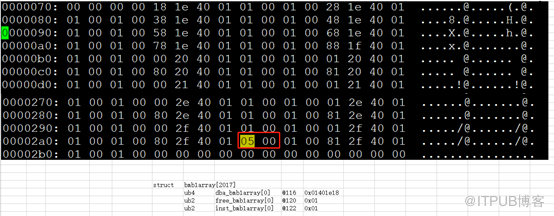

L1 BMB array ：

四、数据块解析

由于bbed不支持L2数据块的物理结构解析，报错信息如下所示，

BBED> set dba 5,7705

         DBA             0x01401e19(20979225 5,7705)

BBED> map /v

 File:/oradata/epmsn/hsql01.dbf (5)

 Block: 7705                                 Dba:0x01401e19

------------------------------------------------------------

BBED-00400: invalid blocktype (33)

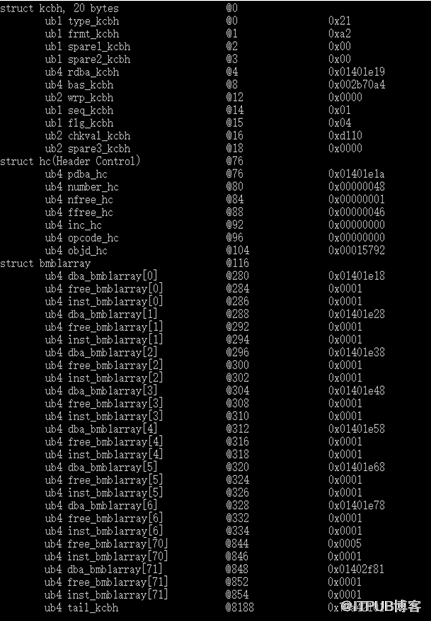

使用C语言结构体解析该数据块结构，解析后的物理结构如下所示，

五、说明

  1、以上内容为个人多次测试结果，由于个人原因，如有分析不足之处还请见谅及指正;

  2 、文章涉及内容，请勿 在 生产 环境模拟 。
