服务器故障：

机房运维人员依照运维规范开展机房定期巡检维护工作，操作过程中出现人为失误，致使一台搭载RAID5磁盘阵列的品牌服务器出现分区丢失故障。丢失分区承载企业全部生产业务核心数据，故障发生后企业生产业务全面中断。

北亚数据恢复工程师现场检测服务器存储底层数据，判定故障根源为XFS文件系统头部超级块损坏丢失，同时伴随部分INODE节点、目录项损毁缺失。数据恢复工程师依托文件系统自带超级块备份，结合磁盘内完整目录树架构，完成超级块修复重建，补全、重构丢失的INODE节点与目录项，最终实现文件系统完整修复。

服务器RAID5阵列数据恢复流程：

1、介质镜像备份隔离

北亚数据恢复工程师接收故障服务器后，第一时间将阵列内全部物理硬盘做完整只读镜像，镜像文件存放至专用数据恢复存储设备。镜像备份校验无误后，即刻将客户原厂服务器硬件归还，全程不占用客户设备。

2、阵列底层参数解析

采用北亚数据恢复中心内部专业服务器数据恢复工具对镜像备份文件开展底层解析；若无内部工具，也可选用市面合规阵列分析软件，通过检索File ID完成阵列参数研判。本次解析获取RAID盘序、条带大小等核心阵列配置信息。该步骤存在数据二次损坏风险，

严禁直接在原始故障硬盘上执行操作。

3、虚拟重组RAID5阵列并定位文件系统分区

依托解析得出的阵列底层参数完成RAID5阵列虚拟重组，在重组完成的虚拟阵列中精准定位XFS文件系统分区起始扇区。

补充说明：XFS文件系统INODE编号为可变长度结构，由起始块组号、块内起始块号、块内INODE编号三段构成；块号与块内INODE号占用比特长度，由超级块内预设参数定义。

4、XFS文件系统完整性校验

完成阵列重组后对XFS文件系统开展完整性、合法性双重校验，校验结果确认故障特征：文件系统头部超级块丢失、大量INODE节点损坏、多级目录项缺失。

5、文件系统底层结构修复

调取磁盘中留存的超级块备份文件，匹配原有目录树结构还原修复损坏的超级块；同步对损毁、丢失的INODE节点与各级目录项逐一修补、重新构建，补齐文件系统底层索引结构。

6、数据导出提取

底层修复工作全部完成后，通过北亚数据恢复工程师自主编写解析程序遍历修复后的完整文件系统，批量提取全部业务数据。

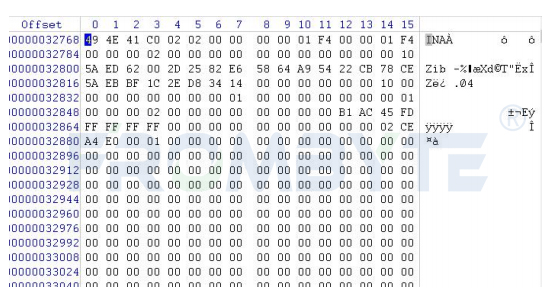

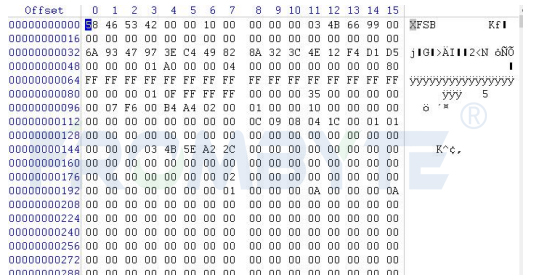

阵列底层分析及修复过程截图：

服务器数据恢复结果：

故障发生后客户未向故障存储执行任何写入、覆盖类高危操作，磁盘底层原始数据、文件系统索引结构保存完好，本次RAID5阵列业务数据实现100%完整恢复，企业业务可直接挂载恢复数据正常上线运行。
