服务器数据恢复环境&故障：

某公司一台服务器，服务器上有一组由8块硬盘组建的raid5磁盘阵列。

磁盘阵列中2块硬盘的指示灯显示异常，其他硬盘指示灯显示正常。上层应用不可用。

服务器数据恢复过程：

1、将服务器中所有硬盘编号后取出，经过硬件工程师的检测发现2块异常硬盘磁头损坏。将完好的硬盘以只读方式进行全盘镜像，将2块存在坏道的硬盘进行更换磁头后镜像。后续的数据分析和数据恢复操作都基于镜像文件进行，避免对原始磁盘数据造成二次破坏。

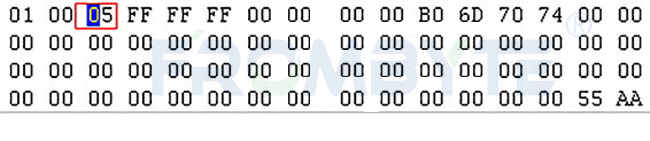

2、镜像完成后使用专业数据恢复工具将所有硬盘打开，观察和分析底层数据，查询55AA标志。注意（下图）特别标注的“05”的位置，这表示是一个扩展分区，所以这不是需要的正常分区，排除这个分区。

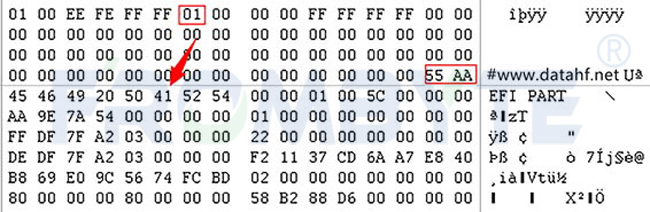

3、继续查找，直到找到一个满足“55AA”标志，且在“0x01C6”的位置的数值指向的下一个扇区是分区头部的分区（下图）。

这个就是服务器内的第一块硬盘。GPT分区所在扇区起始于172032扇区，初步确定LUN的起始扇区是172032扇区。

4、Raid5阵列中的每个条带组中包含一个校验区，校验区的大小和一个正常条带的大小相同。北亚企安数据恢复工程师根据上述规律分析出该服务器raid5阵列中的条带大小是1024扇区。

5、根据分析出来的1024扇区的条带大小、区起始位置，校验区走向确定服务器上所有硬盘在raid阵列中的盘序。

6、借根据获取到的raid5相关信息重组raid并校验数据的完整性，检查上层应用是否可用，确认无误后让用户方亲自验证数据恢复结果。

7、用户方工程师亲自验证后确认数据完整无误。使用新硬盘替换掉服务器上损坏的硬盘并重建raid阵列，将恢复出来的数据迁移到服务器上。本次数据恢复工作完成。
