服务器存储数据恢复环境&故障：

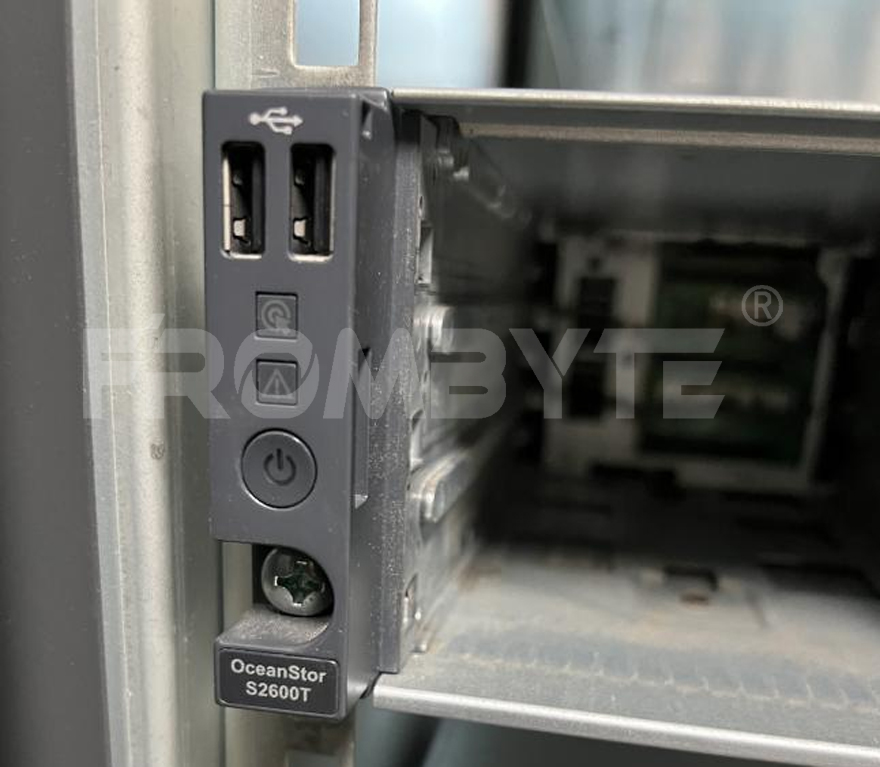

华为OceanStor T系列某型号存储中有一组由24块机械硬盘组建的一组RAID5阵列。

运行过程中该存储设备RAID5阵列上多块硬盘出现故障离线，阵列失效，存储中数据无法访问。

服务器存储数据恢复过程：

1、将故障存储关机，然后将其中所有硬盘做好标记后取出，硬件工程师经过检测后没有发现有硬盘存在明显的硬件故障，都可以正常读取。

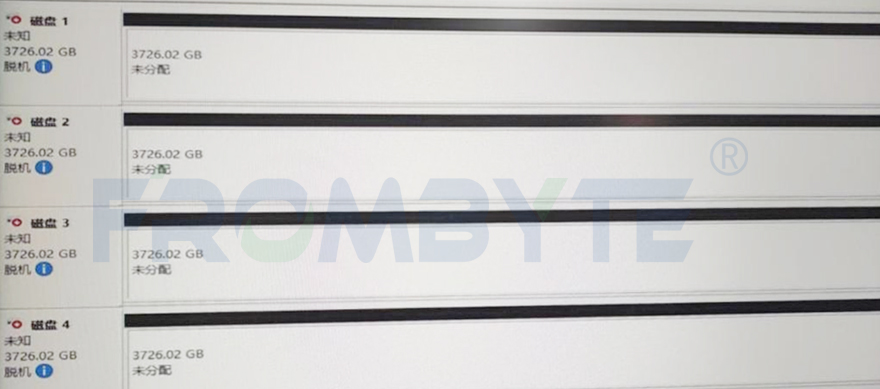

将硬盘插入到北亚企安备份服务器中，将所有硬盘设置为脱机，处于只读状态。

使用专业工具将所有硬盘进行扇区级完整镜像。后续的数据分析和数据恢复操作都基于镜像文件进行，避免对原始磁盘数据造成二次破坏。

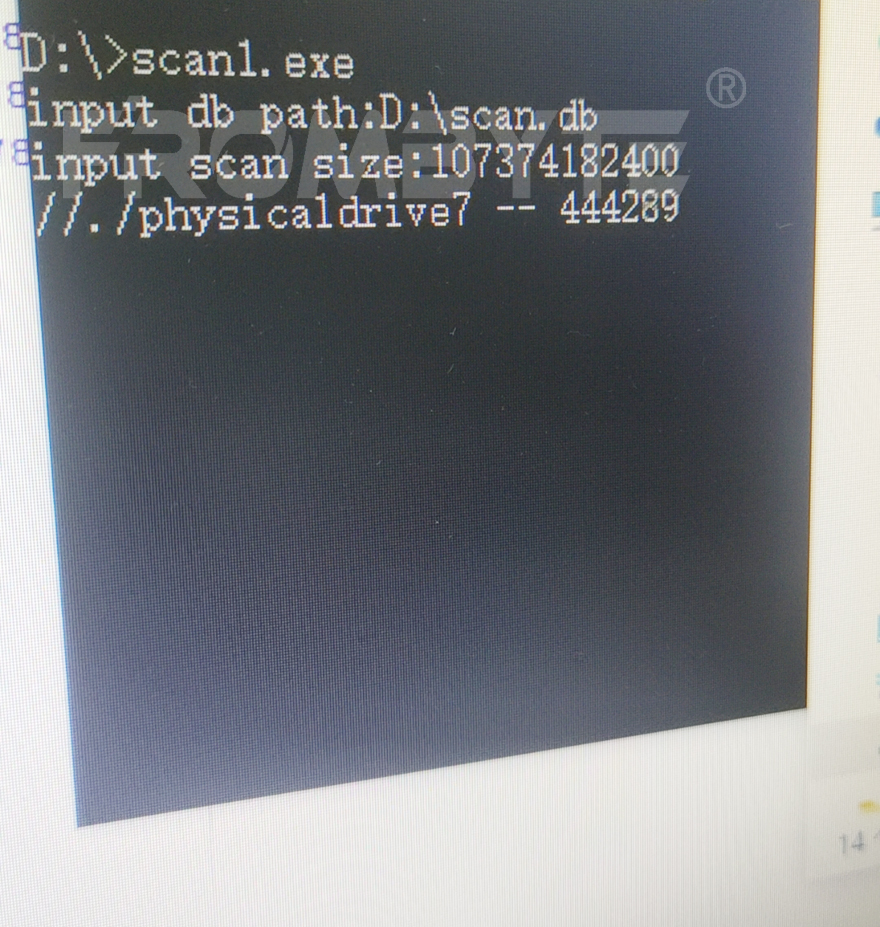

2、基于镜像文件扫描分析所有硬盘底层数据。该型号存储中的Raid结构是非常规Raid5或Raid6，需要扫描硬盘中和存储池相关的节点信息和指针信息。

3、从硬盘镜像中扫描到多份节点和指针信息，包括一些历史版本的信息。北亚企安数据恢复工程师通过整理这些信息，找到最新且正确的节点和指针信息。

4、读取硬盘中的磁盘描述信息，获取到每个盘在存储中的设备id。

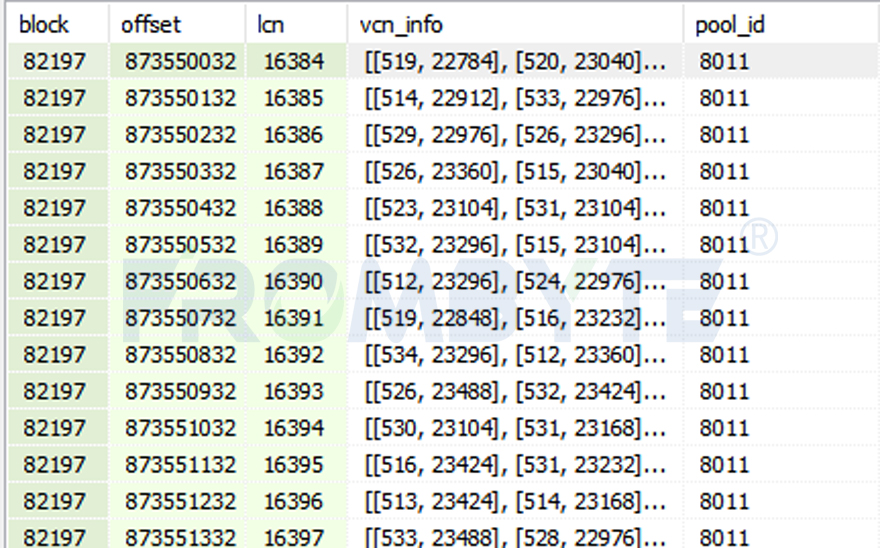

5、解析存储池的节点和指针信息，读取其中的数据地址并记录到数据库中。

6、根据数据库中的位图信息，北亚企安数据恢复工程师调整程序读取相应的硬盘数据。

7、根据获取到的raid相关信息重组Raid5阵列并导出完整的数据卷。解析导出的数据卷，提取其中所有的数据文件。

服务器存储数据恢复结果：

对恢复出来的数据进行校验，文件系统没有问题，数据文件全部可以正常打开查看。用户方认可数据恢复结果。
