服务器存储数据恢复环境：

ZFS Storage 7320存储阵列中有32块硬盘。32块硬盘分为4组，每组8块硬盘，共组建了3组RAIDZ，每组raid都配置了热备盘。

服务器存储故障：

服务器存储运行过程中突然崩溃，排除人为误操作、断电、进水和其他机房不稳定因素。管理员重启服务器存储，系统无法进入，需要恢复服务器存储中的数据。

服务器存储数据恢复过程：

1、将故障服务器存储中所有硬盘标记后取出，以只读方式进行扇区级完整镜像，镜像完成后将所有磁盘按照原样还原到原存储中，后续的数据分析和数据恢复操作都基于镜像文件进行，避免对原始磁盘数据造成二次破坏。

2、基于镜像文件分析所有硬盘中的底层数据，发现服务器存储中的热备盘全部启用，上层采用ZFS文件系统。

Tips：

在ZFS文件系统中，存储池被称为ZPOOL。ZPOOL可以有各种类别的子设备：块设备、文件、磁盘等等。本案例中ZPOOL的子设备是三组RAIDZ作为子设备。

经过对底层数据的分析发现，三组RAIDZ中的两组RAIDZ启用的热备盘的个数分别为1和3。启用热备盘后，第一组RAIDZ中又有一块盘离线，第二组RAIDZ中则又有两块硬盘离线。

根据上述分析结果模拟故障现场：三组RAIDZ中的两组RAIDZ出现硬盘离线的情况，热备盘自动上线替换离线盘。在热备盘无冗余的情况下第一组RAIDZ中又有一块盘离线，第二组RAIDZ中则有两块盘离线，ZPOOL进入高负荷状态（每次读取数据都需要校验）；当第二组RAIDZ中出现第三块离线盘的时候，该组RAIDZ崩溃，ZPOOL下线，服务器存储崩溃。

3、ZFS管理的存储池与常规存储池不同。在ZFS文件系统下，ZFS管理所有磁盘。常规RAID在存储数据时会按照特定的规则组建池，并不关心文件在子设备上的位置。在ZFS下，存储数据时会为每次写入的数据分配适当大小的空间，并计算出指向子设备的数据指针。所以RAIDZ缺盘时无法直接通过校验得到数据，必须将整个ZPOOL作为一个整体进行解析。

4、北亚企安数据恢复工程师手工截取事务块数据，并编写程序获取最大事务号入口。

获取文件系统入口：

5、获取到文件系统入口后，北亚企安数据恢复工程师编写数据指针解析程序进行地址解析。

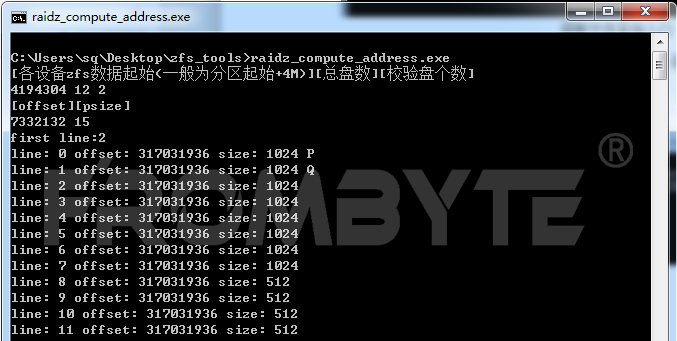

解析数据指针：

6、获取到文件系统入口点在各磁盘上的分布情况后，北亚企安数据恢复工程师开始手工截取并分析文件系统内部结构。入口点所在的磁盘组无缺失盘，可直接提取信息。根据ZFS文件系统的数据存储结构顺利找到映射的LUN的名称，进而找到其节点。

7、经过分析发现此存储中的ZFS版本与开源版本有较大差别，无法使用之前开发的解析程序进行解析，所以北亚企安数据恢复工程师重新编写程序进行解析。

8、由于缺盘个数较多，每个IO流都需要通过校验得到，进度极为缓慢。与用户方沟通后得知此ZVOL卷映射到XenServer作为存储设备，所需要的文件在一个vhd内。提取ZVOL卷头部信息，按照XenStore卷存储结构进行分析，发现该vhd在整个卷的尾部。计算出其起始位置后从此位置开始提取数据。

9、Vhd提取完毕后，验证其内部的压缩包、图片、视频等文件，均可正常打开。

10、交由用户方验证恢复出来的数据。经过验证，发现恢复出来的文件数量与系统自动记录的文件数量差不多，稍微有点出入。丢失的极少量文件应该是因为这些文件是新生成的还未存储到磁盘。随机验证恢复出来的文件，全部可正常打开。用户方认可数据恢复结果。
