服务器数据恢复环境：

两组分别由4块SAS硬盘组建的raid5阵列，两组阵列划分的LUN组成LVM架构，格式化为EXT3文件系统。

服务器故障：

一组raid5阵列中的一块硬盘离线。热备盘自动上线替换离线硬盘，但在热备盘上线同步数据的过程中，又有一块硬盘离线，导致热备盘同步失败。该组raid阵列崩溃，LVM结构不完整，文件系统无法正常使用。

将2块离线硬盘做好标记后取出&进行检测，发现先离线的硬盘无法识别，初步判断该硬盘出现硬件故障，需要开盘修复，另一块离线硬盘可以识别。

服务器数据恢复过程：

1、在无尘车间中对先离线的硬盘进行开盘。开盘后发现该硬盘盘片划伤严重，无法修复，只能对该磁盘阵列进行缺盘处理。

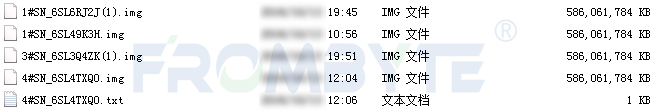

2、将故障raid5阵列中其他成员盘标记后取出，以只读方式进行扇区级全盘镜像。安全起见，对另一组完好的raid5阵列中的全部硬盘做只读完整镜像。

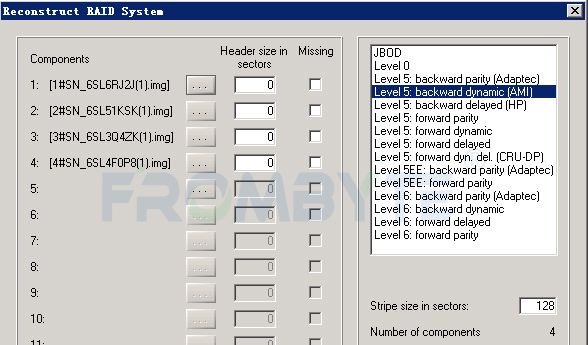

3、基于镜像文件分析硬盘底层数据，结合对EXT3文件系统结构的解析，获取两组raid5阵列的盘序、条带大小、校验方向等重组raid5阵列所需信息，根据这些信息重组两组raid5阵列。重组故障raid时注意进行缺盘处理。

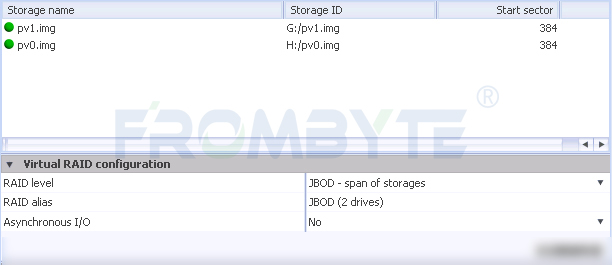

4、重组出两组raid5阵列之后，通过分析两组raid的底层数据找到LVM结构信息。分析LVM结构，导出两组raid中作为PV（LVM物理卷）的LUN，然后将两个PV重组，重新生成LVM逻辑卷。

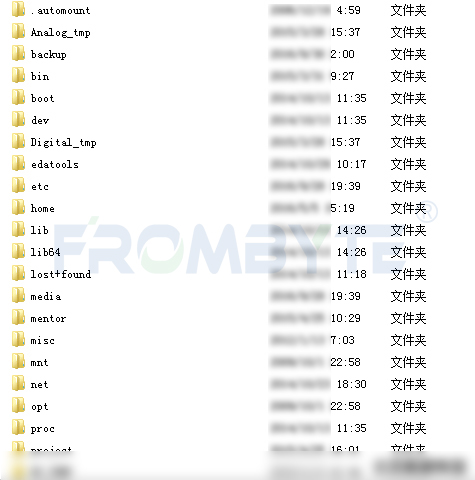

5、LVM重组之后，通过北亚企安自主开发的工具解析LV（逻辑卷）中的EXT3文件系统，恢复并导出其中的全部数据。

6、用户方对恢复出来的数据进行检测后，确认恢复出来的数据完整有效。认可数据恢复结果。
