DELL EqualLogic PS6100系列存储采用虚拟ISCSI SAN阵列，支持VMware、Solaris、Linux、Mac、HP-UX、AIX操作系统，提供全套企业级数据保护和管理功能，具有可扩展性和容错功能。

DELL EqualLogic PS6100系列存储介绍：

1、上层应用基础配置：

可以通过连接串口对存储进行初始化。

在浏览器地址栏输入登录的ip地址，账号默认：grpadmin，密码默认：grpadmin。

也可以通过串口登录查看状态。

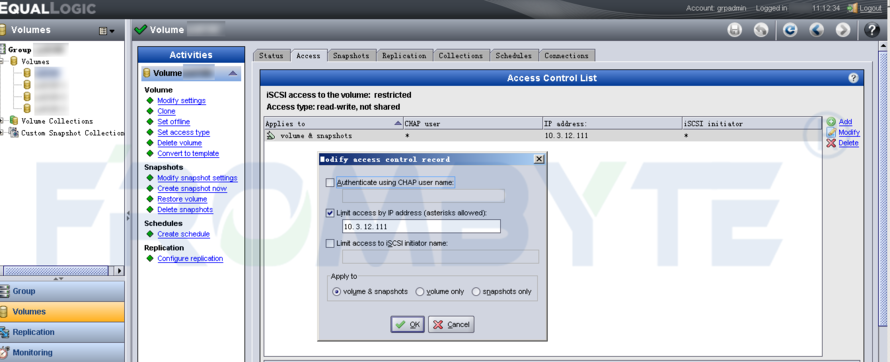

卷的划分和访问：

2、底层结构：

以使用9块磁盘创建RAID为例，EqualLogic存储在创建RAID的时候会默认分配一块热备盘。

用8块盘组建RAID5阵列，在RAID5阵列上以15M大小为一个块切块划分。将所有大小为15M的块放到一个存储池里面，再从存储池将一定数量、大小为15M的块重新组合成Mdisk，并映射到不同的主机。存储池是可以跨阵列的。

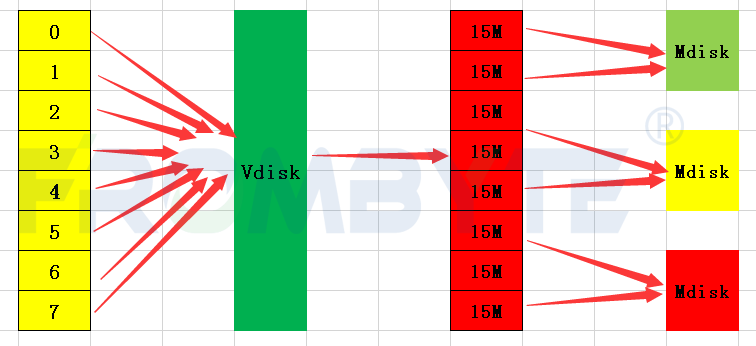

根据Vdisk中的位图信息来排列组合15M大小的块，一定数量的15M大小的块组合成一个或者几个Mdisk，将Mdisk分配给主机并创建文件系统。

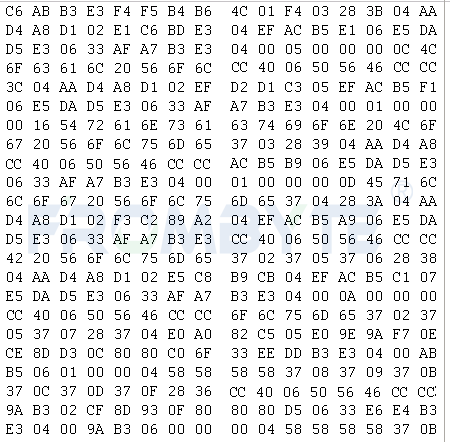

位图信息：

3、故障信息收集：

EqualLogic存储常见故障就是硬盘或者控制器出现问题而导致存储无法访问。

发现EqualLogic存储出现问题后，可以先通过串口进行连接，查看硬盘状态，定位出现问题的硬盘。

命令如下：

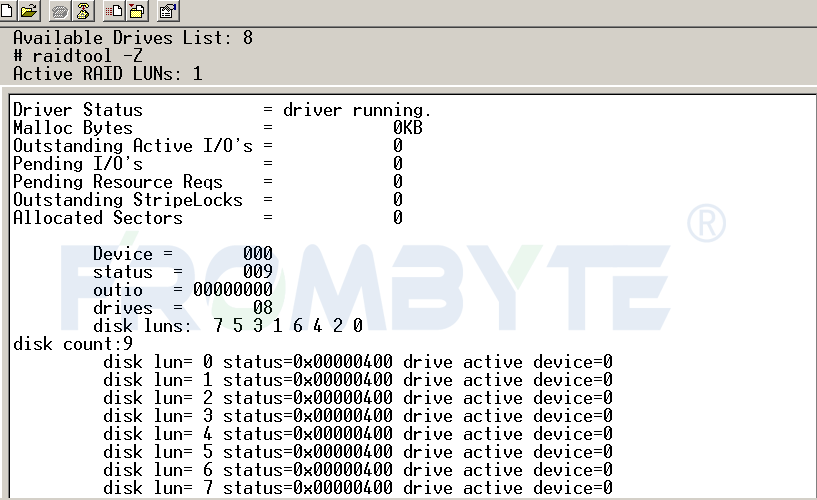

#raidtool -Z

#raidtool –z

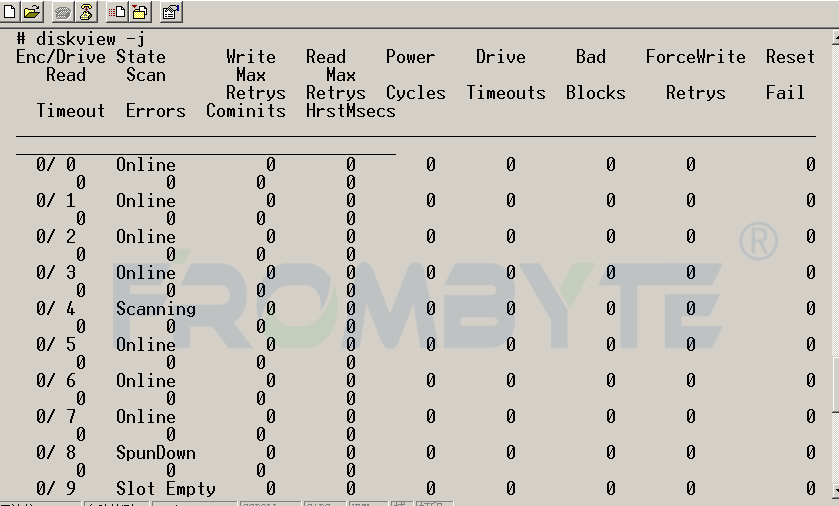

#diskview –j

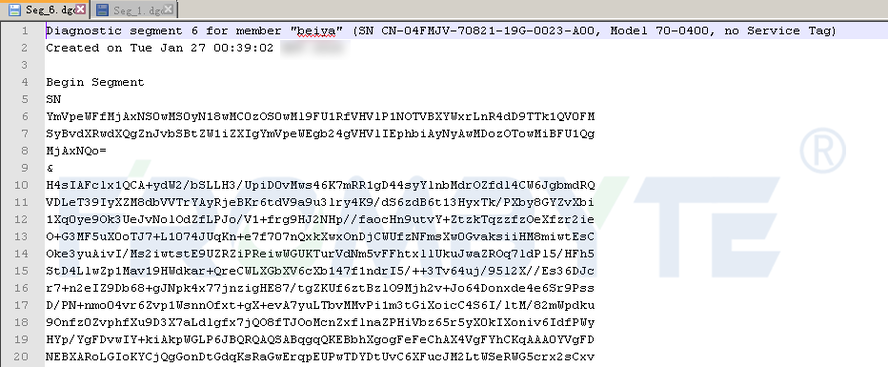

通过网口收集日志信息。

命令如下：

telnet –f c:\eqlog.txt groupIP

su exec bash

uname –a

ifconfig –a

diskview –j

diskview –Q

dmesg

rstat

dbtool

eqllogmgr –r

抓取到日志文件之后进行分析。在进行其他操作之前，将所有硬盘都进行备份。
