服务器存储数据恢复环境&故障：

一台DELL EqualLogic PS 4000存储中有一组由12块磁盘组建的raid5阵列，存储空间划分3个同等大小的卷，采用的VMFS文件系统。

两块硬盘指示灯亮黄色，raid5阵列崩溃，存储变得不可用。

服务器存储数据恢复过程：

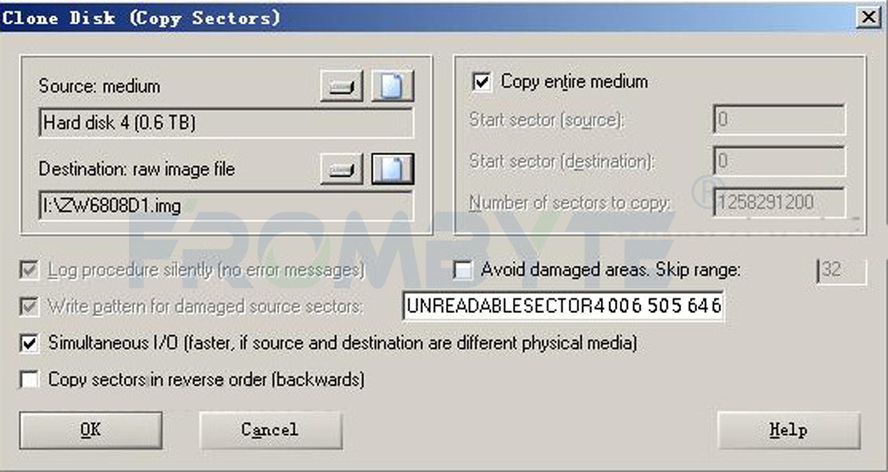

1、将存储中故障阵列中的12块硬盘编号后取出，硬件工程师检测后发现其中有2块硬盘存在大量的坏道，SMART错误冗余级别超过阈值，将10块正常硬盘以只读方式进行扇区级全盘镜像，使用专业工具将2块存在坏道的硬盘进行处理后再做镜像。镜像完成后将所有磁盘按照编号还原到原存储中，后续的数据分析和数据恢复操作都基于镜像文件进行，避免对原始磁盘数据造成二次破坏。

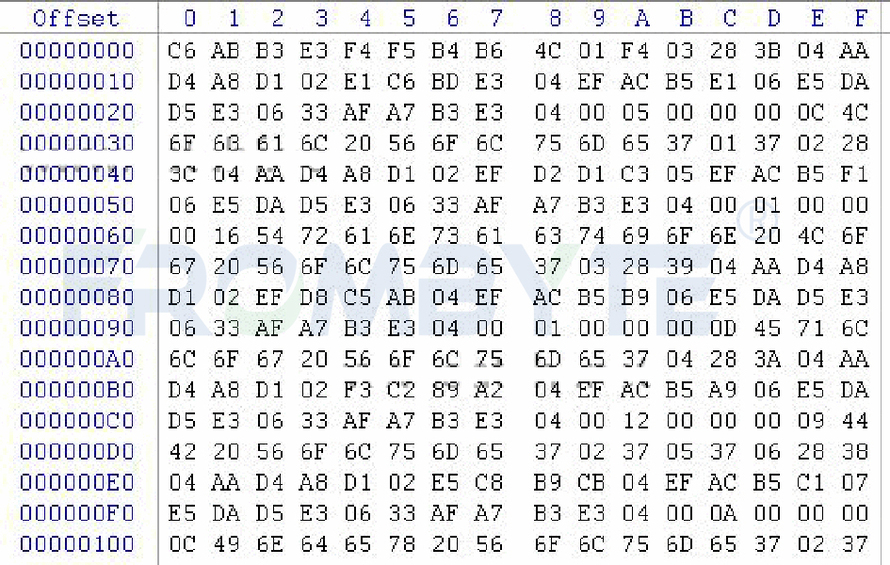

2、基于镜像文件分析所有磁盘底层数据。从镜像文件中获取到日志信息并进行分析，查清楚两块问题硬盘的掉线时间，使用后掉线的硬盘来恢复数据。

3、基于镜像文件分析故障raid相关信息，利用分析获取到的raid信息虚拟重组raid。

4、北亚企安数据恢复工程师通过位图信息将3个lun从重组的RAID中全部提取出来。

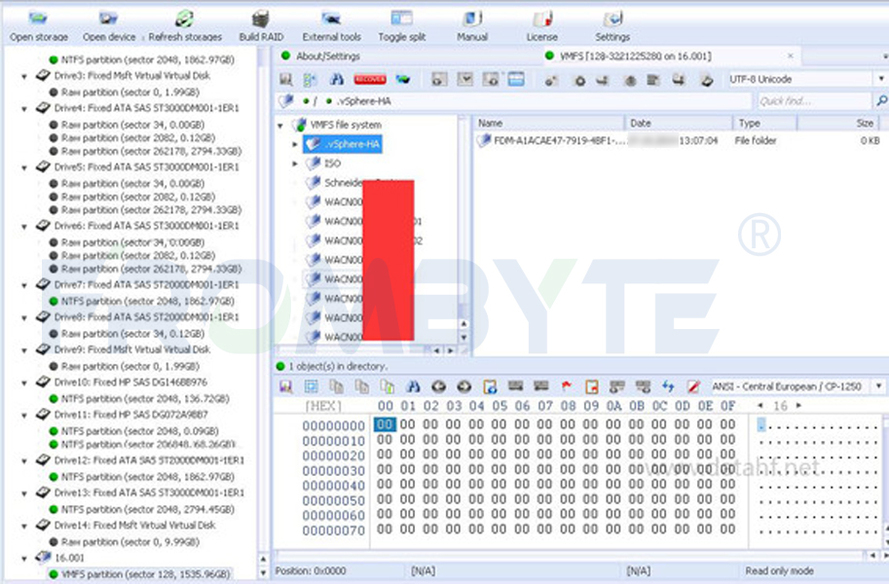

5、基于镜像文件分析底层结构信息，将这3个VMFS的文件系统进行跨区卷组合，将用户数据导出并验证机状态有无异常。

6、经过验证，虚拟机都可以正常启动。用户方工程师对恢复数据进行仔细检测后，确认恢复的数据完整有效，认可数据恢复结果。
