服务器存储数据恢复环境：

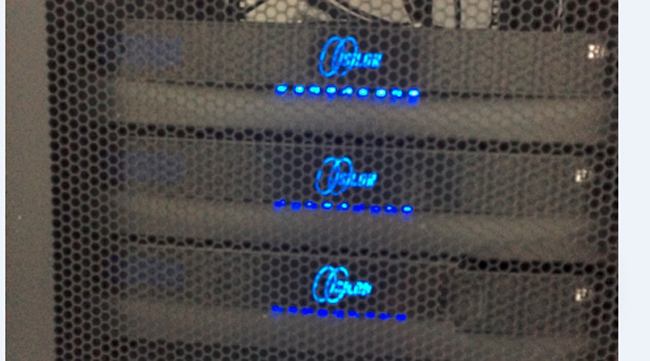

EMC Isilon S200集群存储，共三个节点，每节点配置12块SATA硬盘。

服务器存储故障：

工作人员误操作删除虚拟机，虚拟机中数据包括数据库、MP4、AS、TS类型的视频文件等。需要恢复数据的虚拟机通过NFS协议共享到ESX主机，视频文件通过CIFS协议共享给虚拟机（WEB服务器）。

通过NFS协议共享的所有数据（虚拟机）被删除，而通过CIFS协议共享的数据没有被删除。

服务器存储数据恢复过程：

1、将所有节点中硬盘编号后取出，硬件工程师检测后没有发现有硬盘存在硬件故障和明显坏道。将所有磁盘以只读方式进行扇区级全盘镜像，镜像完成后将所有磁盘按照编号还原到原节点中，后续的数据分析和数据恢复操作都基于镜像文件进行，避免对原始磁盘数据造成二次破坏。

2、所有数据备份完成后，在Isilon的web管理界面中将Isilon正常关机。

基于镜像文件对底层数据进行分析。由于是误删除数据，所以需要分析数据删除后Indoe及数据MAP是否发生变化。由于被删除的虚拟磁盘文件大小都在64G或以上，而且存储中无其他大文件。北亚企安数据恢复工程师编写程序扫描所有文件Indoe，将大小不小于64G的文件indoe全部扫描出来。通过扫描Indoe找出数据MAP位置，发现其index指向的内容已不再是正常数据，并且所有节点上的Indoe均是同样的情况。

3、分析Inode，发现大文件的数据MAP会有多层（树结构）,并且数据MAP中会记录文件的唯一ID，因此可以尝试找到文件底层的数据MAP。北亚企安数据恢复工程师尝试对文件底层数据MAP做遍历跟踪操作，发现底层的数据MAP还在。

4、通过文件的Inode提取唯一ID，然后将所有符合该ID的数据MAP做聚合。根据数据MAP中的VCN号排序，北亚企安数据恢复工程师分析发现每个文件的前17088项数据MAP都不存在，理论上这些数据是无法恢复了。

5、通过数据换算得知丢失的数据MAP项的大小不到1GB，删除的文件是虚拟机的vmdk文件，里面都是NTFS文件系统，而NTFS文件系统的MFT一般都在3GB的位置，只需要在每个vmdk文件的头部伪造一个MBR和DBR就可以解释vmdk里面的数据。解释扫描到的数据MAP并根据VCN号的顺序导出数据，没有MAP的情况保留为零。

6、将其中一个vmdk文件导出，但导出的文件比实际情况要小，vmdk中MFT的位置也与自身描述不符。随机验证了几个MPA发现都能指向数据区，程序解释MAP的方式也都没有问题，出现这种情况的原因可能为文件稀疏！

7、重新调整部分代码再次导出vmdk，这次导出的数据正常且MFT的位置也在相应位置。手工伪造一个MBR，分区表以及DBR，再用北亚企安自主开发的文件系统解释工具解释文件系统，导出vmdk里面的数据库及视频文件。

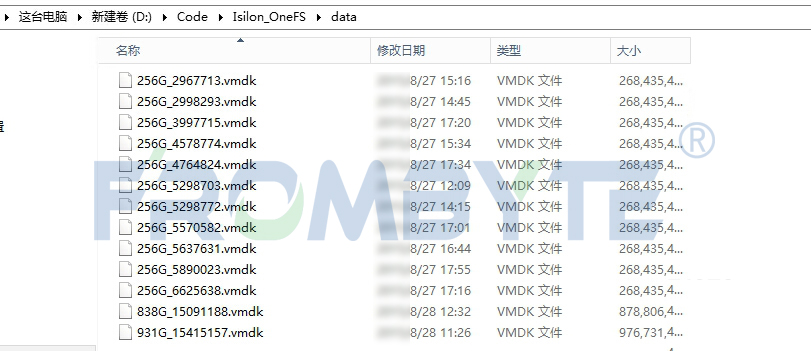

8、经过验证，此vmdk中的数据库及视频文件没有发现问题，批量导出所有vmdk文件，再手动修改每个vmdk文件。

9、将所有数据恢复完成后，用户方工程师对所有恢复出来的数据做完整性及准确性检测，经过检测没有发现问题，本次数据恢复工作完成。
