服务器数据恢复环境：

一台服务器+MD1200磁盘柜，通过raid卡将15块磁盘组建成一组raid5磁盘阵列。raid5阵列分配了2个lun，操作系统层面对lun进行分区：1个分区采用LVM扩容方式加入到了root_lv中，其余分区格式化为XFS文件系统。

服务器故障：

工作人员为服务器重装操作系统时操作失误导致分区状态改变，一个存放重要数据的分区丢失，无法访问。

服务器数据恢复过程：

1、用户将服务器存储中所有磁盘送到我们数据恢复中心，经过硬件工程师检测，所有磁盘没有发现明显故障情况，都可以正常读取。于是，以只读方式将所有磁盘进行扇区级全盘镜像，镜像完成后将所有磁盘归还用户，后续的数据分析和数据恢复操作都基于镜像文件进行，避免对原始磁盘数据造成二次破坏。

2、使用北亚企安自主研发程序查询FILE ID编号，基于镜像文件分析故障服务器存储中raid5磁盘阵列的盘序、条带大小、循环方向、同异步等重组raid的必需信息，根据分析获取到的raid信息虚拟重组raid5阵列。

3、完成重组raid5阵列后，定位到xfs文件系统的分区起始位置。

注：XFS INODE number：使用变长的位数表示，由三部分组成：起始块组号＋起始块号＋块内INODE号。起始块号与块内INODE号的位长由SUPERBLOCK中参数指定。

4、校验xfs文件系统的完整性及正确性；通过校验发现该xfs文件系统头部的超级块、部分节点和目录项丢失。

5、北亚企安数据恢复工程师根据超级块备份及xfs文件系统中的目录树结构修复还原超级块，

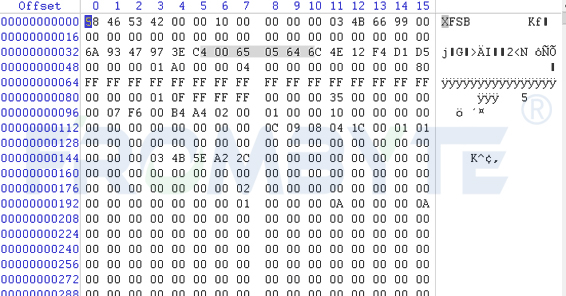

修复完成的超级块：

6、北亚企安数据恢复工程师对xfs文件系统中丢失的节点、目录项进行修补、重构，

修复完成的根节点、重做的目录项：

7、超级块、节点和目录项修复完成后，北亚企安数据恢复工程师编写程序解析xfs文件系统并提取其中的数据。

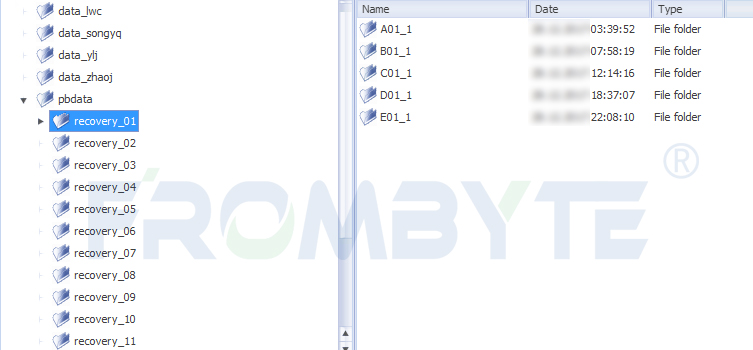

修复完成的目录结构：

8、提取数据完成后，由用户对恢复出来的数据进行检测，经过仔细检测，用户方确认恢复出来的数据完整有效，认可数据恢复结果。本次数据恢复工作完成。
