NetApp数据恢复环境：

NetApp某型号存储，存储中有数十块SAS硬盘，该型号NetApp存储硬盘是扇区大小是520字节。存储中的lun都映射给小型机使用，存放Oracle数据库文件，采用ASM裸设备存储方式。

NetApp存储故障：

由于业务发展需要重新规划存储空间，工作人员直接将存储卷全部删除并重新分配。当删除卷还没有开始重新分配的时候，上层业务宕机，运维工程师紧急排查故障情况，发现业务服务器上的磁盘都消失了，无法访问数据。

NetApp存储数据恢复过程：

1、将故障存储中的所有磁盘编号后取出，硬件工程师检测后没有发现有磁盘存在硬件故障。将每块磁盘做只读完全镜像，镜像完成后将所有磁盘按照编号还原到原存储中。后续的数据分析和数据恢复操作都在镜像文件上进行，避免对原始磁盘数据造成二次破坏。

2、分析Netapp存储的存储过程。

分析盘序和LVM的组成方式，扫描硬盘内的所有节点并找到&提取文件大小符合需求的节点。根据索引根内的第一级数据指针提取本文件的所有直接数据指针，指针提取完成后提取文件数据。

3、在硬盘靠前扇区的位置找到超级块相关信息。

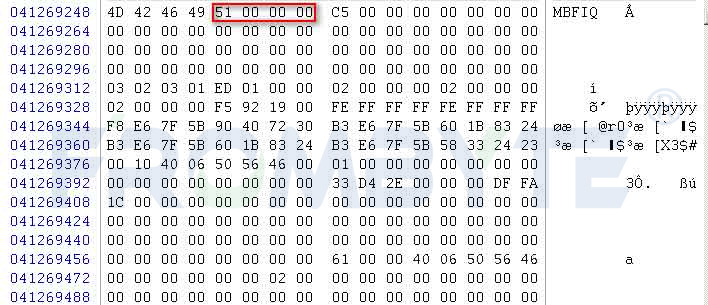

netapp超级块：

4、数据块中包含数据块描述信息，根据描述信息可以找出校验盘，校验盘在提取数据时需要剔除。

校验块描述信息：

5、根据每块磁盘的磁盘信息以及磁盘的RAID盘序表确定盘序。首先确定各个磁盘所属aggr组，然后判断组内盘序。

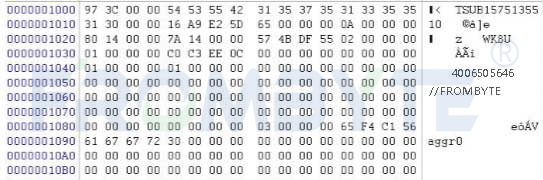

netapp盘序表：

6、Netapp的节点分布在数量众多的数据块内，在数据块内又被统一组织为节点组。每个节点组的部分字节记录系统数据，部分字节为一项来记录各个文件节点。文件节点根据用户级别可分为两类：系统文件节点和用户文件节点。

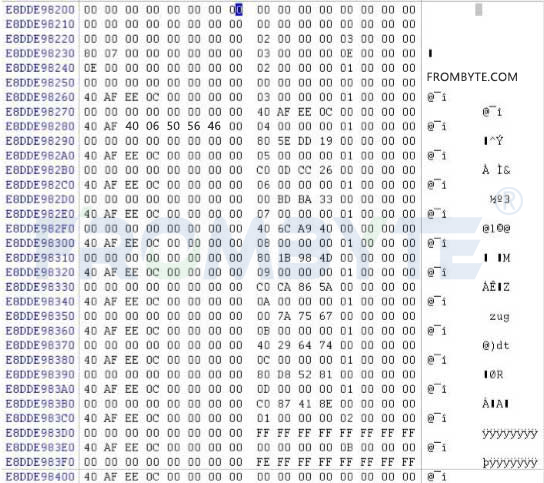

netapp节点：

7、获取目录项，根据其节点编号找到对应节点。

目录项信息：

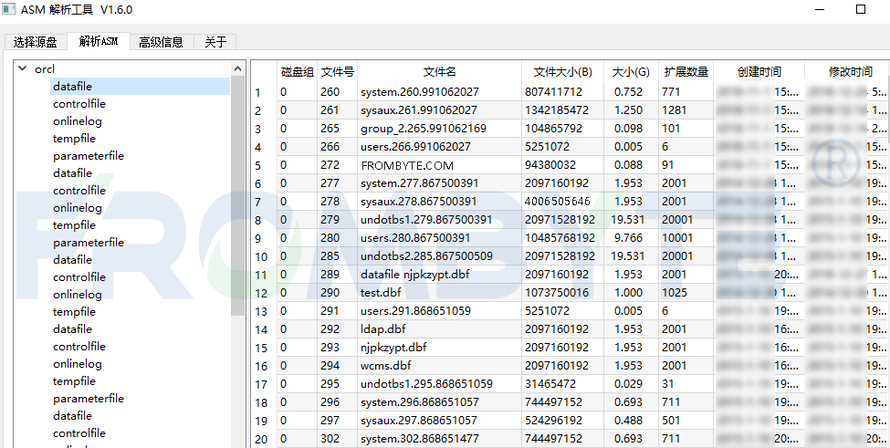

8、使用北亚企安自主开发的NetApp解析程序解析asm文件系统，提取oracle数据库文件。

9、搭建小机环境，安装oracle数据库，检测数据库文件和备份文件。使用提取出的数据库文件启动数据库，可以正常启动。

使用筛选出的备份文件还原数据库，用户方进行验证后确认备份文件数据完整有效，认可数据恢复结果。本次NetApp存储数据恢复工作完成。
