服务器数据恢复环境：

某单位有一台HP EVA存储，连接2组扩展柜，扩展柜中有12块FATA磁盘和10块FC磁盘，不确定数量的LUN，主机安装

WINDOWS SERVER操作系统，存储设备用来存放该单位的重要资料。

服务器故障初检：

存储不可用。因故障存储在多家数据恢复服务商处理过，所以在暂时无法直接定位故障原因。

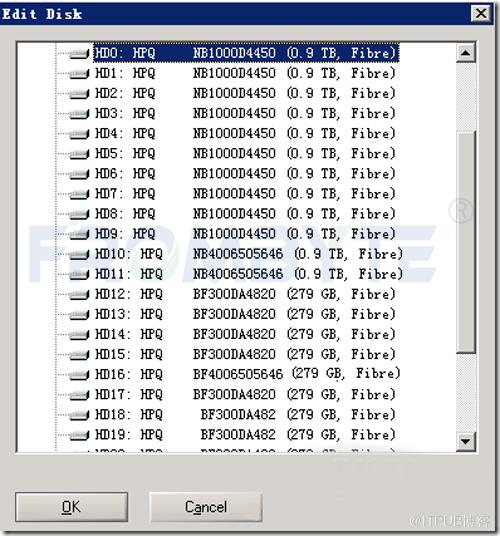

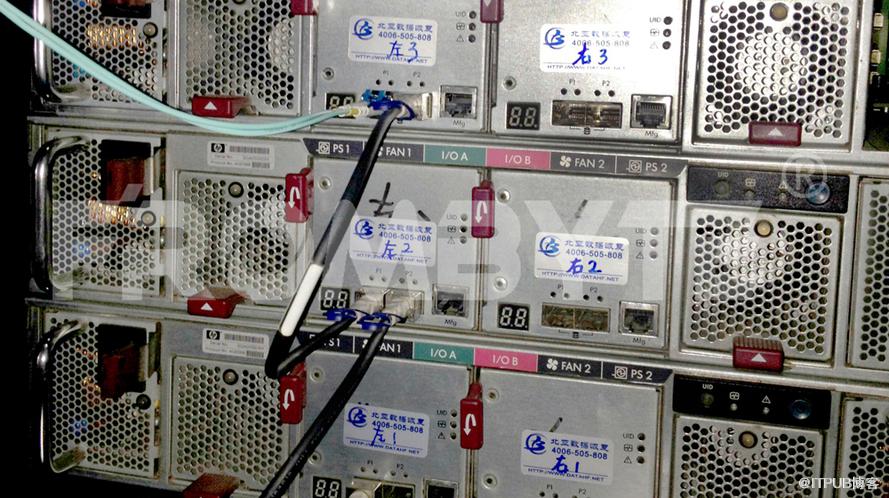

将EVA主机及扩展柜关机，将所有硬盘标好位置序号后取出。将所有磁盘连接到北亚企安数据恢复平台上。磁盘连接如下图：

进入系统后用工具查看磁盘情况，所有磁盘均可正常识别。

查看每个磁盘信息，发现FC磁盘PV HEAD还在，而在FATA磁盘上没有找到PV HEAD。查看FC磁盘中存储的Metadata，

发现仅描述了一个RSS组成的LUN，成员盘为所有的FC磁盘。而FATA磁盘中残留的LUN至少包括数组信息。这种情况意味

FATA磁盘组成的DISK GROUP中所划分的所有VDISK被删除，

并且所有FATA磁盘被UNGROUP。

服务器数据恢复过程：

1、将故障存储中所有磁盘以只读方式做完整镜像备份，后续的数据分析和数据恢复操作都基于镜像文件进行，避免对原始

磁盘数据造成二次破坏。镜像完成后按照编号的编号将所有磁盘还原到原存储中。

2、使用Frombyte recovery for HP-EVA恢复FC磁盘所属的LUN。

3、因FATA磁盘已全部被UNGROUP，关于RSS的分配和磁盘ID均无法获知。北亚企安数据恢复工程师通过人工方式分析

RSS配置表。通过对照META信息和通过xor信息区的校验验证，得到rss组配置表：

3-0 hd6

3-1 hd8

3-2 hd2

3-3 hd9

3-4 hd10

3-5 hd5

2-0 hd0

2-1 hd7

2-2 hd1

2-3 hd11

2-4 hd3

2-5 hd4

4、北亚企安数据恢复工程师将所有LUN的存储分配表进行重组及整合。

5、根据存储分配表和RSS磁盘分配表提取所有LUN。提取过程中人工分析不通过的XOR条带，找到较好的重组结论，然后通

过Frombyte recovery for HP-EVA进行恢复。
