虚拟机数据恢复环境：

一台某品牌720服务器，4块STAT硬盘通过RAID卡组建raid10磁盘阵列。部署的XenServer虚拟化平台+Windows Server

操作系统，共两个虚拟磁盘：数据盘+系统盘。服务器作为Web服务器使用，上层部署ASP + SQL Server。

虚拟机故障&检测：

机房断电导致XenServer中的一台VPS不可用，XenServer虚拟机磁盘文件丢失。

将故障服务器中所有磁盘编号后取出，以只读方式做全盘镜像，镜像完成后将磁盘按照编号还原到原服务器中，后续的数据

分析和数据恢复操作都基于镜像文件进行，避免对原始磁盘数据造成二次破坏。

基于镜像文件分析故障服务器中的磁盘数据，北亚企安数据恢复工程师发现故障服务器中的磁盘是通过LVM进行管理，每一

个虚拟磁盘为一个lv，虚拟磁盘为精简模式，XenServer记录lvm的相关信息。

在/etc/lvm/backup/目录下查找lvm相关信息，结果没有发现损坏的虚拟磁盘信息，lvm信息应该是被更新过。所以只能通

过分析底层数据来尝试查询未被更新的lvm信息。查询结果如下：

数据恢复工程师通过查询到的未被更新的lvm信息找到虚拟磁盘的数据区域，结果发现数据已被破坏。确定虚拟机不可用的

原因：虚拟磁盘被破坏，操作系统和数据丢失。

虚拟机数据恢复过程：

经过北亚企安数据恢复工程师团队经过会诊后，敲定了2套数据恢复方案：

数据恢复方案一：

根据RAR压缩包文件的存储结构规律提取数据的开始位置，将备份数据库压缩包文件名和现有压缩包开始位置的文件名进

行匹配，定位数据库压缩包的起始位置，恢复这片压缩包的区域即可。

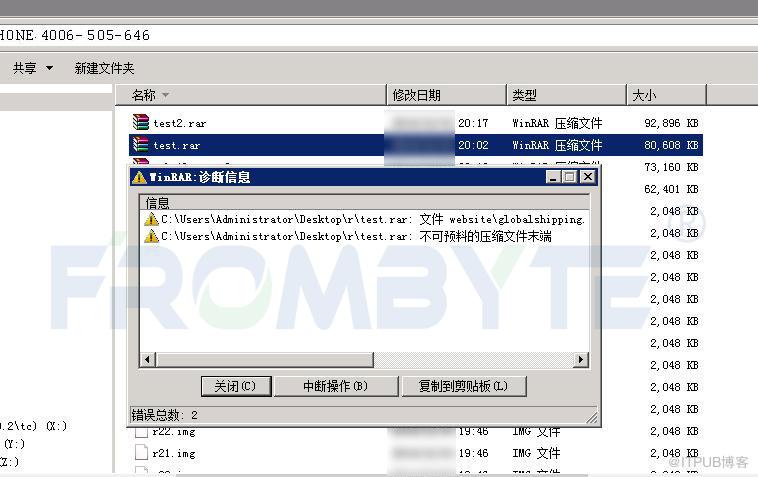

数据恢复的过程十分顺利，解压恢复出来的RAR格式文件时却报错“rar压缩文件底层损坏”。使用RAR修复工具对部分数

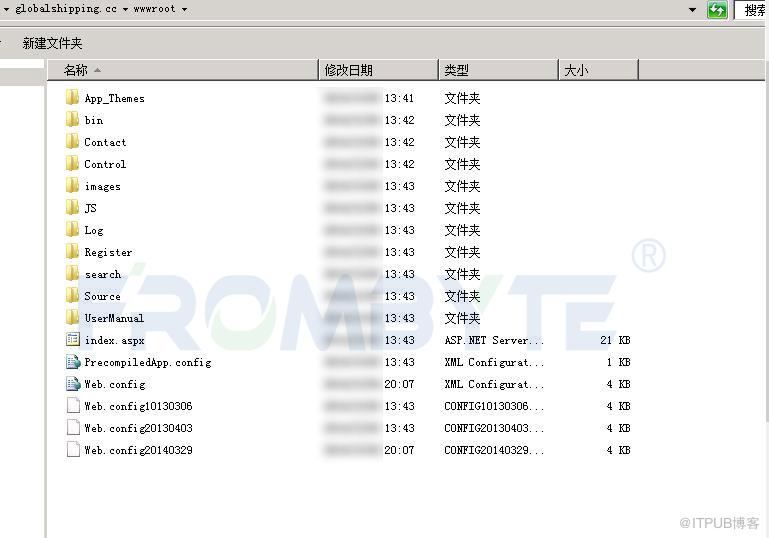

据解压后查询，结果发现除部分网站代码外没有可用的数据库备份文件。方案一失败。

数据恢复方案二：

SQL Server数据库通常会在第9页记录数据库库名，在每个页中都会记录数据库页编号&文件号。可以通过底层数据分析数

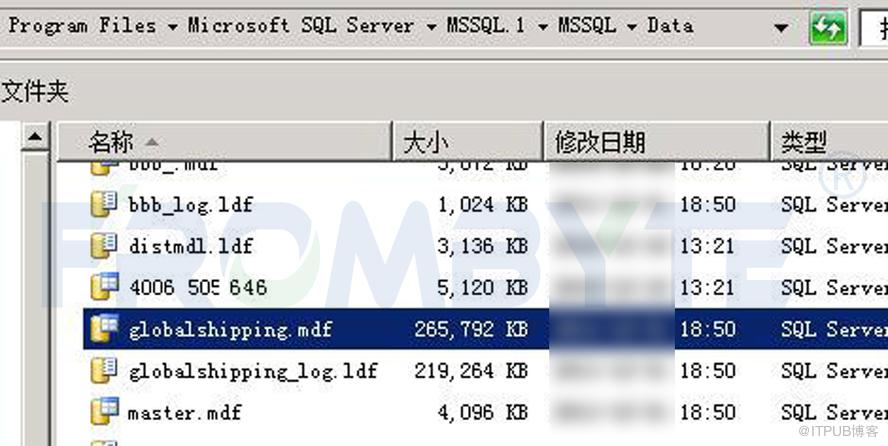

据库起始位置，在底层扫描出符合数据库页的数据碎片，利用数据碎片重组mdf文件，mdf文件重组后通过mdf校验程序检

测文件的完整性，整个过程没有发现问题。

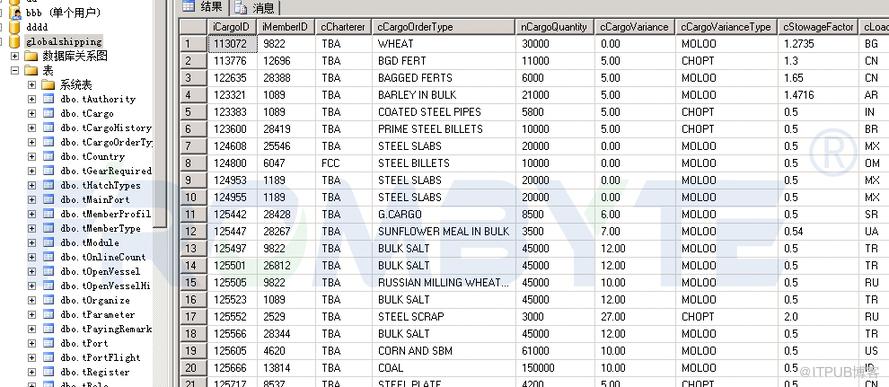

搭建新的数据库环境，将恢复出来的数据附加到环境中。实施过程截图：

附加成功后经过数据恢复工程师和用户方工程师的反复检测，没有发现问题，确认恢复出来的数据完成有效，本次数据恢

复工作完成。
