服务器数据恢复环境：

某公司的一台NetApp某型号存储；

几十块磁盘组建两组存储池，两组存储池互为镜像；

存储池划分卷并映射到ESXI作为数据存储使用，卷内有数百台虚拟机。

服务器故障：

管理员操作失误导致卷丢失，卷内虚拟机无法访问。管理员对该NetApp存储进行检查后尝试恢复数据但是没有成功。

服务器数据恢复过程：

1、为防止可能对原始磁盘内的原始数据造成二次破坏，首先将故障NetApp存储中的所有磁盘以只读方式进行镜像备份。

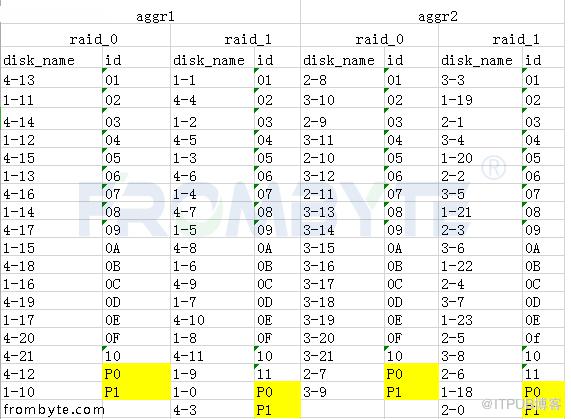

2、分析故障NetApp存储中磁盘阵列的底层数据，根据底层数据元信息确定磁盘阵列中每块磁盘的盘序及功能（数据/校验）

，确定无离线盘，无需校验信息，剔除掉校验盘。

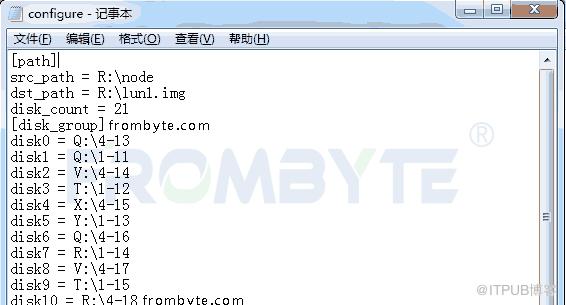

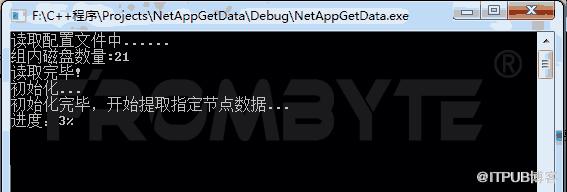

3、NetApp存储使用的文件系统为WAFL，本案例中的NetApp存储的文件系统采用了高版本模式。填写好配置文件，使用

北亚自主研发的NetApp解析程序进行解析。

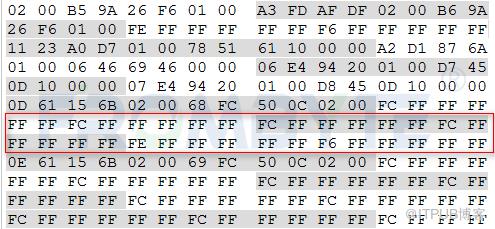

4、提取完数据后，由北亚企安数据恢复工程师对提取数据进行文件自检验，检验文件数据过程中发现数据文件异常。进行

二次分析后发现部分数据块由于指针异常被填充。

此类指针在以往的案例中从未遇见过，没有现成的数据恢复方案可解决这个问题，只能将该case移交给北亚企安非常规业务

技术攻关小组进行技术攻关。

5、非常规业务技术攻关小组分析&测试后得出结论：此类指针为压缩占用标志，并给出了解压算法。

6、北亚企安数据恢复工程师根据解压算法编写数据解压程序，对提取数据进行解压验证。在解压过程中对出现的异常情况

进行调整，不断完善解压算法，最终完成了解压程序的编写，经过验证确认程序完整可用。

7、使用解压程序解压后的虚拟机VMDK可正常解析，解析&导出文件。将提取的文件样本移交给用户检验，经过用户方工

程师的反复检验后一切正常。

8、北亚企安数据恢复工程师继续调整数据提取程序，并添加目录块解析模块以及解压模块，提取故障NetApp存储卷内所

有文件，进行批量数据恢复操作。

数据验证：

待所有数据提取完成后，将数据迁移到用户存储中进行验证，经过数据恢复工程师和客户方工程师的反复验证，确认数据完

整可用，本次数据恢复工作完成。
