服务器数据恢复环境：

某公司一台服务器，使用FreeNAS做iSCSI，借助另外两台服务器做虚拟化系统。此虚拟化系统安装有5台虚拟机，其中3台

虚拟机比较重要：一台虚拟机部署了ASP.net、PHP，安装了SqlServer和mysql数据库；另一台安装的FreeBSD系统并部署

了MySQL数据库；一台虚拟机存储的是代码和数据。

FreeNAS层采用的是UFS2文件系统；服务器建一个文件然后挂载到ESXi系统。

服务器故障：

服务器意外断电后重启，虚拟化系统无法连接服务器，UFS2文件系统出现问题，管理员试图修复文件系统，但是完成修复

后ESXi系统无法识别原有的数据和文件系统。

服务器数据恢复过程：

1、分析本案例的应用构架层次：FreeNAS(UFS2文件系统–> 一个大的稀疏模式的文件) –> ESXi(VMFS文件系统层) -> 单

台虚拟机的虚拟磁盘 (windows-NTFS文件系统/FreeBSD-UFS2文件系统)。

2、对FreeNAS做完整镜像，基于镜像文件分析整个存储，在存储中只发现一个文件名为iscsidatade的大文件。

3、根据UFS2文件系统的二进制结构定位到iscsidata文件的Inode数据，发现iscsidata文件被重建过，inode指针指向的数

据量很少。

Tips：如果FreeNAS层问题无法解决，就无法进入到下一步的VMFS层分析。

UFS2文件系统相关信息：

块大小：16KB

Segment大小：2KB

柱面组大小：188176 KB

UFS2文件系统的一个数据指针占用8字节，一个块可存储2048个数据指针，一个二级指针块则可存储2048*2048*16KB=

 64GB的数据。一个三级指针块则可存储64GB*2048=128TB的数据。如果能找到iscsidata文件的三级指针块就能解决

FreeNAS层问题。但iscsidata文件被重建过，估计有部分指针块已被覆盖。

原iscsidata文件的inode和新建的iscsidata文件的inode就在同一个位置，尝试搜索没有发现其它有用的inode。北亚企安

数据恢复工程师只能编写程序来收集有用的指针块：

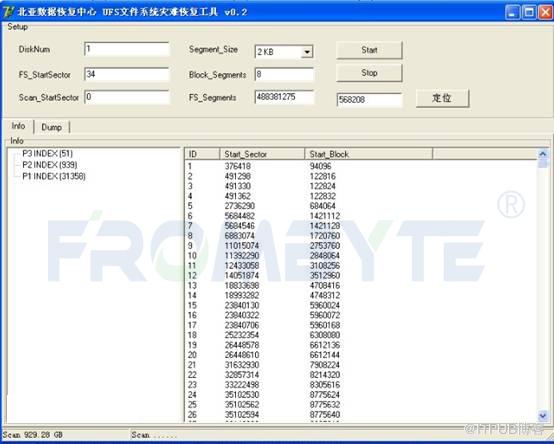

4、由于该iscsidata文件采用的是稀疏模式，放宽收集条件后收集到了大量的三级指针块和二级指针块。经过分析后发现这

些收集到的三级指针块都是没有作用 的，没有发现iscsidata文件使用的三级指针块，估计在新建iscsidata文件时被覆盖（新的

iscsidata文件挂载到ESXi后有个VMFS格式化过程，而 该ESXi版本使用的是GPT分区，GPT分区会在磁盘最后写入冗余的

GPT头和分区表信息数据，会使用iscsidata文件的三级指针块）。

5、分析收集到的二级指针块，对有大量二级指针块的指向数据进行DUMP，再从磁盘中的数据定位到二级指针，通过这种

方式得到大量DUMP的数据。

6、VMFS被重新格式化过，原UFS2文件系统的指针已丢失，所以VMFS元文件不可用。只能通过单台虚拟机层(windows

(NTFS)和FreeBSD(UFS2)系统的文件系统结构)向上定位到VMFS层，再通过VMFS层定位到DUMP出的单个64GB文件。

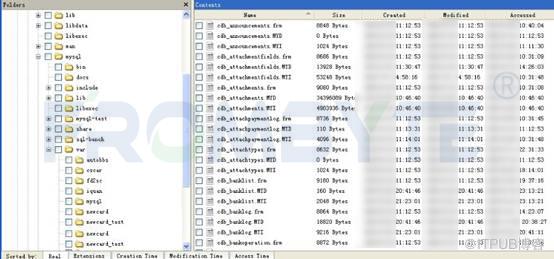

通过多次组合，最终将三台重要虚拟机的虚拟磁盘完全恢复。将恢复出的网页数据和数据库数据上传到准备好的环境中，

起应用后没有发现问题。
