服务器数据恢复环境&故障：

某单位同友存储设备，该存储有大于5台的虚拟机，其中有3台linux系统虚拟机存储重要数据。存储设备中组建的raid5由于

未知原因崩溃导致存储无法启动。

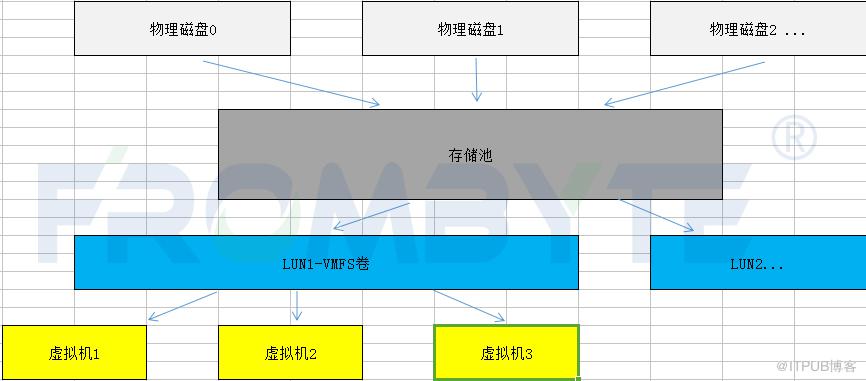

存储结构：

服务器数据恢复过程：

1、对故障存储raid5磁盘阵列中所有磁盘数据以只读方式做镜像备份，后续的数据分析和数据恢复操作都基于镜像文件进行

，避免对原始数据造成二次破坏。

2、通过底层数据分析故障raid5结构相关信息，根据分析获取到的raid信息重组raid。重组raid过程中发现该raid5有2块磁

盘缺失（第1块掉线盘掉线后由热备盘顶替，第二块磁盘掉线导致RAID5处于降级状态，第三块磁盘盘片划伤掉线最终导致

RAID5崩溃），无法通过校验直接获取缺失磁盘的数据，只能使用磁盘同等大小的全0镜像进行重组（此方法只可用于紧急

情况，因为依赖空镜像组建的raid文件系统结构会严重损坏，即每个条带都会缺失两个块的数据）。

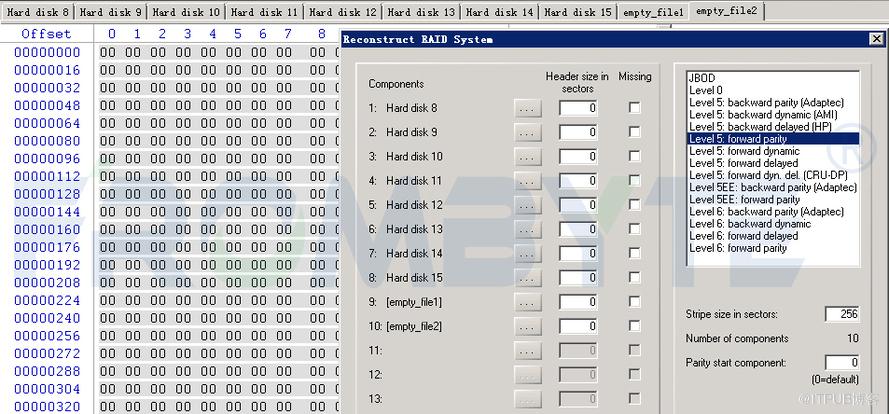

重建raid：

3、分析故障存储的结构，获取存储划分的MAP块。在找到MAP块之后通过解析获取各个LUN的数据块指针，北亚企安数

据恢复工程师编写数据提取程序提取LUN碎片。提取完成后通过碎片拼接方式组成完整LUN。

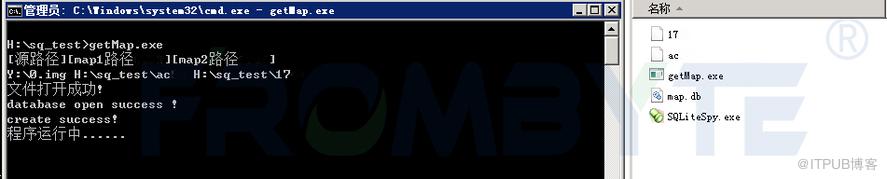

提取LUN：

4、导出LUN内所有虚拟机并尝试启动，但是由于操作系统被严重破坏，虚拟机无法启动。

5、提取虚拟机内文件。提取完所有文件后对提取出来的文件进行测试，测试后发现大多数文件有不同程度的损坏，只有部

分小文件可以正常打开。

6、与用户沟通后得知虚拟机内有mysql数据库，由于mysql数据库底层存储的特殊性，可以通过扫描数据页进行数据提取

。在找到有mysql数据库的虚拟机后发现此虚拟机已经启用快照，父盘和快照文件都破坏的情况下无法进行常规合并操作，

只能使用北亚企安自主研发的VMFS快照合并程序进行快照合并。

7、根据mysql数据页特征进行数据页扫描并导出（仅innodb引擎可使用此方案），分析系统表获取各用户表信息并根据

各个表的id进行数据页分割。

8、由于该mysql数据库已经使用很长一段时间了，表结构也经过多次变更，在存储损坏后系统表也有部分数据丢失，在提

取记录的过程碰到很多问题。

首先获取最初版本数据库各个表的表结构：合并快照前的父盘因为写入较早，使用第一块掉线盘进行校验获取到这个文件

的完整数据，然后提取出其中数据库各个表的表结构，之后用户方提供了最新版的数据库建表脚本。

9、分别使用两组不同表结构提取数据记录并导入到搭建好的mysql数据库内，剔除各个表中因为表结构变更造成的乱码数

据，然后将两组数据分别导出为.sql文件。

10、联系用户方应用工程师进行调试，把恢复出来的数据导入平台后调试成功，数据恢复完成。
