虚拟机数据恢复环境：

架构在一台DELL服务器上的存储使用FreeNAS来做iSCSI；

另外两台DELL服务器做ESXi虚拟化系统（共5台虚拟机）；

FreeNAS是UFS2文件系统，整个存储建一个稀疏模式的文件，挂载到ESXi系统。

ESXi虚拟化系统中最重要的3台虚拟机基本情况：

一台windows server系统，内部数据为该公司的门户网站，ASP.net+PHP混合构架，数据库：SqlServer+mysql。

一台为FreeBSD系统，存储Mysql数据库，供其它多台虚拟机使用。

一台为windows server系统，存储此公司新开发的程序代码。

虚拟机故障情况：

一次意外断电后，ESXi系统连接不上存储。经过检查后发现FreeNAS中的UFS2文件系统出现问题。管理员用fsck修复文件系

统。修复完成后ESXi系统可以连上存储，但ESXi系统不能识别到原来的数据存储和VMFS文件系统。管理员联系我们数据恢复

中心进行数据恢复。

虚拟机数据恢复过程 ：

本案例的应用构架层次：FreeNAS(UFS2文件系统–> 一个稀疏模式的文件) –> ESXi(VMFS文件系统层) -> 单台虚拟机的虚拟

磁盘 (windows-NTFS文件系统/FreeBSD-UFS2文件系统)。

1、镜像FreeNAS层。整个存储的文件就是一个名称为iscsidata的900+GB的文件。

2、通过UFS2文件系统的二进制结构，定位到iscsidata文件的Inode数据，数据恢复工程师发现此文件被重建过，inode指针

指向的数据量很少。FreeNAS层的问题无法解决，就无法进入到下一步的VMFS层分析。

收集UFS2文件系统的重要结构：

块大小：16KB

Segment大小：2KB

柱面组大小：188176KB

UFS2一个数据指针占8字节，一个块可存储2048个数据指针，一个二级指针块可存储：2048*2048*16KB= 64GB数据，一

个三级指针块可存储64GB*2048= 128TB数据。如果能找到iscsidata文件的三级指针块就能解决FreeNAS层的问题。

iscsidata文件重建过，推断有部分指针块已被覆盖。原始iscsidata文件的inode和新建iscsidata文件的 inode就在一个位置

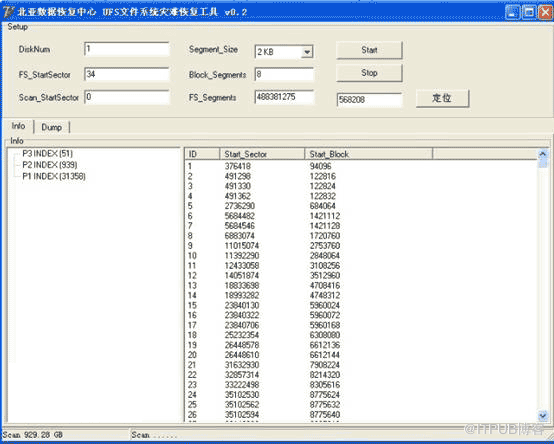

，数据恢复工程师尝试搜索没有发现其它有用的inode，只能编写程序收集有用的指针块：

3、由于iscsidata文件是使用稀疏模式，放宽程序的收集条件，收集到大量三级指针块和二级指针块。

4、对所有收集到的三级指针块进行分析，数据恢复工程师发现这些指针块都是无效的，没有发现iscsidata文件使用的三级

指针块。数据恢复工程师推断出现这种情况是因为在新建iscsidata文件时被覆盖（新的iscsidata文件在挂载到ESXi后有个

VMFS格式化过程，而本案例中的ESXi版本 使用的是GPT分区，GPT分区会在磁盘最后写入冗余的GPT头和分区表信息数据，

这样会使用iscsidata文件的三级指针块）。

5、数据恢复工程师分析收集到的二级指针块，对有大量的二级指针块的指向数据进行DUMP，然后再从磁盘中的数据定位

到二级指针。通过这种方式获得大量DUMP的数据。

6、分析VMFS层。因为管理员格式化过VMFS，原始UFS2的指针已丢失，VMFS元文件基本上不可用，无重要参考信息。

所幸虚拟机都有快照，仍可恢复。通过单台虚拟机层(windows(NTFS)和 FreeBSD(UFS2)系统的文件系统结构)向上定位到

VMFS层，再通过VMFS层定位到DUMP出的单个64GB 文件。通过多次组合，最终将这三台重要的虚拟机的虚拟磁盘数据

完全恢复出来。

7、将恢复出来的网页数据和数据库数据上传到新构建的系统中，拉起应用，没有发现任何问题。历时4天，数据恢复完成。
