存储数据恢复环境：

设备为IBM FlashSystem系列存储，架构为IBM power系列服务器+AIX+Sybase+IBM FlashSystem系列存储阵列柜，需要

恢复的数据主要存放在阵列柜上，共12块600G容量的SAS机械硬盘（其中一块为热备盘）。

存储故障：

存储中一块磁盘出现故障，服务器管理员更换磁盘，同步数据，数据同步到40%左右时，另一个磁盘也出现了问题，逻辑盘

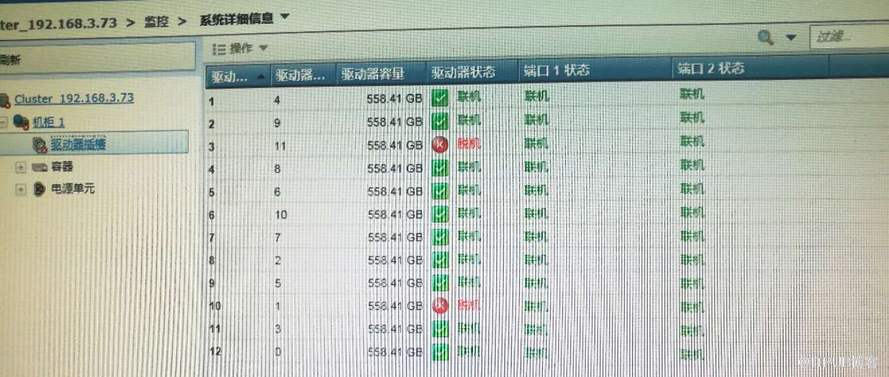

无法挂载在小型机上，业务中断。存储的管理界面显示两块硬盘故障脱机，其中10号槽位故障硬盘为热备盘，3号槽位故障

硬盘情况如下图：

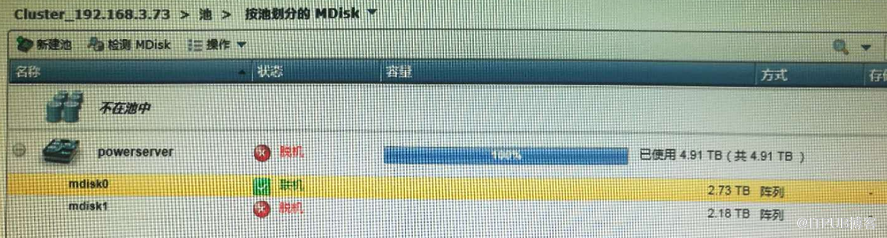

阵列柜中创建了2组Mdisk，加到一个pool中，主要数据pool无法加载，一共有三个通用卷无法挂载，具体情况如下图：

存储数据恢复过程：

A、数据备份：使用软件为10块无故障磁盘做镜像, 用PC3000给3号槽位的故障硬盘做镜像（可能有较多坏道）。所有的数据

恢复操作都在镜像文件上进行, 避免对原始数据造成二次破坏。

B、数据恢复方案一：对存储进行强制上线操作。分析存储中故障硬盘的离线顺序，修复后离线的故障硬盘。将修复好的硬盘

插回存储，进行强制上线操作。

C、数据恢复方案二：解析存储结构。

一、分析Mdisk，重组raid。

1、根据服务器管理员提供的配置信息，将硬盘按照Mdisk组分类。

2、对每组Mdisk中的硬盘进行分析，获取重组raid所必需的raid相关信息。

3、利用获取到的raid相关信息对Mdisk进行虚拟重组。

二、分析pool。

1、对所有Mdisk进行分析，获取pool的相关信息。

2、解析pool在Mdisk上的分布情况。

三、分析LUN结构。

1、分析pool中的条带大小。

2、解析LUN位图，分析各LUN在pool中的分布情况。

3、北亚数据恢复工程师编写程序提取LUN。

D、掉盘分析

提取存储的日志，通过分析日志得到各故障硬盘的离线顺序。

验证数据：

对生成出的数据进行随机抽样检测，数据没有问题。

数据移交：

服务器管理员提供存储设备，在存储上创建与原先环境一样大小和相同数量的LUN，将提取出的LUN数据复制到存储上新创

建的LUN中，交付给用户。数据移交后，服务管理员重新配置存储环境，验证数据正常。
