服务器数据恢复环境：

一台服务器使用FreeNAS做iSCSI，借助两台服务器做虚拟化系统；

FreeNAS采用UFS2文件系统；

整个服务器建一个文件挂载给ESXi系统；

ESXi虚拟化系统有5台虚拟机：一台虚拟机部署了ASP.net和PHP，SqlServer2005和 mysql5.1两个数据库；另一台安装

FreeBSD系统，MySQL数据库；第三台虚拟机存储的是代码数据，这三台虚拟机上的数据是需要重点恢复的。

服务器故障：

需要进行数据恢复的服务器在正常运行过程中意外断电，重启后虚拟化系统无法连接服务器，FreeNAS中UFS2文件系统出现

问题。服务器管理员对文件系统进行了修复，但是ESXi系统不能识别原有数据和文件系统，联系我数据恢复中心进行服务器

数据恢复。

服务器数据恢复过程：

此服务器数据恢复案例的应用构架层次：FreeNAS(UFS2文件系统–> 一个大的稀疏模式的文件) –> ESXi(VMFS文件系统层)

-> 单台虚拟机的虚拟磁盘 (windows-NTFS文件系统/FreeBSD-UFS2文件系统)。

1、镜像FreeNAS层并分析整个存储，只发现一个900多GB的文件名为iscsidata的大文件。通过UFS2文件系统的二进制结构

定位到iscsidata文件的Inode数据发现此文件被重建过，inode指针指向的数据量很少。FreeNAS层问题无法解决，就无法进

入到下一步的VMFS层分析。

2、收集UFS2文件系统的重要结构：

块大小：16KB

Segment大小：2KB

柱面组大小：188176 KB

UFS2一个数据指针占8字节，一个块可存储2048个数据指针。那么一个二级指针块则可存储：2048*2048*16KB=64GB的数

据。一个三级指针块则可存储64GB*2048=128TB的数据。如果能找到iscsidata文件的三级指针块就能解决FreeNAS层问题。

但iscsidata文件重建过，过程和大小都和原始的一样，初步判断有部分指针块已被覆盖。原始 iscsidata文件的inode和新建

的iscsidata文件的inode就在一个位置。

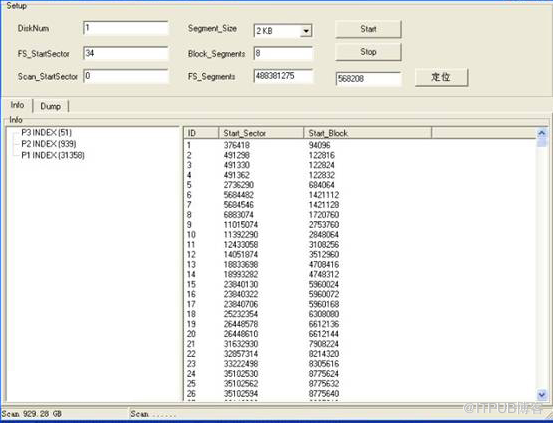

3、尝试进行搜索没有发现其它有用的inode，数据恢复工程师只得现场写程序收集有用的指针块：

由于iscsidata文件采用的是稀疏模式，收集条件只能放宽，收集到了大量三级指针块和二级指针块。

4、对收集到的所有三级指针块进行分析，没有发现iscsidata文件使用的三级指针块，初步判断在新建iscsidata文件时被新的

覆盖（新的iscsidata文件在挂载到ESXi后有个VMFS格式化过程，而ESXi使用GPT分区，GPT分区会在磁盘最后写入冗余的

GPT头和分区表信息数据，这样就会使用iscsidata文件的三级指针块）。

现只能分析收集到的二级指针块，对有大量的二级指针块的指向数据进行DUMP，然后再从磁盘中的数据定位到二级指针。

这样得到大量DUMP的数据。

5、分析VMFS层。重格式化过VMFS，原始UFS2的指针已丢失，VMFS元文件基本上不可用，无重要的参考信息，所幸虚拟

机都有快照，仍可恢复。通过单台虚拟机层(windows(NTFS)和 FreeBSD(UFS2)系统的文件系统结构)向上定位到VMFS层，

再通过VMFS层定位到DUMP出的单个64GB 文件，通过多次组合，最终将这三台重要的虚拟机的虚拟磁盘完全恢复。将恢

复出来的网页数据和数据库数据上传到新构建的系统中，应用运行没有发现问题。经过3天的努力，服务器内的所有数据被

成功恢复。
